智能计量-VDE 机构的测试和认证

跟踪纪录工业和家庭的能源消耗是政治和商业关注的一个永恒焦点。目的是管理能源消耗,刺激节能并推动这一领域的技术创新。

Contact

Christian Lütkemeier

高效使用能源

根据欧盟的”能源效率和能源服务“指南(2006/32 / EG,EDL指南),客户应该能够在将来使用智能计量简单易懂的监控其能源消耗,从而有效利用能源。德国国内通过“能源行业法”(EnWG)和“电表访问条例”(MessZV)以实施应用欧盟的能源指南。

在智能计量领域,VDE测试认证机构也是消费者,制造商和能源供应商的合格合作伙伴。我们为您提供个人解决方案。

我们的服务

测量仪器的制造商

对于测量仪器的制造商(例如电力仪表,传感器,集成或外部辅助设备)来说,根据测量仪器指南或根据德国法定度量衡,认证机构的符合性评估对于是否准入欧洲和国内市场至关重要。在开发阶段进行联系,可以避免不必要的研发工作,并且可以适当地实现指南的相关要求(例如在软件中)。 凭借其授权的测试服务,VDE机构可以在EMV,环境测试或电气要求领域为您提供最佳支持。

能源供应商

能源供应商和市政公用事业部门需要不同的解决方案.对客户来说,其重点是测量仪器的高可靠性和耐用性。VDE机构也是能源供应商和公用事业部门的主要合作伙伴:在推广准备阶段和相关资格验证阶段对可能使用的电表进行检查和评估,可使风险最小化。

消费者

在消费者保护领域,重点是计量和校准测试,以确保市场上的测量仪器正常工作。消费者 - 如果他们怀疑测量仪器的可靠性 - 可以交予VDE机构对这些设备进行诊断测试。 这些试验在VDE机构由“国家资格认证的用于电力EHE 9 测量仪器检测实验室” 实施,该检测点也经过了黑森州校准中心的认可批准。

认证 MID,MessEG,MessEV

通过BMWi VDE机构为认证机构

根据测量仪器指南,VDE机构已被批准为认证机构

测量仪器指令2014/32 / EU(MID)允许在整个欧洲内部市场简化不同测量仪器的营销。其中一种类型的仪表是实际功耗电表,通常安装在欧洲家庭或轻工业中。

通过BMWi VDE机构为认证机构

测量仪器指令2014/32 / EU(MID)允许在整个欧洲内部市场简化不同测量仪器的营销。其中一种类型的仪表是实际功耗电表,通常安装在欧洲家庭或轻工业中。

作为认证机构(注册号0366),VDE机构通过授权资格是一家提供全面服务的测试和认证服务提供商,用于此类设备的符合性评估。符合性评估是一种模块化程序,制造商可以选择相符的合格评定模块。我们提供以下模块组合:

  • MID模块B + MID模块D
  • MID模块B + MID模块F

VDE机构通过BMWi对以下类型的测量仪器进行认证:

  • 6.1欧盟电表

认证依据:测量仪器指南(MID)

根据测量和校准法,VDE机构为认证机构

根据测量和校准法律的符合性评估机构

德国法定计量法的修订导致“测量与校准法”(MessEG)和“测量与校准条例”(MessEV)的大量修改。因此,符合性评估机构是检验测量仪器投放市场的中心机构。

根据测量和校准法,VDE机构为认证机构

德国法定计量法的修订导致“测量与校准法”(MessEG)和“测量与校准条例”(MessEV)的大量修改。因此,符合性评估机构是检验测量仪器投放市场的中心机构。

作为符合性评估机构,VDE机构向制造商提供测量仪器指南的一站式,欧洲指南中未涵盖的检查和认证程序。

VDE机构通过BMWi对以下类型的测量仪器进行认证:

  • 6.2有功消耗电能表(如果为非欧盟电表)
  • 6.3无功消耗电能表
  • 6.6电力仪表独立的和集成的辅助设备
  • 6.8电子机动领域的测量仪器
  • 6.9电力仪表传感器

认证依据:“测量和校准法”(MessEG)和“测量和校准条例”(MessEV

智能电表,智能测量系统和技术,智能电网

您的优势

通过我们的服务,可以为您带来以下好处:

智能电表,智能测量系统和技术,智能电网

通过我们的服务,可以为您带来以下好处:

  • 整个欧洲内部市场的授权程序
  • 一站式完成MID的所有测试范围
  • 通过快速测试程序以快速进入市场
  • 具有建立和评估质量管理体系的专业知识

利用协同效应,将MID认证与我们测试组合中的其他内容结合起来,例如

  • 根据MessEG和MessEV进行认证
  • 互操作性测试
  • 耐久性测试
  • 无功功率测试

模块B - 设计测试

对建造类型的符合性评估包括对不同区域的检测。 测量设备的类型和产品投放市场所属的国家决定测试范围。

对建造类型的符合性评估包括对不同区域的检测。 测量设备的类型和产品投放市场所属的国家决定测试范围。

测试结果与制造商提交的测量仪器文件(特别是数据表,功能描述)为设计测试证书的主要内容。
设计测试证书在成功完成测试后颁发,有效期为10年。
在成功完成设计测试后,需要通过模块D或F以确保批量生产的质量以投放市场。

模块D - 对基于与生产过程相关的质量保证进行的设计说明

除型式检验证书(模块B)外,模块D为仪表准许投放市场证明的第二部分。 模块D中符合性评估的目的是批量生产中只有符合标准的测量仪器可以用于交付。

除型式检验证书(模块B)外,模块D为仪表准许投放市场证明的第二部分。 模块D中符合性评估的目的是批量生产中只有符合标准的测量仪器可以用于交付。

在生产过程中,执行质量保证体系时,需要确保只有具备与符合性认证证书上描述的特性相符的测量仪器才能投放市场。质量保证体系的审查除记录生产过程外,还包括专业人员的技能和投入使用生产和测试程序。
如果这些能够保证,并具备认证证书,制造商可以使其测量仪器拥有相应的计量标记并投放市场。
通过认证机构或符合性评定机构对生产商质量保证体系的定期监控,可持续确保进入市场的测量仪器符合相关指南。
如果制造商为确保生产和最终检测的质量已经拥有了可执行的工作体系,那么通过测试模块组合B + D对测量仪器进入市场将特别有利。

模块F - 基于产品测试,对设计类型符合性的说明

只要拥有型式检验证书(模块B),作为模块D的替代方案,还可申请使用模块F,用于将实际功耗电表投放入德国(MessEG)或欧洲市场(MID)。

只要拥有型式检验证书(模块B),作为模块D的替代方案,还可申请使用模块F,用于将实际功耗电表投放入德国(MessEG)或欧洲市场(MID)。

对每台设备直接进行检测(单独测试)或间接检测(统计控制)。电表的测试程序在下列系列标准中进行了描述:

  • DIN EN 62058-11 (VDE 0418-8-11)
  • DIN EN 62058-21 (VDE 0418-8-21)
  • DIN EN 62058-31 (VDE 0418-8-31

如果通过检测,制造商可以在其测量仪器上标注相应的计量标志(M代表MID或者DE-M代表MessEG / MessEV,年份编号和认证机构的标识号)并投放市场。
根据模块F进行的检测与之前的初步检测相当。 它包括视觉测试,绝缘测试和计量测试。
如果生产少量的测量仪表或者由于某种原因没有QS质量保证系统(例如一种新产品),与模块组合B + D相比时,模块组合B + F相对便宜。

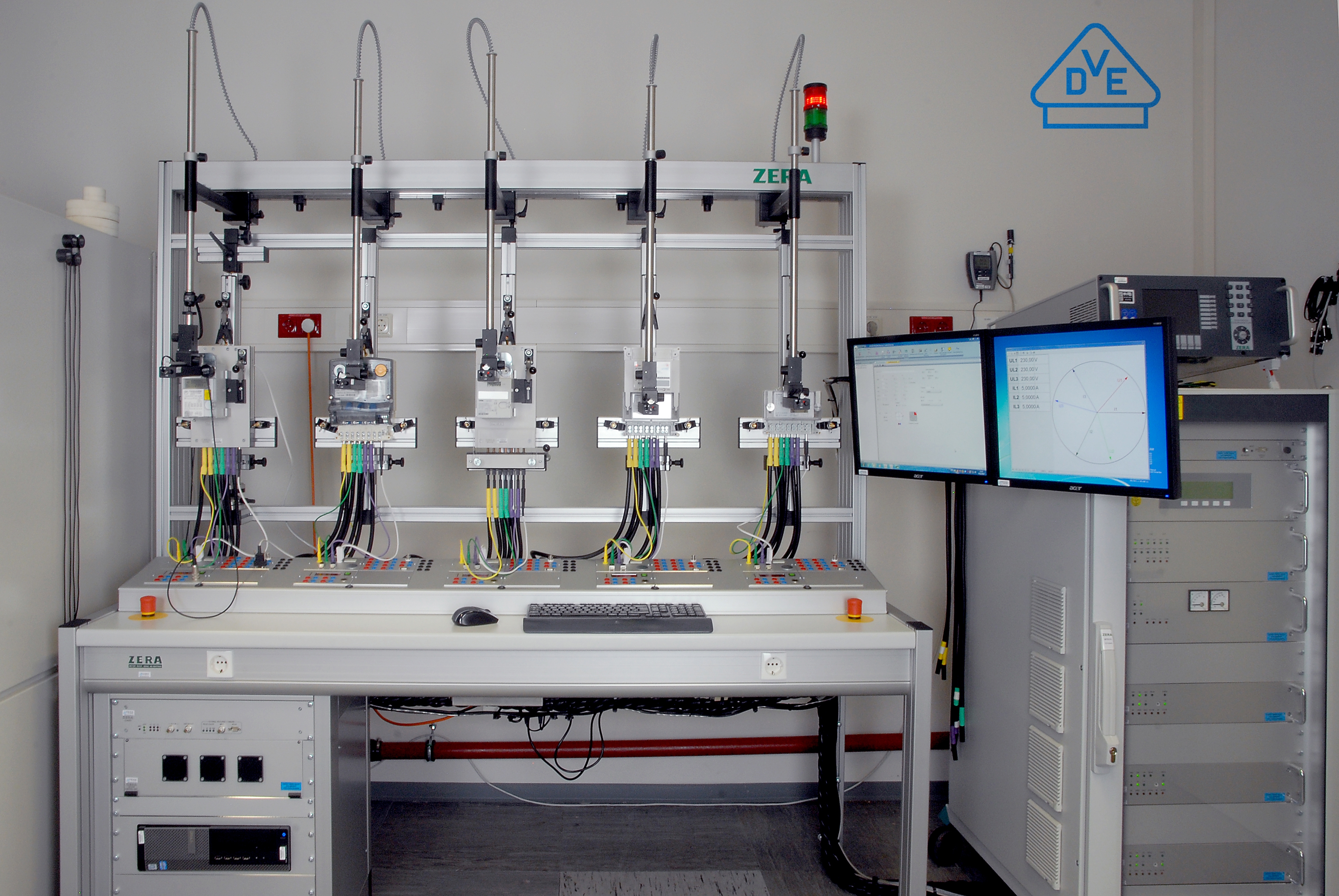

测量精度

在我们测试设备帮助下,电表生产商不仅可以尽早的在开发阶段开展精确度测试和绝缘测试,而且还可以从我们多年的EMC和环境测试的专业领域中受益。

作为最终用户,如果对使用的电表的测量精度有疑问,还可以求助于国家认证的测试中心和校准机构。



测试点的任务范围:

  • 校准
  • 结果检测
  • 专项检测
  • 延长校准有效期(抽样程序)
  • 验收测试

检测设备:

  • 仪表测试仪,带隔离电流互感器
  • 绝缘测试设备
  • 用于测试电磁干扰影响的装置
  • 气候试验箱

互操作性

通过通信接口实现远程读取的数字智能电表,要求对终端用户和消费者具有可靠的互操作性和高水平的信息安全性。

这些可以借助标准化界面来实现质量保证。 通过比较仪表的规格和足够的测试案例,将预定义的初始状态对应所有的已知输入变量,包括干扰变量,再次实现标准化。

如果在仪表整个使用寿命期间能确保符合这些条件,则表示具有信息安全。


有针对性的发展
符合性测试的测试结果可以使电表制造商能够有针对性地进一步开发他们的产品,并为计量操作员和能源供应商提供业务流程中的宝贵见解。
关于技术实施,在VDE网络技术与电网运行(FNN)论坛中提出了模块化EDL的概念。 EDL代表能源服务,为能源供应商提供一个可以更经济更高效地执行德国能源行业法(EnWG)要求的平台。


确保互操作性
通过在电表设计中使用EDL规格,制造商可以确保其产品可以在能源供应的基础设施中运行(互操作性)。
为了证明是否正确设计,VDE测试和认证机构为EDL系统提供符合性测试。 进一步的系统评估测试(包括MUC)正在准备中。


认证的信息安全
由FNN专家组(MeKo)编写的符合性测试的测试条款由VDE 机构在TTCN-3中实施,并作为测试EDL仪表信息安全的基本内容。测试设置包括一个支持EDL的仪表,它的信息和测量点的操作界面由电脑读出并作出评估。
基于测试条款,VDE 机构进行测试并生成测试报告。 如果通过测试,则可以根据要求颁发VDE质量标志。
评估是针对每个单独的测试条款进行,并且可以通过各种组合功能进行全面分析。 这些功能也可用于货物收货验收。

智能电表的测量稳定性

网络技术/网络运营商在VDE(FNN)论坛中“电表和附加设备的可靠性和测量稳定性”项目组发布的“电表和附加设备可靠性评估指南”补充了规范性要求,并对电网运行期间的可靠性和电表质量提出了更高的要求。

VDE测试认证机构特别在频率范围为2 kHz - 150 kHz的高频电流影响区域积极参与检测和测试工作。

在指南要求检测以下检测点,VDE可提供全部或部分检测内容:

  • 最高强度的磁场直流磁场
  • 最高强度的交变磁场
  • 中性导体中断
  • 电网中的直流分量
  • 电网中的直流电压分量
  • 对称的高频电流2 kHz - 150 kHz
  • 尤其是,许多网络运营商都要求对2 kHz-150 kHz

尤其是,许多网络运营商都要求对2 kHz-150 kHz的对称高频电流的抗扰度测试作为在网络中使用电表的先决条件。


CLC / TR 50579:交流电电表 - 在2 kHz - 150 kHz频率范围内的传导干扰的测试精度,抗干扰能力和测试方法
该欧洲技术报告适用于在家用,商业或轻工行业中使用的全新的静电电表,测量精度等级为A,B和C,用于测量50赫兹电网中的交流电有功电能。
由于标准EN 50470对2 kHz - 150 kHz的频率范围内没有声明,本技术报告适用于这一内容,并可证明电表符合MID指南的基本要求。



EN 61000-4- 19:交流电抗干扰性测试,在2 kHz - 150kHz频率范围内进行的线路连接上传导对称干扰和信号传输干扰测试

在将来,EN 61000-4-19将成为2 kHz至150 kHz频率范围内传导对称干扰测试的主要依据。 目前,在客户特定要求下可以在VDE 机构中对此内容进行测试和评估。



电磁兼容性(EMV)

我们可以为您提供电子仪表及其附加设备的EMV测试,作为批准测试的一部分,或者作为开发阶段的部分内容。我们现代化的高性能系统,满足您高质量的要求。

您将从我们在法定计量和EMV领域的经验中受益,让您的产品在可靠性和测量稳定性上满足越来越高的要求。

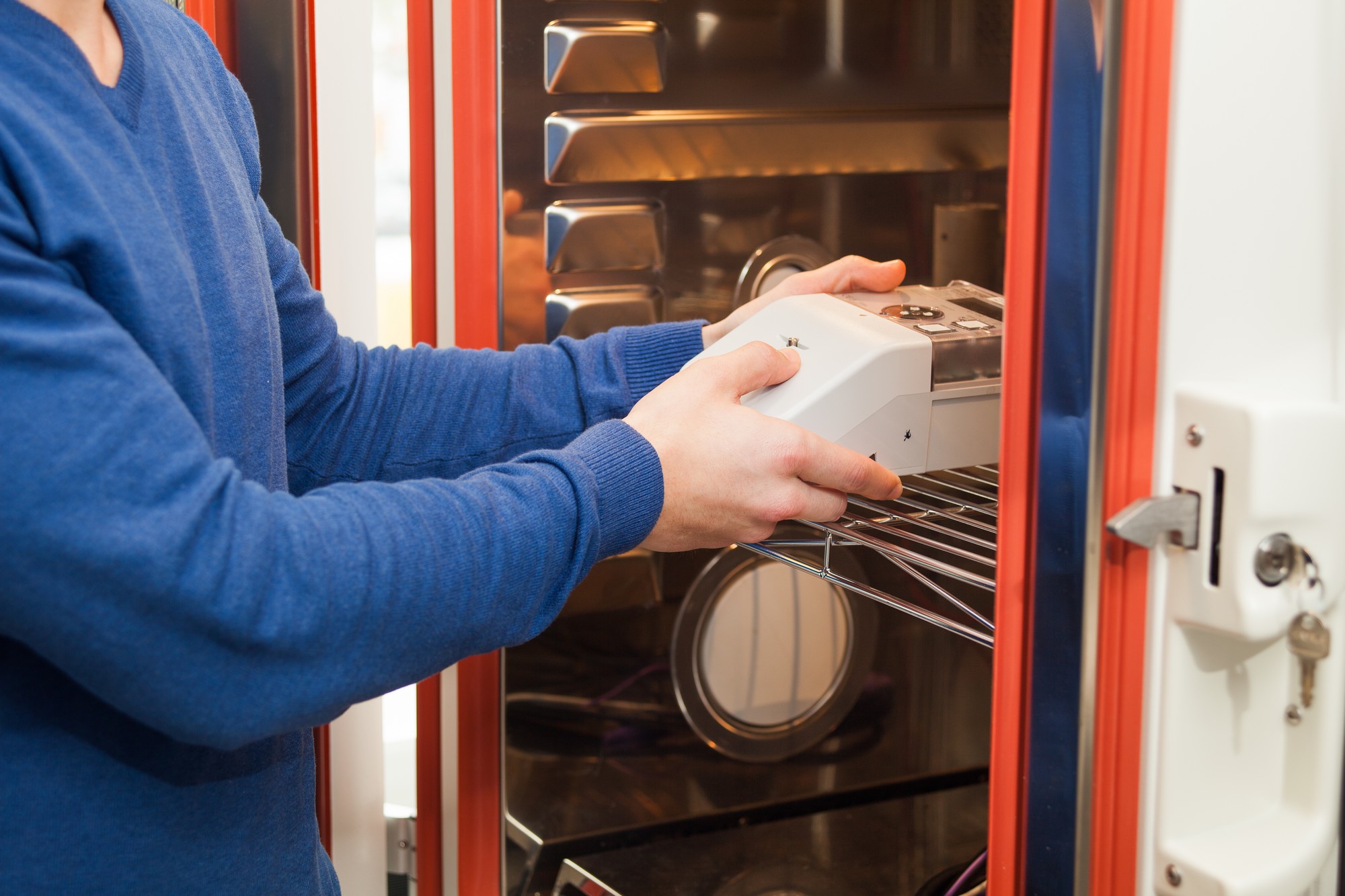

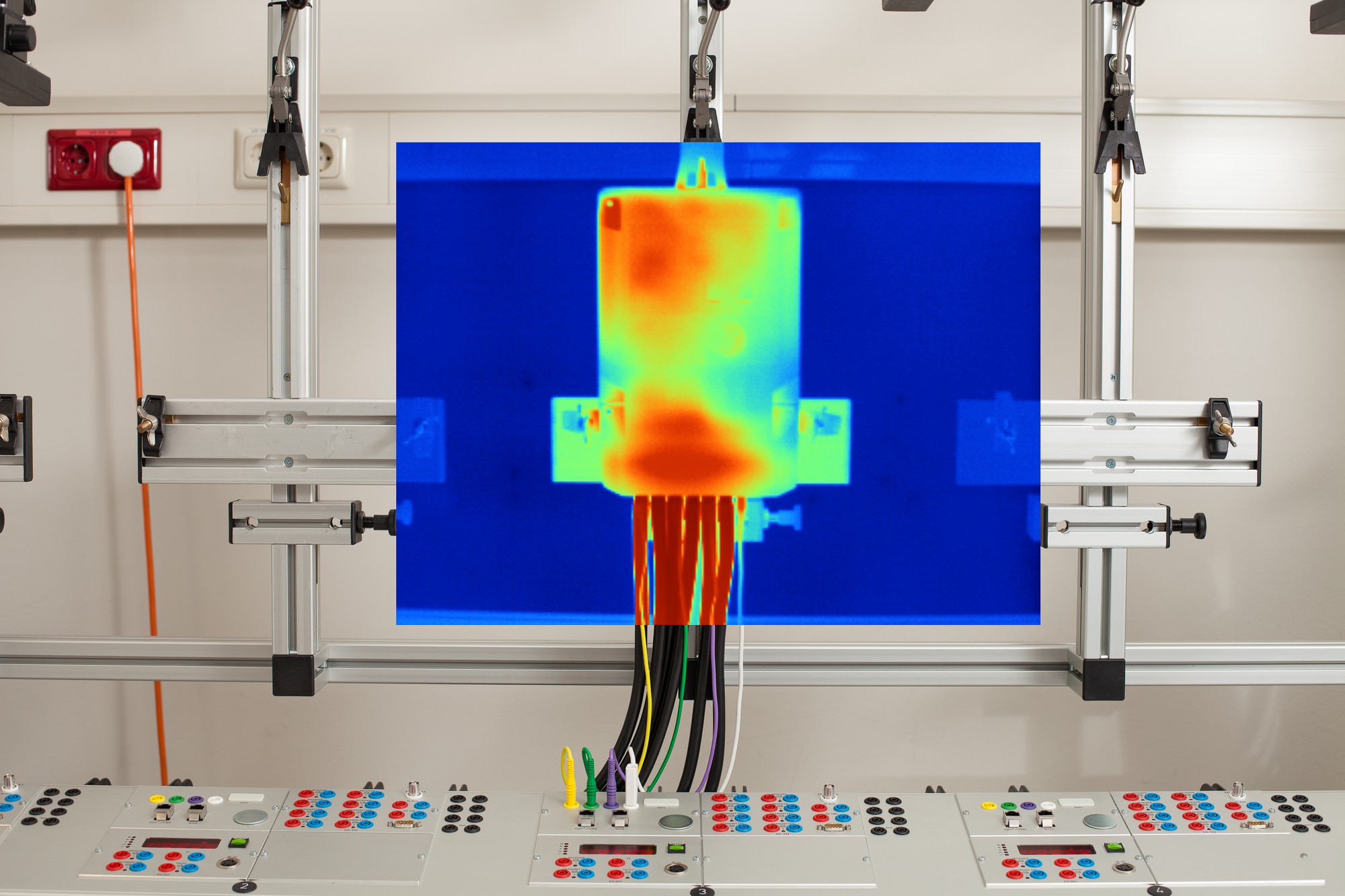

可靠性试验

在开发新的电表或设计变更时,耐久性的确定非常复杂,每次设计变更的影响通常都很迟才能显示出来。

为了减少和避免间接损失,VDE机构提供可靠性和耐久性测试,以便在开发过程中就能检测到缺陷。

可靠性测试可以通过增加对产品的压力来识别故障源。 这可以在早期阶段进行适当的设计更改,以减少后期在大规模安装中的间接费用。

VDE 机构凭借其设备完善测试实验室和在寿命测试领域数十年的的经验,特别是对电子元件,为生产各种类型产品的制造商和用户提供可靠性测试。

优势

  • 及早发现漏洞
  • 通过统计预测在短时间出具可靠性数据
  • 降低后续费用
  • 提高质量水平



DIN EN 62059-31-1:2009-07 (IEC 62059-31-1)
这种加速可靠性测试要求样本至少满足正常操作的条件。目的是缩短至停机之时的时间,而无需增加新的停机机制。

通过记录和检查测试过程中的故障来估计寿命。 通过确定故障分布和计算寿命模型,可以推断在适当条件下的停机时间。

该方法提供了定量结果及其置信限,并可用于比较来自不同供应商或来自同一供应商但是不同批次产品的寿命特征。



DIN EN 62059-32-1:2012-10 (IEC 62059-32-1)

该标准为评估电表在增加负载条件下的计量特性提供了基础。电表会在较长的时间内,并在工作温度,电压和电流的上限条件下运行。

验收标准为测试开始和结束时试样的测量误差百分比的变化。

我们也很乐意为您提供您要求的测试,例如高温环境和湿度下的空气轴承。 您可以通过我们的现代仪表测试设备记录气候条件增加时计量属性的变化。

充分应用我们在法定计量领域的经验,让您的产品在可靠性和测量稳定性上满足越来越高的要求。


DIN EN 62059-41: 2007-01 (IEC 62059-41)
基于零件装载程序该标准提供了预测电表的恒定假定失效率的方法。

在研发阶段可以使用预测的结果来决定设计决策,在产品类型批准方面可以确保在认证阶段的决定,在生产阶段可以确定所需的维护范围,以满足所需的可用性要求。

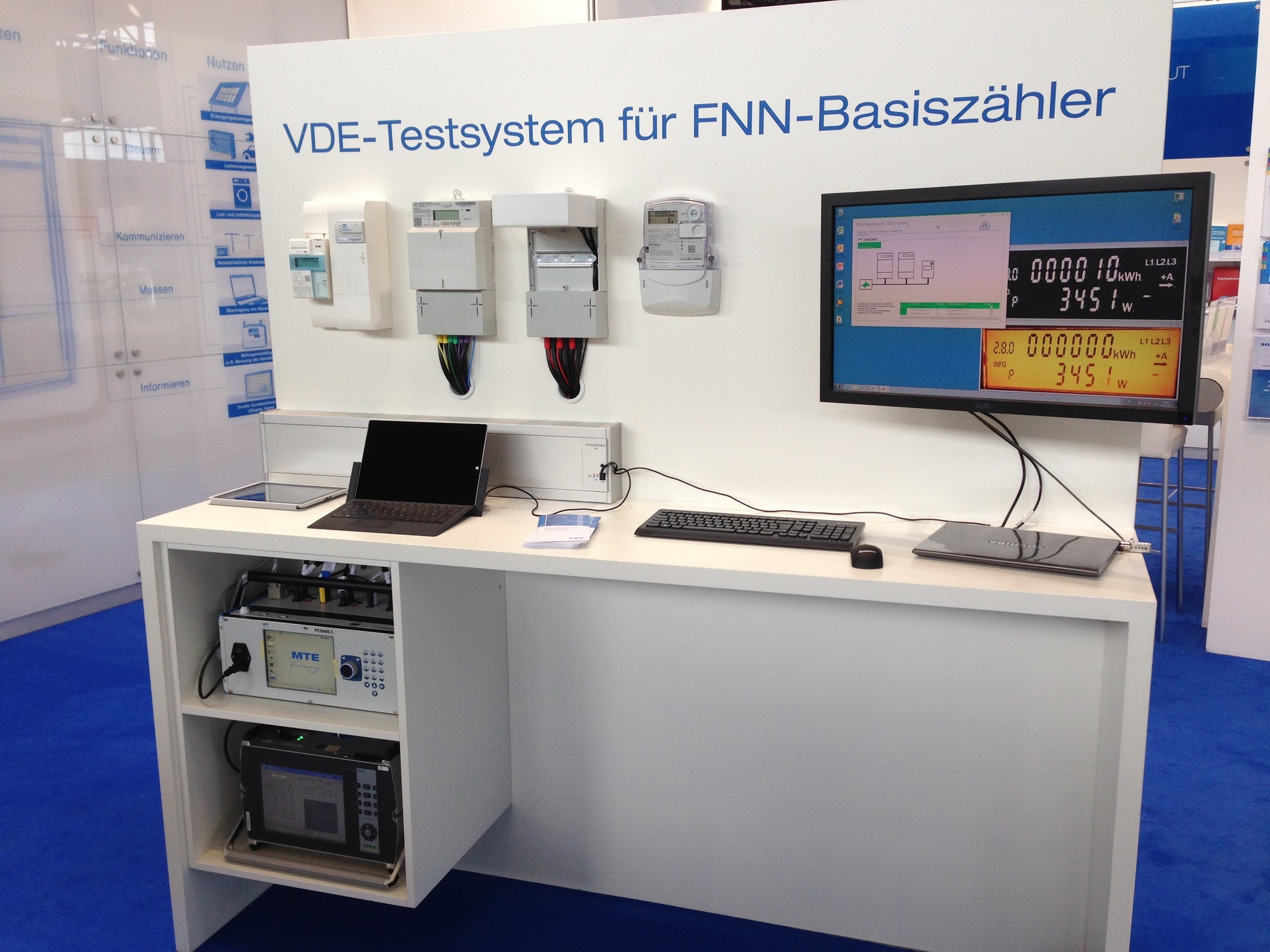

用于FNN基本仪表的VDE测试系统

根据FNN规格表认定的基本仪表将在未来在智能测量系统中扮演现代化测量设备的角色。 为了使基本仪表能在来自不同制造商的智能电表网关的运行模式下正常作业,这些仪表的测试至关重要。 否则,良好质量不能得到持续保证。 出于这个原因,VDE“网络技术/网络运营商论坛”(FNN)创建了基本仪表的测试规范:使用由VDE机构开发的这个测试系统,可以测试FNN规范对基本仪表所设置的要求。 该测试系统普遍适用的的目标群体是计量点操作点,制造商和测试中心。

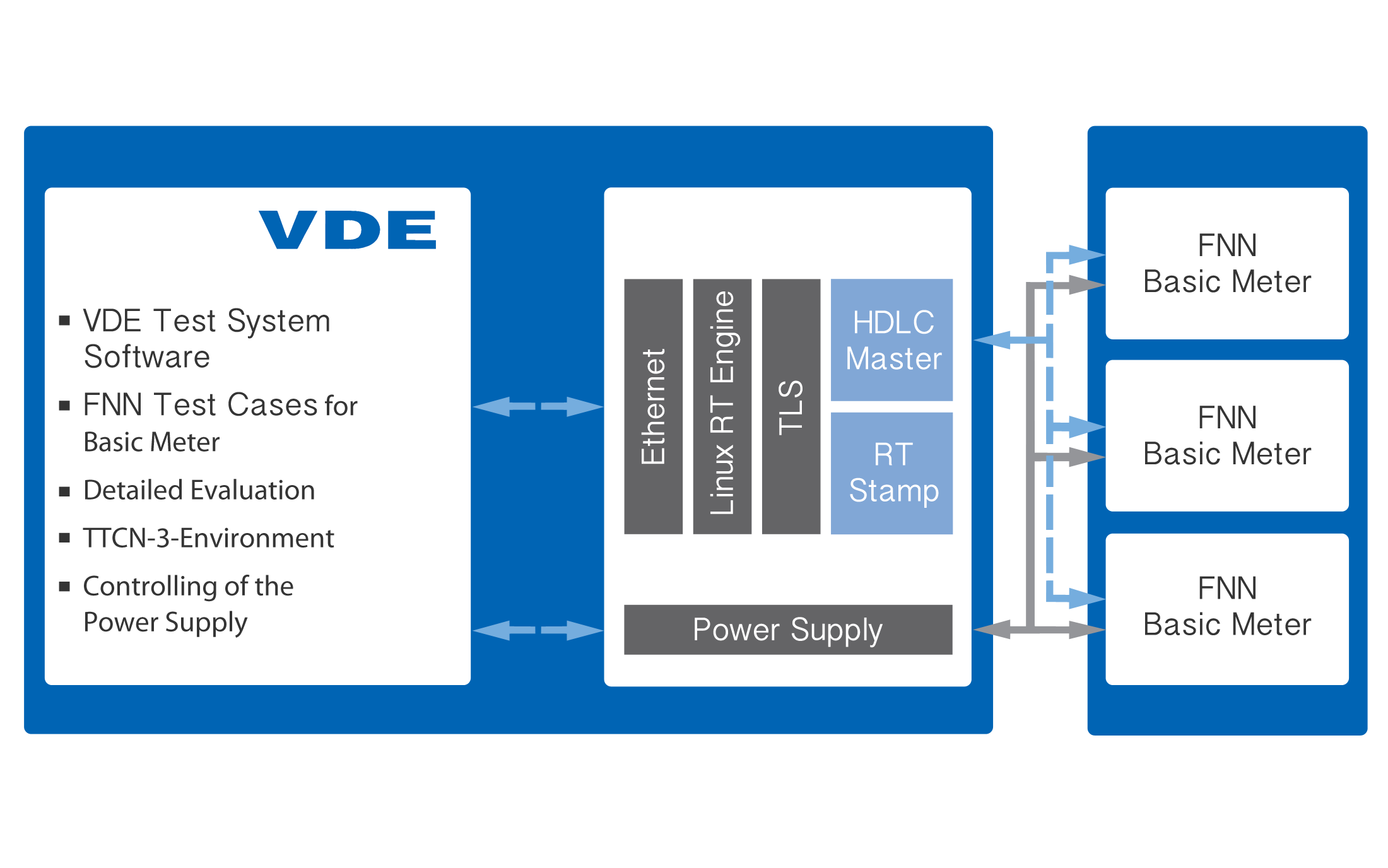

VDE测试系统由软件和硬件模块组成,用于与仪表交换信息。软件是模块化的,基于成熟的TTCN-3技术。它能灵活使用,也具有扩展性。为了确保满足基本仪表上LMN通信接口的高要求,已与外部的合作伙伴合作开发了一种特殊的硬件模块,能够与10ns的安全时基交换消息。

通过VDE测试系统软件能够自动执行FNN指定的测试内容。在这种情况下,测试系统控制外部电源系统。并检测所交换的通信内容的语法和语义以及由TTCN-3软件进行评估。由于自动化程度高,可以显著缩短对基本计数器的检测时间。另外全程纪录测试结果,用于进行错误分析。


伴随通信接口的开发测试
在物联网(IoT)时代,通信接口的开发伴随测试对设备通信技术的要求越来越高。这一发展趋势可以在计数和计量学中明显感觉到。未来,电表将能够通过智能电表网关与配电网运营商和能源供应商直接进行信息交换,以便更好的发展智能电网(Smart Grid)。

通过对使用的通信协议进行标准化,需要对软件实施进行规划,研发并对其可靠性进行测试,以避免在以后的生产过程中出现代价高昂的错误。对每个通信协议的测试不可缺少,当通信合作伙伴是一个独立的实体时,将对提高产品质量有很大的好处。

为了在研发过程中对制造商提供最佳支持,VDE测试和认证机构已全面扩大了其在通信协议测试方面的能力。它支持各种应用领域的通信协议 - 例如智能计量,智能家居和电子移动。VDE机构依靠通信测试的标准化技术:TTCN-3。

智能电表网关测试服务

求在特定条件下安装”计量系统“以记录用于计费的电能,这主要是EnWG第21d和21e节的要求。

测量系统可以由“根据EnWG具有附加功能的计量器+外部网关”组成。

根据校准法,网关必须满足以下要求:

  • 校准规定,带附件20
  • PTB要求50.7
  • PTB要求20.1,第2节“附加设备”

根据PTB A20.1的要求,VDE 机构作为符合DIN EN ISO 17025的认证测试点,根据DIN EN 62052-11提供所有环境和EMV要求的测试。

这些包括:

  • 静电放电
  • 电磁射频场
  • 快速瞬态干扰
  • 由射频场引起的干扰
  • 冲击电压
  • 减震
  • 无线电干扰
  • 知识产权保护
  • 冲击和振动测试
  • 电气间隙和爬电距离

将这些测试与该机构提供的其他测试服务相结合,例如 符合EN 50428的电气安全或符合EN60669的 标准系列 。
