스마트 미터링 - VDE 기관을 통한 검증 및 인증

산업에서와 가정에서의 에너지 소비를 파악하는 것은 오랫동안 정치 및 경제 분야의 주요 관심사가 되어 왔습니다. 목표는, 에너지 소비를 조절하고, 에너지 절약을 고무하며 관련 분야에서 혁신적인 기술이 창출되게끔 고무하는 것입니다.



Contact

Christian Lütkemeier

에너지를 효율적으로 사용하기

유럽 연합의 방침인 “에너지 효율성과 에너지 서비스” (2006/32/EG, EDL-Richtlinie)에 따르면, 고객은 “앞으로는 스마트 미터링”을 이용하여 자신의 에너지 소비량을 투명하게 파악할 수 있어야 하며 그리하여 에너지를 효율적으로 사용할 수 있게 되어야 합니다. 독일에서는 에너지 경제법(EnWG)와 미터링 액세스 법령(MessZV)를 통해 EU 방침을 국내화하여 사용하고 있습니다.
VDE 검증 및 인증 기관은 스마트 미터링 분야에서도 소비자, 생산자 및 에너지 공급자의 탁월한 동반자가 되어 드립니다.
당사는 귀사에게 개별 맞춤형 솔루션을 제공합니다.

측량 기기 생산자를 위한

당사의 서비스

측량 기기(예컨대 전기 계량기, 계기용 변성기, 통합된 혹은 외용 추가 설비) 생산자에게 있어서는, 미터링 기기 방침 혹은 독일의 법적 측량 규정에 준하여 인증 기관으로부터 적합성 평가를 받는 것이 중요합니다. 이를 통해 유럽 및 국가별 국내 시장에의 진입이 가능해지기 때문입니다.
계발 단계에서 이미 연락을 취해 평가를 받을 수 있다면, 불필요한 개발 작업을 방지할 수 있고, (예컨대 소프트웨어의) 요건들을 방침에 준하는 방식으로 전환시킬 수 있습니다. VDE 기관은 공인된 테스트 서비스를 통해 EMV, 환경 테스트 및 전자 분야에서 준수해야 할 요건들과 관련된 분야에서 귀사의 이상적인 동반자가 되어 드립니다.

에너지 공급자

에너지 공급자와 지방 자치 기관들은 조금 다른 솔루션을 필요로 합니다. 이런 고객들을 위해서는 측량 기기의 높은 신뢰성과 오랜 수명에 초점이 맞추어집니다. VDE 기관은 에너지 공급자와 지방 자치 기관들을 위해서도 탁월한 동반자가 되어줍니다: 첫 출시를 준비하는 기간, 그리고 이와 연동되어 진행되는 품질 검증 단계 동안에 이미 잠재적으로 적용 가능한 전시계의 조사 및 평가가 진행되므로, 리스크가 최소화됩니다.

소비자

소비자 보호에 있어서는 측량 기술 및 보정 기술과 관련된 조사에 초점이 맞추어집니다. 해당 조사를 통해, 시장에 상존하는 측정 기기들이 올바르게 작동하는지 확인이 이루어집니다. 최종 소비자는, 만약 측량 기기에 대해 의뭉스러운 점이 있다면, VDE 기관에 해당 기기의 실정 조사를 통한 감사를 의뢰할 수 있습니다. 이 테스트는 VDE 기관에 속한 “전자기 EHE 9를 위한 측량 기기들에 대한 국가 공인된 테스트 대리점”에서 진행되며, 헤센의 공증처를 통해 인정받게 됩니다.

MID, MessEG, MessEV 허가서

VDE 기관는 BMWi를 통해 지정된 기관입니다

VDE 기관은 인증 기관으로서 측량 기기 방침에 따른 허가서를 갖고 있습니다

Measuring Instruments Directive 2014/32 / EU (MID)는 유럽 전역의 내부 시장을위한 다양한 유형의 측정 장비 시장에 단순하게 배치 할 수있게합니다. 유효 전력 소비 측정을 위한 전기 계량기는 이러한 측량 기기 품목들 중 하나로서, 유럽의 자택에서 이용되고 있고 또 도관 산업에서 이용되곤 합니다.

VDE 기관는 BMWi를 통해 지정된 기관입니다

Measuring Instruments Directive 2014/32 / EU (MID)는 유럽 전역의 내부 시장을위한 다양한 유형의 측정 장비 시장에 단순하게 배치 할 수있게합니다. 유효 전력 소비 측정을 위한 전기 계량기는 이러한 측량 기기 품목들 중 하나로서, 유럽의 자택에서 이용되고 있고 또 도관 산업에서 이용되곤 합니다.

VDE 기관은 공인받은 인증 기관(NB-Nr. 0366)으로서, 해당 품목 기기들의 적합성 평가를 위한 모든 테스트 및 인증서를 제공할 수 있습니다. 적합성 평가는 모듈식으로 이루어져 있어서, 생산자가 적절한 적합성 평가 과정을 선택할 수 있습니다. 당사는 다음과 같은 모듈 조합을 제공합니다:

  • MID 모듈 B + MID 모듈 D
  • MID 모듈 B + MID 모듈 F

VDE 기관은 BMWi를 통해 다음과 같은 측량 기기들을 인증하게끔 공인을 받았습니다:

  • 6.1 EU 전기 계량기

인정 기준: 측량 기기 지침(MID)



VDE 기관은 측량 및 보정 법규와 보정 법령에 준하여 공인을 받았습니다

측량 및 보정 관련 법규에 따른 적합성 평가 기관

독일의 법정 계량법 개정으로 측정 및 교정 법 (Messeg)과 측정 및 교정 법 (MessEV)이 광범위하게 수정되었습니다. 그렇기에 적합성 평가 기관들은 이런 측량기의 유통배급을 위한 핵심 기관들입니다.

VDE 기관은 측량 및 보정 법규와 보정 법령에 준하여 공인을 받았습니다

독일의 법정 계량법 개정으로 측정 및 교정 법 (Messeg)과 측정 및 교정 법 (MessEV)이 광범위하게 수정되었습니다. 그렇기에 적합성 평가 기관들은 이런 측량기의 유통배급을 위한 핵심 기관들입니다.

VDE 기관은 적합성 평가 기관으로서 생산자를 측량 기기 지침과 관련된 절차들에 동행하여, 유럽 지침에 해당되지 않는 측량 기기들에 대한 원-스톱 테스트 및 인증을 제공합니다.

VDE 기관은 BMWi를 통해 다음과 같은 측량 기기들을 인증하게끔 공인을 받았습니다:

  • 6.2 유효 전력 소비 계량기 (및 EU 외 전기 계량기)
  • 6.3 무효 전력 소비 계량기
  • 6.6 독립 혹은 통합 방식으로 장착되는, 전기 측량 기기들을 위한 추가 장비
  • 6.8 E-모빌리티 활용 분야의 측량 기기들
  • 6.9 전기 계량기를 위한 계기용 변성기

인정 기준: 측량 및 보정 법규(MessEG) 및 측량 및 보정 법령(MessEV)

스마트 미터링, 지능적 측량 시스템 및 기술, 스마트 그리드

귀하가 얻는 이득

당사의 서비스를 통해 다음과 같은 혜택을 받으실 수 있습니다:

스마트 미터링, 지능적 측량 시스템 및 기술, 스마트 그리드

당사의 서비스를 통해 다음과 같은 혜택을 받으실 수 있습니다:

  • 유럽 내 전체 시장에 대한 진입 허가를 위한 절차
  • MID의 모든 분야의 테스트를 원-스톱으로 획득하기
  • 신속하고 간단한 테스트 절차를 통해 시장에 더 빠르게 진입하기
  • QM 시스템의 평가와 설계를 위한 전문 지식 획득

여러 서비스들을 함께 사용하여 시너지 효과를 보십시오. 예컨대, MID 진입 허가에 더해 당사의 서비스 포트폴리오에 포함된 다른 테스트들을 함께 이용하십시오

  • MessEG와 MessEV에 따른 진입 허가
  • 상호 운용성 테스트
  • 수명 테스트
  • 무효 전력 테스트

모듈 B - 유형 테스트

한 유형에 대한 적합성 평가는 다양한 분야의 테스트를 포괄적으로 포함하고 있습니다. 적용할 테스트의 범위는 측량 기기 및 제품이 유통될 국가에 따라 결정됩니다.

한 유형에 대한 적합성 평가는 다양한 분야의 테스트를 포괄적으로 포함하고 있습니다. 적용할 테스트의 범위는 측량 기기 및 제품이 유통될 국가에 따라 결정됩니다.

이 테스트 결과는 생산자가 제출한 측량 기기 관련 문서(데이터 시트, 기능 서술)와 유형 테스트 확인서의 기본 원칙들과 함께 활용됩니다.
유형 테스트 확인서는 테스트가 성공적으로 완료된 후에 발급되며 10년간 유효합니다.
성공적인 유형 테스트 후 유통배급사는 모듈 D를 통해 연속 생산시의 품질을 확인받아야 합니다.

Modul D - 생산 과정 품질 확인의 기본 원칙들에 준한 유형 선언

모듈 D는 유형 테스트 확인서(모듈 B)에 이어서 측량 기기 유통 배급의 두 번째 부분을 이룹니다. 모듈 D를 통한 적합성 평가의 목표는, 연속 생산시 방침에 맞는 측량 기기만이 납품 단계로 넘어가게끔 하는 것입니다.

모듈 D는 유형 테스트 확인서(모듈 B)에 이어서 측량 기기 유통 배급의 두 번째 부분을 이룹니다. 모듈 D를 통한 적합성 평가의 목표는, 연속 생산시 방침에 맞는 측량 기기만이 납품 단계로 넘어가게끔 하는 것입니다.

품질 확인 시스템 설치를 완료하여, 이 시스템을 통해, 적합성 확인서의 사항들을 충족하며 그에 서술된 바 대로의 특성을 가진다고 증명될 수 있는 측량 기기들만이 유통된다는 점을 확증할 수 있어야 합니다. QS 시스템 검증은 문서화된 생산 과정의 준수 여부, 관련 전문 인력의 및 사용되는 생산 및 테스트 과정의 적절성 여부에 대한 검증을 포함하여 이루어집니다.
이런 사항들이 검증되었으며 또 인정 인증서가 있는 한, 생산자는 자사의 측량 기기에 해당 계측학 표시를 부착하여 유통시킬 수 있습니다.
인증 기관 혹은 적합성 평가 기관을 통해 생산자의 QS 시스템에 대한 감사를 정기적으로 실행한다면, 측정 기기들의 지속적인 유통 배급을 보장할 수 있습니다.
모듈 조합 B+D에 준하여 측정 기기를 유통 배급하는 것은 특히, 생산자가 이미 제품 품질의 보장을 위해 또 최종 검사를 위해 문제없이 기능하는 시스템을 설치해 둔 상태일 때에 유리하게 작용합니다.

모듈 F - 제품 테스트에 기반한 유형 적합성

모듈 F는 모듈 D를 대체할 수 있으며, 유형 테스트 확인서(모듈 B)가 이미 획득한 한 신청 가능합니다. 이는 유효 전력 소비 측량기를 독일에서(MessEG) 혹은 유럽 내에서(MID) 유통시키기 위한 모듈입니다.

모듈 F는 모듈 D를 대체할 수 있으며, 유형 테스트 확인서(모듈 B)가 이미 획득한 한 신청 가능합니다. 이는 유효 전력 소비 측량기를 독일에서(MessEG) 혹은 유럽 내에서(MID) 유통시키기 위한 모듈입니다.

각 기기는 직접적으로 (개체 테스트) 혹은 간접적으로 (통계적 검사) 검증 받게 됩니다. 전기 계량기를 위한 테스트 절차는 예컨대 다음과 같은 일련의 규정에 기술되어 있습니다:

  • DIN EN 62058-11 (VDE 0418-8-11)
  • DIN EN 62058-21 (VDE 0418-8-21)
  • DIN EN 62058-31 (VDE 0418-8-31)

검증 결과가 긍정적이라면, 생산자는 자사의 측량 기기에 각 계측학 표시(MID는 M으로, 혹은 MessEG/MessEV는 DE-M으로 표기하며, 또한 년도, 지정 기관의 식별 번호를 표기)를 부착하여 유통시킬 수 있습니다.
모듈 F에 준한 검증은 이전에 실행되었던 최초 보정(first calibration) 과정과도 유사하다고 볼 수 있습니다. 이 검증은 육안 검사, 격리 테스트 및 계측학적 검사를 포함하고 있습니다.
다음과 같은 경우에는 모듈 조합 B + D보다 B + F를 선택하는 것이 유리합니다. 즉, 측량 기기를 소량만 생산할 경우, 혹은 어떤 이유로 인해 아직 QS 시스템을 설치해두지 못한 경우에 말입니다 (예컨대, 새 제품의 경우).

측량 정확성

전기 계량기의 생산자는 개발 과정에서 이미 매우 이른 시기에 당사의 광범위한 테스트 수단 풀의 도움을 받을 수 있으며, 그리하여 정확성 테스트나 격리 테스트를 실행할 수 있을 뿐만이 아니라, 당사의 다년간에 걸친 EMV 및 환경 테스트 분야에서의 전문 지식으로부터도 혜택을 받으실 수 있습니다.

또한 최종 소비자는, 사용 중인 전기 계량기의 측량 정확성에 대해 의심이 들 때는 언제든 국가 공인된 테스트 대리점 및 보정 관청(Eichbehörde)의 서비스를 이용할 수 있습니다.

테스트 대리점의 업무 스펙트럼:

  • 보정
  • 실정 조사
  • 특수 테스트
  • 보정 유효 기간의 연장 (샘플 검사)
  • 합격 판정 테스트

테스트 설비들:

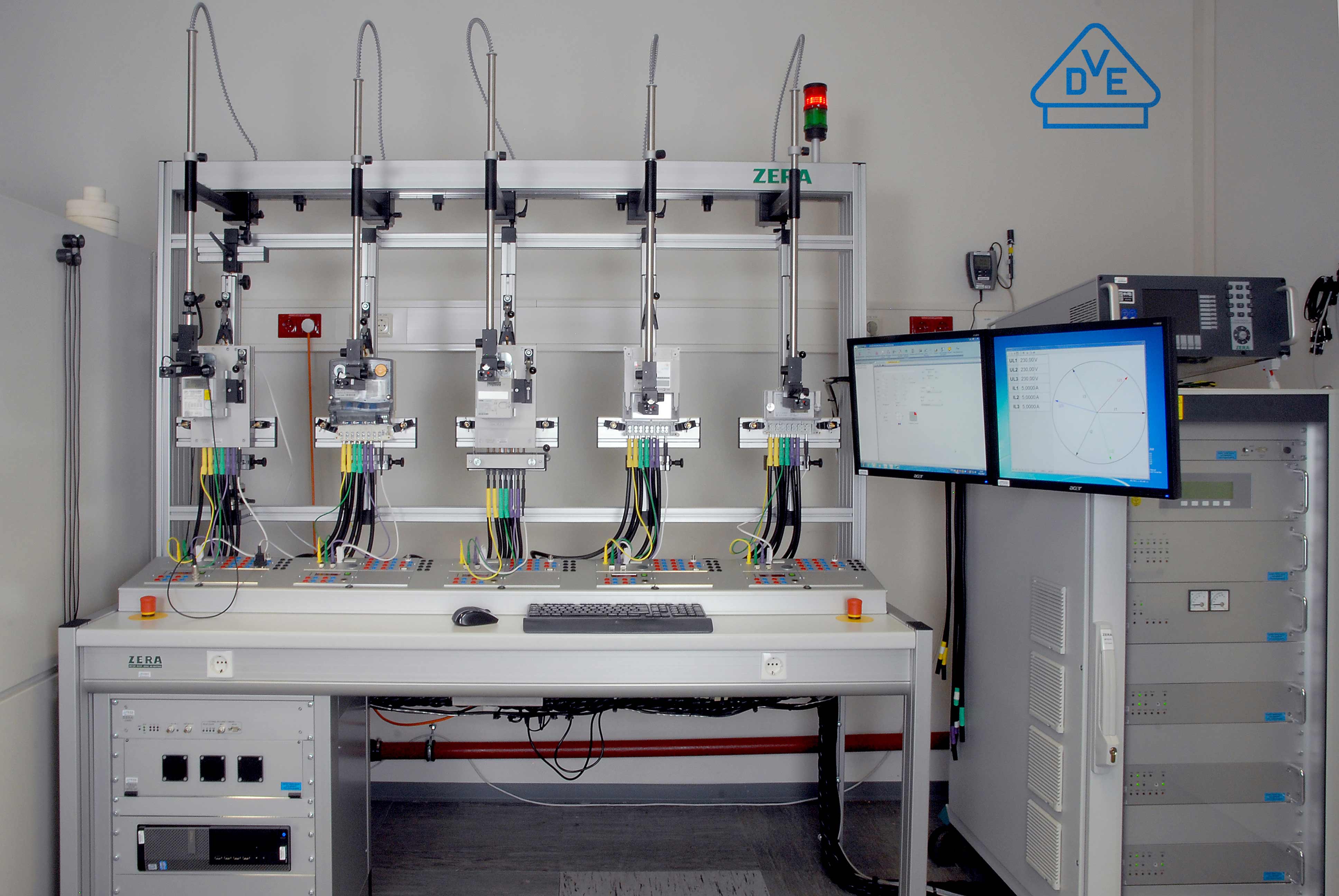

  • 컷아웃 전류 변환기가 설치된, 계량기 테스트 설비
  • 격리 검사 설비
  • 전자기적 방해에 따른 영향을 테스트하기 위한 설비
  • 기후 테스트실

상호 운용성

커뮤니케이션 인터페이스를 통한 원격 측량이 가능한 디지털 혹은 지능적 계량기를 도입에는, 최종 작동자 및 소비자를 위한 신뢰할 수 있는 상호 작동성 및 높은 수준의 정보 보안성이 요구됩니다.

이런 조건은 인터페이스의 표준화를 통한 품질 보증을 통해 충족될 수 있습니다. 계량기가 갖춰야 할 요건들을 충분한 테스트 케이스들을 통해 검증하는 가운데 표준화가 이루어집니다. 표준화의 목적은, 모든 알려진 입력값(오류값 포함)을 미리 규정된 기본값에 고정시키는 것입니다.

이러한 조건이 계량기의 전체 사용 시간 전반에 걸쳐 보장될 수 있을 때 정보 보안성이 인정됩니다.

목표에 맞춘 지속적 개발
적합성 테스트의 결과를 통해 계량기 생산자는 자사 제품을 목표에 맞추어 지속적으로 개발해나갈 수 있으며, 또한 측량 기관 운영자와 에너지 납품자에게 사업 절차에 대한 중요한 지식들을 제공할 수 있습니다.

기술 전환을 위해, 공급망 기술과 공급망 운영(FNN)을 위한 VDE 포럼에서는 모듈 방식의 EDL 컨셉을 제공하고 있습니다. EDL은 에너지 서비스(Energie-Dienst-Leistung)의 약자로, 에너지 공급자가 에너지 경제 법규(EnWG)의 요건들을 비용 효과적으로 충족하는 데에 도움을 주는 플랫폼이 되어줍니다.

확증된 상호 운용성
전기 계량기 디자인에 있어서 EDL 사양을 이용하면, 생산자는 자신의 제품이 에너지 공급자의 인프라를 통해 작동될 수 있다는 점을 확실시할 수 있습니다(상호운용성).

디자인에 올바른 적용이 이루어졌다는 점에 대한 증거가 필요하다면, VDE 검증 및 인증 기관으로부터 EDL 시스템을 위한 적합성 테스트를 받으실 수 있습니다. 더 많은 시스템 테스트들(예컨대, MUC)이 준비 중에 있습니다.

검증된 정보 보안
전문가 그룹(MeKo)가 FNN에 제공하는 적합성 테스트를 위한 테스트 케이스들은 VDE 기관에서는 TTCN-3에 이동되어 저장되며, EDL 계량기의 정보 보안성 테스트를 위한 기반이 되어줍니다. 이 테스트는 EDL 사양을 지닌 계량기를 통해 이루어지며, 이 계량기의 정보 인터페이스 및 측량 지점 인터페이스가 PC를 통해 관찰되며 평가됩니다.

VDE 기관은 테스트 케이스들을 기반으로 하여 테스트를 진행하며 테스트 보고서를 작성합니다. 테스트 결과가 긍정적일 경우, VDE 품질 인증을 발급을 요청하실 수 있습니다.

평가는 각 테스트 케이스마다의 단위로 이루어지지만, 포괄적인 프로토콜 기능 덕분에 포괄적으로 분석됩니다. 이 기능을 통해 또한 제품 도착 시에 인수 검사를 실행할 수 있습니다.

신뢰성 및 측량 안정성의 평가

“전동 계량기 및 추가 설비의 신뢰성 평가를 위한 안내”는 VDE의 공급망 기술/공급망 운영자 포럼(FNN)의 프로젝트 그룹 “전동 계량기 및 추가 설비의 신뢰성 및 측량 안정성”이 발행한 것으로, 표준 요건들을 보완하며, 전동 계량기의 공급망 작동 중의 신뢰성과 품질에 대해 보다 높은 요건들을 요구합니다.

VDE 검증 및 인증 기관은 무엇보다 주파수 2 kHz - 150 kHz 영역의 고주파의 영향 분야에 한해, 해당 안내서의 작성에 연구 및 테스트를 통해 적극적으로 참여해왔습니다.

다음 테스트들이 주로 지원되며, VDE는 전체 혹은 부분 테스트를 제공합니다:

  • 비교번 자기장 최고 강도
  • 교번 자기장 최고 강도
  • 중성선 차단
  • 공급망의 직류 부속들
  • 공급망의 직류 전압 부속
  • 대칭 고주파 전류 2 kHz - 150 kHz

특히 대칭 고주파 전류 2 kHz - 150 kHz에 대한 전파 방해 방어력 테스트는, 많은 공급망 운영자가 측량 기기를 공급망에 설치하기 전에 반드시 실행해야 하는 전제로 여겨집니다.


CLC/TR 50579: 교류 전기 계량기. 도관에 적용된, 주파수 영역 2 kHz - 150 kHz 내의 방해 변수에 대한 테스트 정밀성, 전파 방해 방어력 및 테스트 절차
유럽 기술 보고서는 자택 및 산업 혹은 도관 산업 분야에서의 공장 생산 상태의, 통계적인 전기 계량기의 50-Hz 공급망 내의 교류 전류 유효 에너지의 측량에 있어서의 정밀성 등급 A, B, C 분류를 위해 유효합니다.
EN 50470은 주파수 영역 2 kHz - 150 kHz에 대해서는 아무런 진술도 하고 있지 않기에, 해당 보고서는 이 맹점을 보완하고, 전기 계량기가 MID 방침의 주요 요건들을 충족하고 있다는 점을 증명하는 역할을 합니다.


EN 61000-4-19: 주파수 영역 2 kHz - 150 kHz 내의, 도관에 적용된 대칭 전파방해 및 신호 전송 중 발생한 전파 방해에 대한 교류 전기 공급망의 방어력 테스트
EN 61000-4-19는 앞으로 주파수 영역 2 kHz - 150 kHz 내의, 도관에 적용된 대칭 전파 방해에 대한 테스트의 기본이 되어줄 것입니다. 이미 오늘날 VDE 기관은 개별 고객에 맞춤형으로 특화된 요건들을 고려하여 이 테스트를 진행하며 평가를 내리고 있습니다.


전자기적 호환성 (EMV)
당사는 전기 계량기 및 그 추가 장비에 대한 EMV 테스트를 진입 허가 테스트 혹은 개발 단계 중의 테스트의 틀에서 제공합니다. 당사의 첨단의, 생산성 높은 시설들은 테스트의 높은 품질을 보장합니다

귀하는 측량 규정 및 EMV 부문에서의 당사의 경험에 의지하여 헤택을 누르실 수 있으며, 귀사 제품의 신뢰성 및 측량 안전성의 높은 요건 충족 수준을 입증하실 수 있습니다.



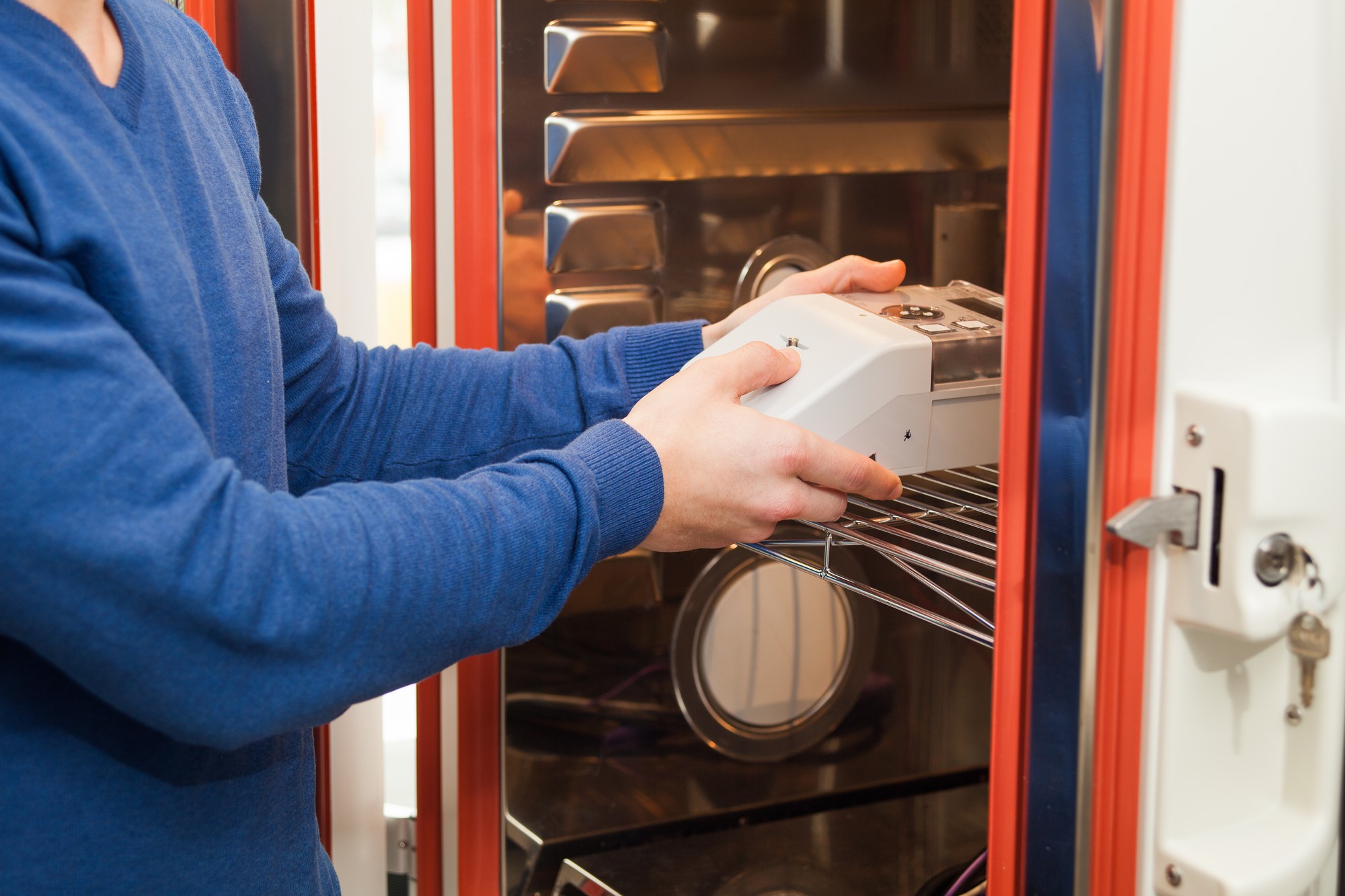

신뢰성 테스트

새로운 전동 계량기를 개발하고 혹은 디자인에 변화를 주면서도 수명을 유지하는 일은 매우 노력이 많이 들며, 개별 디자인 변화가 주는 효관은 보통 매우 늦게서야 나타나기 마련입니다.

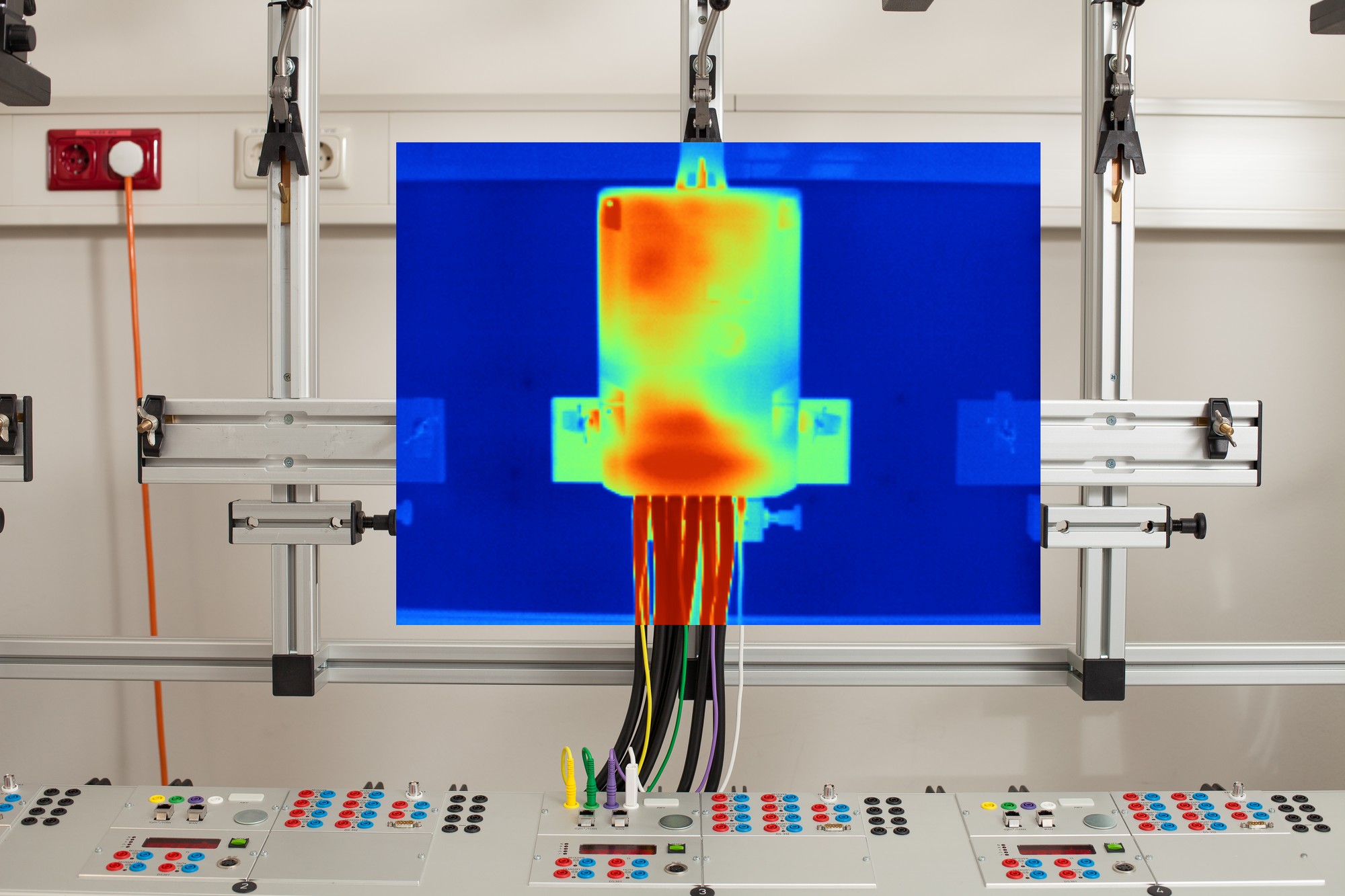

이로 인한 손해를 경감시키거나 방지하기 위해, VDE 기관은 신뢰성 및 수명 테스트를 제공하여, 개발 단계에서 이미 약점을 식별할 수 있게끔 해 드립니다.

신뢰성 테스트를 통해 제품에 높은 부하(스트레스)를 주면, 고장이 발생하는 위치를 식별할 수 있게 됩니다. 이에 따라 미리 디자인을 변화시켜서, 이후 대량 설치시에 따르게 될 비용을 절감할 수 있습니다.

광범위한 설비를 갖춘 실험실과, 특히 전자 부속품들에 대한 수명 테스트 분야에서의 다년간에 걸친 경험에 기반하여, VDE 기관은 생산자들과 이용자들에게 다양한 형태의 신뢰성 테스트를 제공합니다.

귀하의 이득:

  • 약점을 이른 시기에 식별해 냄
  • 통계적 예측을 통해 신속하게 신뢰성 관련 세부 사항을 검증할 수 있음
  • 후속 비용 절감
  • 품질 수준의 개선


DIN EN 62059-31-1:2009-07 (IEC 62059-31-1)
이 시간절약적인 신뢰성 테스트를 통해, 운영 조건들의 규정 적합성 등에 대한 여러 샘플 테스트가 이루어집니다. 목표는, 제품에 새로운 고장 매커니즘을 적용해야 하는 수고 없이 고장이 발생하기까지의 시간을 단축하는 것입니다.

수명의 측정은 테스트 도중의 고장 사례들에 대한 검사와 기록을 통해 이루어집니다. 고장 분포를 식별해내고 수명 모델들을 산정해냄으로서, 규정에 맞는 조건들 하에서 고장까지 걸리는 시간을 추측해낼 수 있게 됩니다.

이러한 과정을 거쳐 귀사의 신뢰도 한계에 대한 양적 결과를 이끌어낼 수 있으며, 다양한 납품처들 혹은 동일 납품처의 다양한 생산 단위에 속하는 제품들 간의 수명 파라미터 비교가 이루어질 수 있습니다


DIN EN 62059-32-1:2012-10 (IEC 62059-32-1)
이 규정은 높은 부하 하에서의 전기 계량기의 계측학적 특성들을 평가하는 기준이 되어줍니다. 오랫 시간을 거쳐 계량기를 작동 온도, 전압 미 전류 강도의 최고 한계치에 도달시킵니다.

테스트 제품에 대한 테스트 시작 및 종류 시점에 나타나는 측량 오류의 퍼센테이지가 합격 기준이 됩니다.

당사는 또한 증가된 환경 온도 및 습도 조건 하에서의 기후 테스트 등, 고객별 맞춤형 테스트도 기꺼이 제공합니다. 이 과정에서 귀하는 당사의 첨단 계량기 테스트 설비를 이용하시어, 부하가 높은 기후 조건 하에서의 계측학적 특성 변화를 기록하시는 등 이점을 누리실 수 있습니다.

귀하는 측량 규정 부문에서의 당사의 경험을 활용하시어, 귀사 제품의 신뢰성 및 측량 안전성의 높은 요건 충족 수준을 입증하실 수 있습니다.


DIN EN 62059-41: 2007-01 (IEC 62059-41)
이 규정은 부분 응력 계산에 기초하여 전기 계량기의 고장률 상수를 예측하기 위한 방법론을 제공합니다.

예측 결과는, 인증 단계와 관련된 결정들을 내리기 위한 유형 허가를 받기 위해 또는 운용 단계에서 관리에 있어 필수적인 조건들을 확증하기 위해서, 또 이와 더불어 개발 단계에서 설계와 관련된 결정들을 내리기 위해 활용될 수 있습니다. 이를 통해 필요한 수준의 가용성을 유지할 수 있게 됩니다.

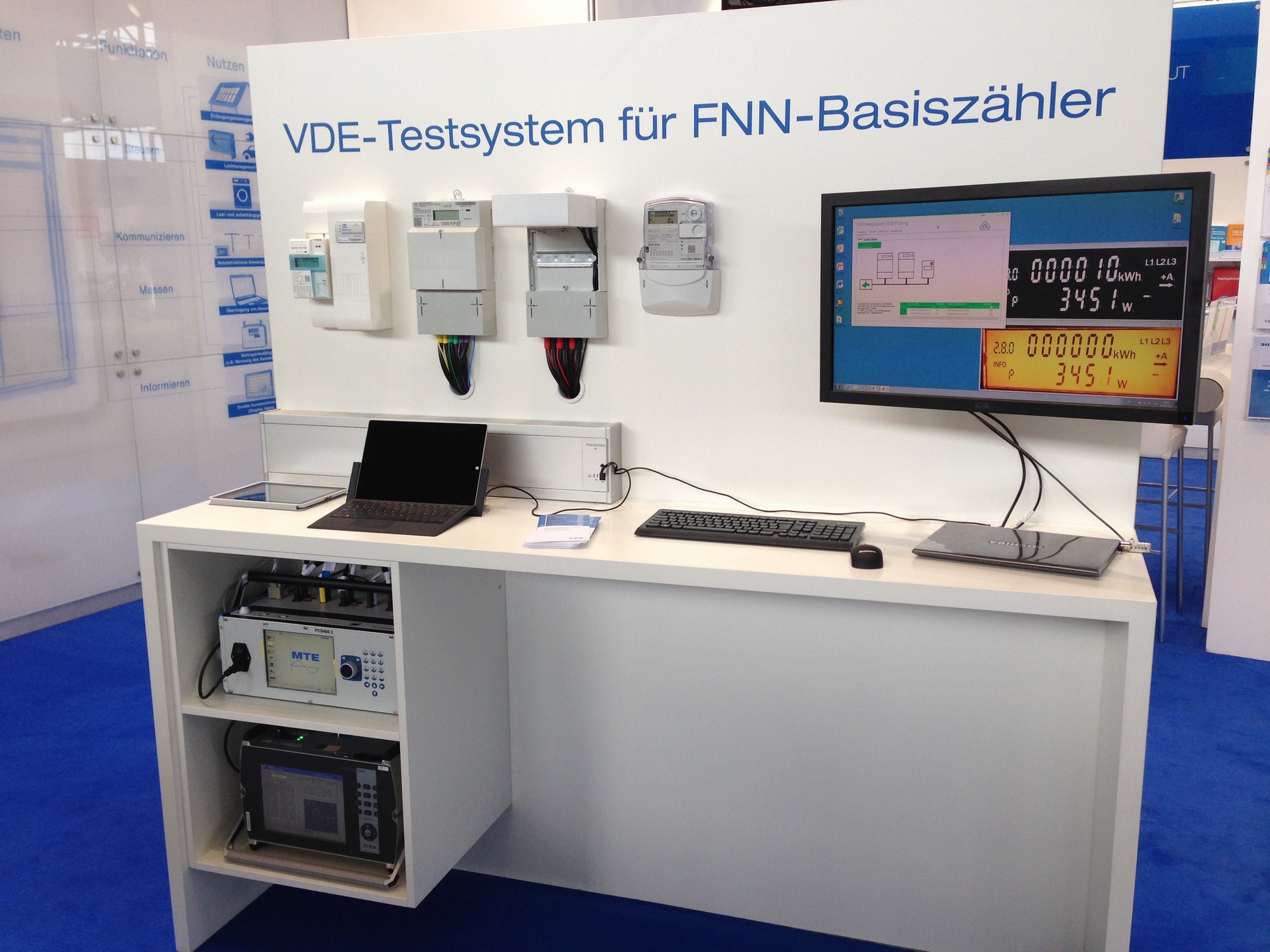

FNN 기본 계량기를 위한 VDE 테스트 시스템

FNN 사양 설명서에 준하는 기본 계량기는, 미래에는 지능적 측량 시스템 내의 현대적 측량 설비의 역할을 넘겨받게 될 것입니다. 기본 계량기가 다양한 생산자로부터 생산된 스마트 미터 게이트웨이와도 안정적으로 호환 작동이 가능해야 한다는 점은, 이 계량기의 테스트에 있어서 핵심적인 의미를 띄고 있습니다. 이 요건이 지켜지지 못한다면 품질이 지속적으로 보증될 수 없습니다. 이러한 이유로 하여 “VDE의 공급망 기술 및 공급망 운영자 포럼”(FNN)은 기본 계량기를 위한 테스트 설명서를 작성한 바 있습니다. VDE 기관으로부터 개발된 이 테스트 시스템을 통해, 기본 계량기를 위한 FNN 요건 설명서에 해당되는 요건들의 충족 여부가 검증될 수 있습니다. 이 보편적으로 적용 가능한 테스트 시스템의 타켓 고객은 측량 기관 운영자, 생산자 및 테스트 기관들입니다.

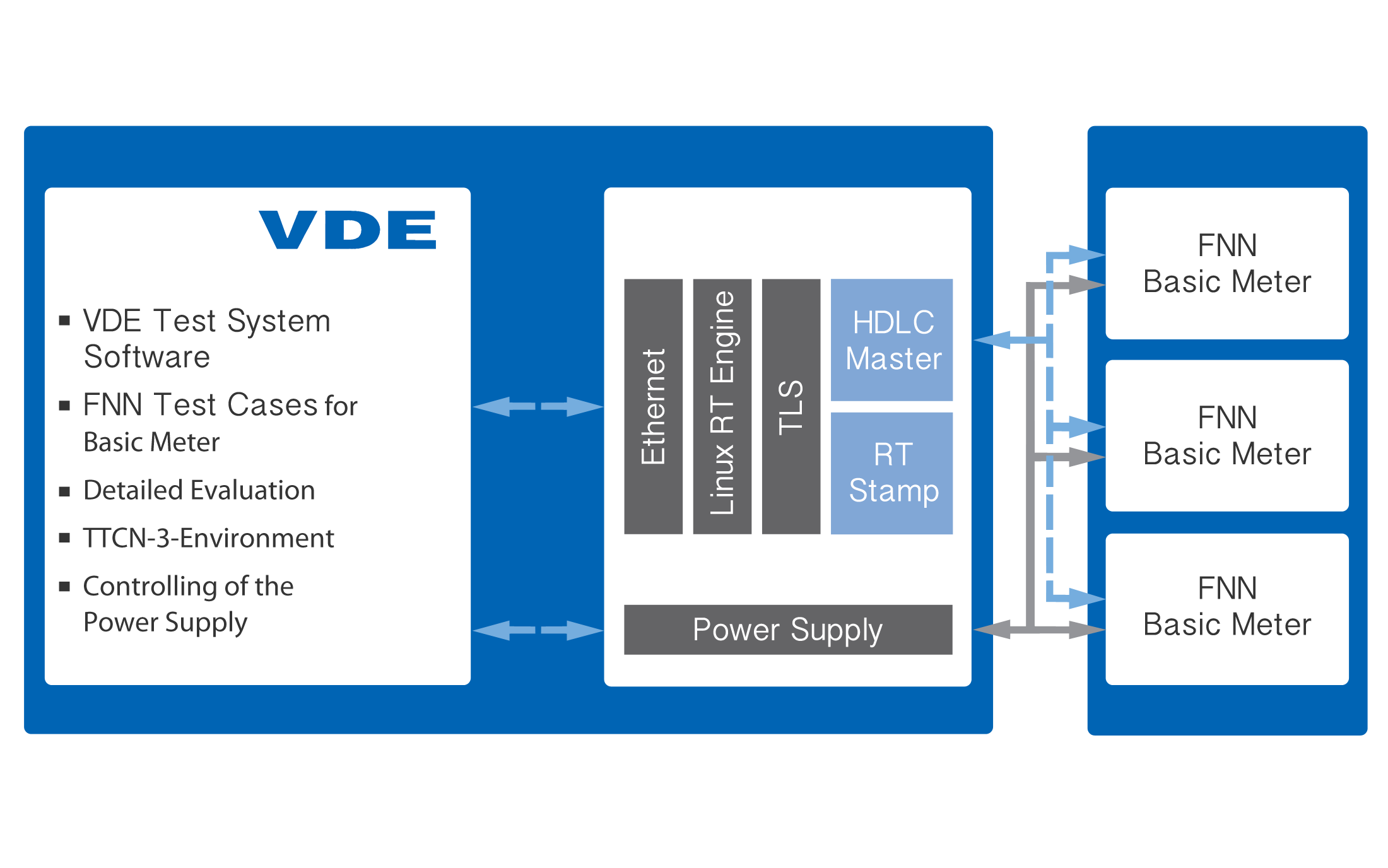

VDE 테스트 시스템은 계랑기와 정보를 주고받기 위한 소프트웨어와 하드웨어 모듈로 구성되어 있습니다. 해당 소프트웨어는 모듈식으로 구성되어 있으며, 입증된 TTCN-3 기술에 기반을 둡니다. 이를 통해 소프트웨어를 유연하게 설치할 수 있으며, 확장이 가능하므로 미래에도 계속해서 활용할 수 있습니다. 기본 계량기의 LMN 커뮤니케이션 인터페이스에 대해 주어지는 높은 수준의 요건들을 충족하기 위해, 외부 파트너와의 협력을 통해 특수한 하드웨어 모듈을 개발하여, 보안 시간 단위인 10ns에 준하여 정보를 교환할 수 있게끔 되었습니다.

FNN에 분류 저장되어 있는 테스트 케이스들이VDE 테스트 시스템 소프트웨어를 통해 자동으로 실행됩니다. 이 과정을 통해 테스트 시스템이 외부의 전기 소스 시스템의 조정 권한을 넘겨받게 됩니다. 교환된 커뮤니케이션 프로토콜의 통사론 및 의미론이 검증되어, TTCN-3 소프트웨어를 통해 평가가 이루어집니다. 높은 수준으로 자동화 이루어져 있기 때문에, 기본 계량기의 테스트를 위한 시간이 확실하게 단축됩니다. 오류 분석을 위한 테스트 결과의 프로토콜 기록이 빠짐없이 이루어집니다.



개발 단계에서의 커뮤니케이션 인터페이스 테스트
사물 인터넷(IoT)의 시대에 이르러, 기기의 커뮤니케이션 기술에 대한 요구가 늘 높아져가고 있습니다. 이러한 경향은 특히 계량 및 측량 규정에서 드러납니다. 미래에는 에너지 계량기들은 스마트 미터 게이트웨이를 통하 에너지 공급자 및 배전망 운영자들과 소통할 수 있어야 하며, 그리하여 스마트 그리드라 불리우는 지능적 전기 공급망의 구성에 기여해야 합니다.

소프트웨어의 실행은 커뮤니케이션 프로토콜 표준화를 통해, 장기적 활용을 가정하여 계획, 개발되어야 하며, 또한 신뢰성 테스트를 받아, 그리하여 사후에 운영을 통해 발생할 고비용의 오류를 미리 방지해야 합니다. 커뮤니케이션 원격 지국이 독립적 기관인 경우, 개별 프로토콜 실행에 대한 테스트는 제품의 품질을 탁월하게 증진시키기 위한 필수적 과제입니다.

이 분야의 생산자들을 개발 단계에서 이미 이상적으로 지원하기 위해, VDE 검증 및 인증 기관은 커뮤니케이션 프로토콜과 관련된 당사의 전문 지식을 포괄적으로 확장시켜왔습니다. 이에 스마트 미터링, 스마트 홈이나 E 모빌리티 분야와 같은, 다양한 활용 분야에서의 커뮤니케이션 프로토콜이 모두 지원됩니다. VDE 기관은 이를 위해 커뮤니케이션 테스트를 위한 표준 기술을 이용합니다: TTCN-3.

스마트 미터 게이트웨이를 위한 테스트 서비스들

현재 유효한 에너지 경제 법률(EnWG)는 결산 목적의 전기 에너지 측량을 위한 “측량 시스템” 을 특정 조건 하에서 설치할 것을 요구합니다. 관련 핵심 사항들은 제 21d 조와 21e 조의 요건들에 해당합니다.

측량 시스템은 “계량기 + EnWG에 준한 추가 기능을 보유한 외부 게이트웨이”로 이루어져 있습니다.

게이트웨이는 보정 관련 법규에 따라 다음 요건들을 충족해야 합니다:

  • 별지 20을 통한 보정 규정
  • PTB 요건 50.7
  • PTB 요건 20.1, 제 2조 “추가 장비”

PTB A20.1의 요건 충족을 위해 VDE 기관은 DIN EN ISO 17025에 준하여 공인된 테스트 실험실을 통해, DIN EN 62052-11에 따른 환경 및 EMV 요건들과 관련된 모든 테스트를 제공합니다.

이 테스트는 다음을 포함하고 있습니다:

  • 방전
  • HF 전자기장
  • 빠르게 지나가는 전파 방해
  • 고주파 전자기장에서 발생되는, 도관과 관련된 전파 방해
  • 충격 전압
  • 감쇠 진동
  • 전파 장애
  • IP 보호 유형
  • 충격 및 진동 테스트
  • 기중 이격거리 및 연면 간격

이 테스트를 예컨대 EN 50428 혹은 규격 세트인 EN 60669에 준한 전기 안전성 테스트와 같은 당사가 제공하는 다른 테스트 서비스와 조합하여 이용하여 보십시오.
