2021-04-06 Testing + Certification

VDE机构的电磁兼容性(EMC),EMF,无线电测试和认证

电工产品不仅要能很好地工作,而且要安全,不受干扰。 在操作过程中,不得影响任何其他设备或导致任何不允许的系统受到干扰。 对于无线电设备,必须确保无线电频谱的有效和高效使用。 VDE机构根据国际准则,标准和法律进行EMC和无线电测试。

Contact
Stephanie Werner

VDE机构的测试和认证活动在国际上得到高度认可。 这主要是由于高质量的测试和员工的团结性。 我们的测试实验室得到了DIN EN ISO/IEC 17025的认证,并且被认可的测试实验室(CBTL)得到了IECEE国际认证体系(CB体系)的认证。 认证包括联邦网络机构,德国认证机构(DAkkS)。 同时我们也被联邦汽车运输管理局(KBA)命名为汽车和零部件领域的技术服务机构。 此外,VDE机构被欧盟根据EMV准则2014/30 / EU和无线电设备标准2014/53 / EU确定为标识号为0366的公告机构。

除此之外,我们按照统一的欧洲标准执行以下EMV和无线电测试:

  • EMC发射测试
  • EMC抗扰度测试
  • 电源网络中的EMV谐波和闪烁
  • 根据无线电设备指令2014/53 / EU(RED)第3(2)条进行的无线电测试
  • 车辆和车辆部件的EMV测试和电气测试

为了进行这些EMV测试,VDE 机构拥有高质量的测试和测量设备,确保快速高效的测试。

参观 VDE EMC 实验室(只有英文版)。

服务和测试

我们的服务细节

  • 对产品,系统和组件的EMV和无线电测试
  • 出具EMV和无线电测试报告作为CE标志的基础
  • 具有VDE EMC标志的认证
  • 根据客户规格进行测试
  • 汽车领域:
    - 根据ECE规定对零部件测试以取得E1标志(联邦汽车运输管理局,KBA)
    - 根据工厂标准和ISO标准进行测试
  • 无线电领域:
    - 对低功率(SRD)的无线电设备,蓝牙,WLAN,Zigbee的,ZWave和其他无线电技术的设备 根据ETSI标准进行测试,以证明符合RE(2014/53/EU) 的要求。
    - 如果设备不能或仅能部分地满足协调标准要求或者被认为带有无线模块(“组合设备”),则根据无线电设备准则(2014/53/EU)指定机构出具欧盟型检证书
    - 根据IEC(CISPR)标准对EMC出具CB测试报告和CB证书
    - 根据FCC(美国)或IC(加拿大)的规定进行辐射测量

测试报告,证书和其他服务

  • 具有VDE EMC标志或VDE GS标志的认证
  • EMV和无线电测试报告,作为CE标志的基础
  • 欧盟合格证书
  • 对EMV的CB测试报告和CB证书
  • 关于FCC(美国)的“自我符合性声明(SDoC)”程序的测试报告,根据IC标准(加拿大)出具测试报告
  • 根据KBA(E1标记)对组件和车辆进行认证
  • 符合EMV或无线电标准或符合无线电设备和EMV准则的声明
  • 关于EMV基础知识,无线电设备或特殊EMV或无线电标准的培训
  • 开发过程中关于标准的咨询
  • 对EMV或设备上的电磁场(EMF)或车间内的现场测量
  • 对无线电设备和无线电模块的全球性许可

我们涵盖的一些标准和准则:

  • EMV准则2014/30/EU(CE标志)
  • 无线电设备准则2014/53 /EU(CE标志)
  • 美国(FCC),加拿大(IC)的要求
  • ECE-R10(取得E1标记的车辆所必须的电磁兼容性)
  • 客户规格,特别是汽车EMV领域和电气方面的测试

EMC公告机构

制造商必须确保其生产产品的电磁兼容性,并且必须声明符合EMV准则中所规定的保护要求。通常会根据相关协调标准测试该设备以证明符合安全要求。

该准则还使制造商有机会以其他方式提供证据。

无论选择哪种合格评定程序,制造商都必须按照EMC准则2014/30/EU附录II,III和IV的规定出具技术文件,说明该设备符合EMV准则的基本要求。

制造商也可以选择通过认证机构对技术文件进行评估。我们尤其建议在下列情况下启用认证机构,

  • 如果制造商希望通过独立的主管机构确认证明其符合保护要求
  • 由于产品的特殊性质,协调EMC标准仅适用部分或在应用时存在偏差。

根据EMC准则2014/30/EU,型式检验的结果与评估报告构成欧盟型检证书。

即使您没有在我们这里进行测试,我们也可以颁发欧盟型检证书。

测量设备和规格

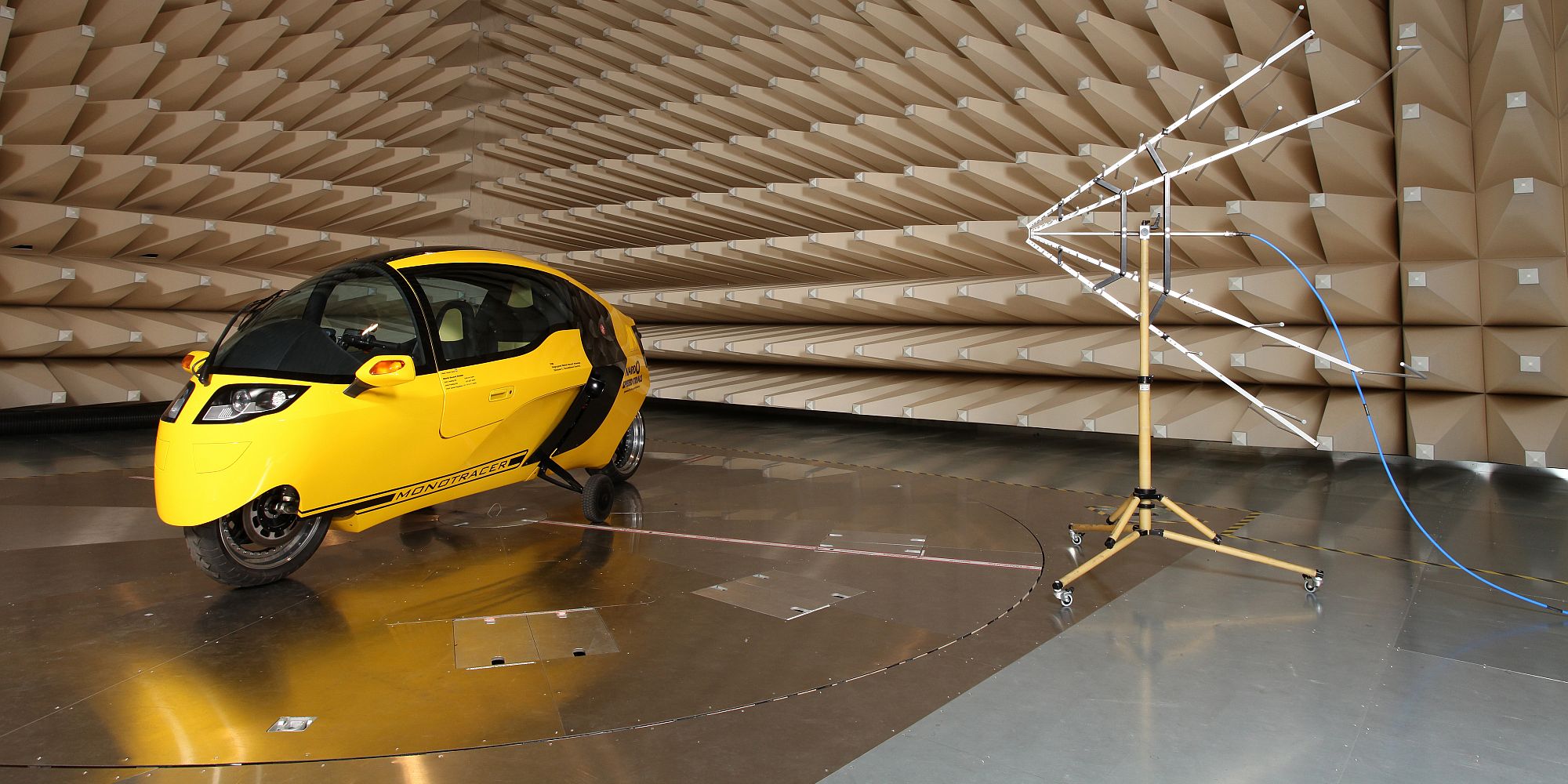

为了给您提供高质量的测试结果,我们的 EMC 测试中心拥有最先进的检测和测量系统。通过使用时间范围测量方法(TDEMI、ESR)可保证快速测量。借助我们的大型消音室(10 m 测量距离)和最先进 3 m 全消音室(也用于控制器!),可以为您的大型装置和设备提供最新技术设施。

此外,我们还对一系列特殊测试设备进行维护,例如用于电子断路器EMC测试的大电流系统,大电流至5000 A以及用于太阳能逆变器的测试设备,以满足客户的特定需求。

一个特别亮点是来自罗德与施瓦茨公司的新型无线电测试系统(TS8997),该系统根据最新要求能在2.4 GHz和5GHz频率范围内自动测量具有多达8个(8!)天线(信号渠道)的WLAN或蓝牙设备 (EN 301 893 V2.1.1)。

可提供最高 230/400V, 125 A, 50 Hz DC 至 1000 Hz 108 A/相位三相电源。另外可在转盘上提供 AC 400 V / 200 A 三相和直流蓄电池模拟器 1000 V / 200 A (100 kW)。作为介质可在转盘上提供水、污水、压缩空气和燃气。

除了下面列出的测试设备外,我们还有大量的辅助设备和附加设备用于监测测试项目或进行修改。 这些产品包括LIN总线,CAN总线,柔性阵列,光纤收发器,通过LWL光纤电缆进行电流测量以及直接在板上进行监控。 罗德与施瓦茨音频分析仪也可用。 与我们的声学实验室一起可以使用麦克风进行测量。

在此请求您的报价

德国现代化的全吸收室

对于无线电模块的测试,我们的全吸收室(FAR)是非常适合的。
VDE

将无线模块集成到机器,家用电器,安装开关或灯具时,必须精确遵守相关规范。必须再次验证安装在新电磁环境中的无线电模块的辐射特性,因为仅在模块或组件级别的测试证明是不够的。对于这种类型的设备,全吸收室 (FAR)提供了最佳条件,因为它具有两个固定天线杆。通过新的全吸收室 (FAR),我们可以高效灵活地进行测试,甚至在开发阶段就对您提供同样的支持和帮助。

利用高宽带(> 600 MHz)的时域仪表和完全吸收技术,可以测量从固定设备以及桌面设备的辐射发射。并且可以在30 MHz至18 GHz的频率范围内非常高速的进行测量。该系统还可以测量高达40(67)GHz的频率。特别是,VDE机构使用该设施能够满足制造商无线电设备指令(RED,2014/53 / EU)的测试和测量要求。

检测大型电动汽车直流充电站

电动汽车充电站
Buffaloboy / stock.adobe.com

根据 EN 61851-21-2 标准,将在我们大型消音室(10 m 测量距离)中为您提供直流充电站检测能力。

该设备设计是专为最高 125 kW 充电功率的直流充电站设计的。直接在消音室的转盘上提供一个用于交流电压端的接口,以及一个用于电动汽车的模拟器(蓄电池模拟器)。当然,除了在消音室内进行测量以外,还可以对直流充电站进行其他 EMC 检测(比如抗干扰性)。

对于功率超过 125 kW 的充电站,我们可以为您评估获得我方认证机构的 EMC 或 RED(无线电设备准则)认证的途径。

蓄电池模拟器除了模拟配备蓄电池的电动汽车以外,还可以执行全面的检验,可在 EMC 检测期间为监督试样而执行这些检验。比如可以详细分析充电站与电动汽车之间的 PLC 数据传输。将持续测量并记录充电量的时间变化曲线和所有充电参数(电流、电压、功率)

面积约 120 m² 的大型隔音室也可用于燃气驱动的设备

在我们的大型隔音室内可对大型试样进行特别有效的抗干扰性 EMC 检测(比如暴冲、浪涌、静电、振荡波、磁场)。

大型隔音室内的技术设施得到了大幅改善。这样可以有效、快速地执行所有 EMC 相关功率的排放和耐抗性检测。隔音室专为极大、极重的试样而设计,配备有最高 125 A/相位三相 AC 接口。通过底部的防水隔膜可毫无问题地运行含水和污水的试样。此外,通过受控的控制废气和燃气探测器,即可安全运行燃气或制冷剂驱动的试样。


利用我们多样化的测试选项

测量室

  • 减震器大厅测量距离为10米,转盘直径为6米,尺寸为23米x 16米x 10米,门的尺寸为4米x 4米,承载能力为5吨,转盘下的地窖中的屏风舱(2.5米×2.5米) 用于测试必要附属设备。
    最高 125 kW 直流充电蓄电池模拟器,带有安装在转盘中的接口(C 3 x 125 A 和 3 x 200 A;DC 至 1000 V / 200 A 和通讯)。
  • 大型消音室(110 qm),带有落地入口和防水底部护板
  • 五个屏风舱(15至25平方米)
  • 用于脉冲测试汽车的屏蔽测试室
  • 用于辐射和发射预测量的全封闭式吸收体大厅(20 MHz至3 GHz)(3米测量距离)
  • 用于汽车部件(ACTC)的吸音器大厅(6.5 m x5m),永久配置的测试台可快速测量,缩短安装时间
  • 装配现场

排放

  • 在30 MHz到18(40)GHz,3m和10 m测量距离下的吸收体大厅中进行测量
  • 多种现代化时域测量系统TDEMI X和ESR,用于进行极快的前期和最终测量
  • 网络模拟高达200 A/相的干扰电压测量站
  • 4通道的裂缝分析仪
  • 带TDEMI X的全自动,快速测量站,用于测量无线电干扰功率
  • 用于测量9 kHz - 30 MHz磁场强度的环形天线
  • 高达26 GHz(40 GHz)的发射测量功能
  • FCC测量(转台中的110 V,60 Hz,3相至100 A /相)

网络干扰

我们使用线性放大器(无开关电源)对高达75 A /相的谐波电流,电压波动和闪烁进行精确测量,也适用于日本和韩国的线路阻抗。

  • 同时快速测量三相谐波和闪烁
  • 电源:3相,连续功率25kVA/相,短时功率(〜1h)每相37kVA,频率:DC-5kHz,也适用于空客的要求(900Hz)
  • 全新电源 2:3 相,每相位持续功率 7.5 kVA,每相位短时间功率 (~ 1 h) 15 kVA,频率:DC – 5 kHz

抗干扰能力

  • 脉冲型干扰,如浪涌(8 kV),脉冲(7 kV),耦合网络高达100 A/相,ESD(30 kV)
  • 大功率辐射20 MHz至6 GHz放大器,无需对测试体进行重装,直接在大型吸收大厅或第二个完全吸收室(FAR)中进行
  • 高达100 A/相的三相电压变化和短时中断
  • 高频流入(耦合网络高达63 A /相)
  • 具有能量技术频率的磁场(体积高达3米×3米×3米)
  • 符合取代 EN 61000-4-39 标准的全新医疗标准 EN 60601-1-2 的试验台(用于模拟设备附近 RFID 和移动通信的近场检测)。模拟 9 kHz 至 26 MHz 和 380 MHz 至 6 GHz 的磁场。
  • 对电源电压谐波的抗干扰性(最高100A/相的连续电流)
  • 用于抗扰度测试的不同操作

无线电系统和无线电模块

  • 用罗德与施瓦茨TS8997设备进行无线电测量站
  • 滤波器矩阵,配备适用于常用无线电系统的滤波器 (2.4 GHz、868 MHz、5 GHz)
  • 根据EN 303447,150 kHz以下对机器人割草机和的其他无线电设备的测量站
  • 高达67 GHz的频谱分析仪FSW
  • 合适的天线
  • 完全吸收-无线电测量室(“完全消声”),测量距离为3米

EMF (electromagnetic fields, protecting people in fields)

  • Field probes for magnetic fields, electric fields from 5 Hz to 3Ghz

无线电设备的测试和认证

无线电测试

无线电测试

根据无线电设备准则(2014/53 / EU)第2.1条的规定,无线电设备的定义是“旨在为无线电通信和/或无线电定位发射和/或接收无线电波的电气或电子产品,以及为了无线电通信和/或无线电定位进行按预期发射和/或接收无线电波所需要的附属设备,如天线”。

无线电测试

根据无线电设备准则(2014/53 / EU)第2.1条的规定,无线电设备的定义是“旨在为无线电通信和/或无线电定位发射和/或接收无线电波的电气或电子产品,以及为了无线电通信和/或无线电定位进行按预期发射和/或接收无线电波所需要的附属设备,如天线”。

在无线电设备准则范围内,我们检查您的EMV,频谱使用情况,设备和无线电系统的安全性。 在组合设备(带无线接口的设备)的测试领域,我们拥有丰富的经验。

我们为您检测近距离(100米内)的无线技术,如WLAN,蓝牙,ZigBee以及用于远程控制或传感器技术的专有无线电技术(例如,868 MHz频段)。我们通过与合作伙合作伴也涉及GSM和LTE的检测服务。
此外,我们根据2014/53 / EU准则为您提供由我们的认证机构颁发的欧盟型式检验证书(“EU型式检验证书”)。

移动系统

无线电设备的认证机构

在协调标准第3条第(2)款没有或仅部分适用于“无线电频谱的高效和有效使用”基本要求的情况下,无线电设备准则(RED)(2014/53/EU)敦促启用认证机构。

移动系统

在协调标准第3条第(2)款没有或仅部分适用于“无线电频谱的高效和有效使用”基本要求的情况下,无线电设备准则(RED)(2014/53/EU)敦促启用认证机构。

很多情况是,已经预先测试过的无线电模块安装在没有无线电接口的设备中。 然后产生一个所谓的“组合设备”。 在这种情况下,启用认证机构通常是强制性的,因为制造商无法为新的组合设备提供完整的无线电测试报告。

我们被认证为欧盟编号为0366(NANDO数据库)的无线电设备认证机构,并根据文件审查提供下列文件:

  • 根据准则2014/53/EU的欧盟型检证书(欧盟型检证书)
  • 欧盟型检证书评估报告

即使您没有在我们机构进行任何测试,我们也可以为您出具欧盟型检证书。

地面无线站点

全球无线产品认证

我们的国际服务可协助您在全球范围内审批您的无线电设备和无线电模块。

地面无线站点

我们的国际服务可协助您在全球范围内审批您的无线电设备和无线电模块。

几乎全球范围内,无线电产品都需符合相应的法律法规。 因此,在各国的认证或注册是合法销售使用无线电技术进行通信交流的先决条件。

除电磁兼容性(EMC)外,此类产品首先必须符合有关各国适用法律要求中关于频谱使用的规定。 在欧洲强制遵循无线电设备准则(RED)。 在许多国家,VDE根据RED测试的产品以及获得欧盟型检证书的产品可以进行相应的认证和批准。 在某些国家,有些需要在当地进行检测,有些可能需要检测报告,例如,按照美国FCC的规定使用,以满足当地的认证要求。

得益于我们的国际网络,在处理当地必须的测试以及根据现有的测试报告进行认证时,我们是理想的合作伙伴

我们为您提供的特殊服务:
我们始终关注现有证书的有效性并及时通知您,以便您可以继续在目标市场合法的销售您的产品。

车辆EMC和车辆部件

在现代化汽车中,EMC在广泛的电子产品的安全运行中发挥着重要作用。 在车辆和车辆部件的EMV和电气测试领域,VDE 机构为您提供量身定做的测试和认证服务。 我们根据大型汽车和卡车制造商(OEM)的国内和国际标准和工厂规格进行检测。 对客户的规格检测也是我们服务项目组合的一部分。 这些包括例如环境和机械测试。

法律领域

我们是联邦汽车运输管理局(KBA)指定的 A 类和 D 类技术服务机构(KBA-P 00021-97)针对 EMV(车辆和零部件,四轮车以及两轮或三轮车辆)对于高速电动自行车或者时速低于 45 km/h 的电动助力车,我们可以与合作伙伴一起向德国联邦机动车运输管理局提交车型认可,这时我们将按照欧洲经济委员会汽车法规的规定进行 EMC 检测。我们同样可以依据小型电动车型条例 (eKFV) 为您提供电动滑板车 EMC 检测服务。


测量设备

  • 用高达200V/m的天线进行辐照
  • 带状线辐照
  • BCI方法(电流注入)
  • 使用特殊的近场天线进行近场模拟(辐照)
  • 发射测量(CISPR 25)
  • 发射测量磁场
  • 高压元件的测试
  • 全面的模拟支持(CAN,LIN,Flexray,电流测量等)
  • 水,污水,气压
  • 通过滤波器的特殊高压电源(最高1000 V / 200 A)
  • 近场天线测试“手机测试”(ISO 11452-9)
  • 用于EMC行车测试的现代底盘测功机,带踏板驱动(电动自行车,电动自行车)

汽车领域的全新服务

 全新的组件和电动汽车检测系统现在可以方便地检测 ISO 脉冲以及对比如在轻混合动力汽车中使用的 48 V 车载电路技术进行电气检测。通过提供全新的 BCI 测量位置,我们汽车领域的产能得到了额外扩展。

电动助力车和电动自行车检测

在电动自行车和电动助力车 EMC 检测领域,我们通过为自行车行业知名品牌进行大量检测积累了丰富经验。

我们拥有一套自动 EMC 安全试验台,在上面可使电动自行车进入定义的、符合标准要求的行驶状态。该试验台现在也得到了扩建,以容纳货运自行车。

在注意有效设计必要的 EMC 检测情况下,我们同样拥有记录全面批量检测(比如通过“一致性结论”(Statement of Conformity))的丰富经验。这样我们的客户可在执行最少数量的必要检测情况下,将高安全性的自行车投放市场。
