전자기적 호환성 (EMC), EMF, 무선 통신 - VDE 기관을 통한 검증 및 인증

전자기술적 제품들은 문제없이 기능해야 할 뿐만 아니라 또한 안전하고 간섭에 대해 저항력이 있어야 합니다. 이런 제품들은 또한 작동 중 다른 기기들에 영향을 미쳐서는 안 되며, 승인되지 않은 시스템 섭동을 야기해서는 안 됩니다. 무선 통신 설비의 경우에는, 전파 스펙트럼의 효과적이며 효율적인 이용이 보장되어야 합니다. VDE 기관은 국제적 표준 방침, 규정 및 법령에 기반한 EMC 및 무선 통신 테스트를 실행합니다.

Contact

Hartmut Berndt

VDE 기관의 검증 및 인증 활동은 국제적으로 널리 인정받고 있습니다. 이는 무엇보다 테스트의 높은 품질과, 직원들의 성실성에 기인합니다. 당사의 테스트 실험실은 DIN EN ISO/IEC 17025 에 따라 승인되었으며, 또한 국제적 인증 시스템인 IECEE (CB 시스템)에 의해서도 인정받은 테스트 실험실(CBTL)입니다. 이 인정은 정부 기관인 독일 인정 기관(DAkkS)에 의해 이루어졌습니다. 당사는 또한 연방 자동차청(KBA)로부터도 차량 및 차량 부속 분야의 기술 서비스를 제공하게끔 지명되었습니다. 나아가 VDE 기관은 EMC 표준 방침 2014/30/EU와 무선 설비 표준 방침 2014/53/EU를 수행하게끔 승인된 기관(“Notified Body”)으로서 EU로부터 등록번호 0366번을 수여받고 인정받은 바 있습니다.

당사는 특히 통합된 유럽 표준 규정에 따라 다음 EMV 및 무선 통신 테스트를 제공합니다:

  • EMC - 방출 테스트
  • EMC - 간섭 저항력 테스트
  • EMC - 전력 공급망에서의 고조파/명멸
  • 무선 설비 방침 2014/53/EU(RED)의 제 3조 (2)에 따른 무선 통신 테스트
  • 자동차 및 자동차 부품에 대한 EMV 테스트 및 전기 테스트

해당 EMC 테스트의 수행을 위해 VDE 기관은 매우 뛰어난 테스트 및 측량 장비들을 갖추고 있어서, 신속하고 효율적으로 테스트를 수행할 수 있습니다.

서비스 및 테스트

당사는 EMC와 무선 통신 테스트에 있어서 당사의 파트너가 되어드립니다

  • 자동화 기술, 실험실 기기
  • 전기 설치 스위치
  • 전동 공구
  • 무선 설비 및 무선 모듈(Wifi, ZigBee, ZWave, Bluetooth 등)
  • 가정 기기
  • 대전류 회로 차단기
  • 정보 기술 장비들 (ITE)
  • 차량 및 차량 부속 (자동차)
  • 조명 및 조명 부속품
  • 의료 기기
  • 극초단파 기기
  • Pedelecs(25km/h 이하) 및 고속 e-자전거들(45km/h)
  • 태양력 인버터
  • 기타 다양한 전자 기기, 부품 및 시

당사의 서비스 세부사항

  • 제품, 시스템 및 부속에 대한 EMV 및 무선 통신 테스트
  • CE 표시 획득을 위한 기반으로서 EMC 및 무선 테스트 보고서 작성
  • VDE-EMC-마크 인증
  • 개별 고객의 요청에 맞춘 테스트
  • 자동차 분야:
    - E1 마크(연방 자동차청, KBA)의 발급을 위한, ECE 규정들에 따른 부품 테스트
    -출고 기준과 ISO 규정에 따른 테스트
  • 무선 통신 분야:
    - 소출력(SRD) 무선 설비, Bluetooth, 무선랜, Zigbee, ZWave 및 기타 무선 기술을 포함한 무선 설비를 위한 RE (2014/53/EU) 방침상의 요건과의 합치를 증명하기 위한 ETSI 규정에 따른 테스트
    - 승인된 기관에서 발급하는, 무선 설비 방침(2014/53/EU)에 따른 EU 유형 평가 확인서. 통합 규정상의 요건을 충족하지 못하거나 부분적으로만 충족할 때, 혹은 기기가 무선 모듈을 포함하고 있을 때(“Combined Equipment”) 발급받을 수 있음
    - IEC(CISPR) 규정에 준한, EMC에 대한 CB 테스트 보고서와 CB 인증서 발급
    - FCC (미국)혹은 IC(캐나다)의 규정에 따른 방출 측량

테스트 보고서, 인증 및 기타 서비스

  • VDE-EMC 마크나 VDE-GS-마크를 통한 인증
  • CE 표시 획득을 위한 기반으로서의 EMC 및 무선 테스트 보고서
  • EU 적합성 증명
  • EMC에 대한 CB 테스트 보고서 및 CB 인증서
  • FCC(미국)에 따른 “적합성 자가 선언 (SDoC)” 절차를 위한 테스트 보고서, IC 규정(캐나다)에 따른 테스트 보고서
  • KBA(E1 표시)를 통한 차량 및 차량 부품 인증
  • EMC 혹은 무선 규정 혹은 무선 설비 표준 방침 및 EMV 표준 방침에 대한 적합성 진술(“Statement of Conformity”)
  • EMC, 무선 설비 혹은 특수한 EMC나 무선 통신 규정에 관한 교육
  • 개발 단계에서의 규정 관련 상담
  • 귀사의 시설이나 공간에서의 EMC나 전자기장(EMF) 현지 측정
  • 무선 기기 및 무선 모듈에 대한 국제적 인가

당사가 준거하는 규정 및 방침들은 다음을 포함합니다:

  • EMC 표준 방침 2014/30/EU (CE 표시)
  • 무선 설비 표준 방침 2014/53/EU (CE 표시)
  • 미국(FCC), 캐나다(IC)에 따른 요건들
  • ECE-R 10 (E1 마크 획득을 위한 차량의 전자기적 호환성)
  • 개별 고객의 요청. 특히 자동차 EMC 및 전자 테스트 분야에서

EMC 승인 기관

생산자는 자신이 생산한 물품의 전자기적 호환성을 보증해야 하며, EMC 법규에 따른 보호 요건들이 충족되어 있음을 선언해야 합니다. 기기의 보호 요건에 대한 합치 여부는 보통 통합된 표준 규정에 따른 관련 테스트를 통해 입증됩니다.

그러나 표준 방침에 따르면, 생산자는 또한 다른 방식으로 이를 입증할 수도 있습니다.

적합성 평가를 위해 어떤 형식의 절차를 선택하든 간에: 생산자는 EMC 표준 방침 2014/30/EU의 첨부 II, III과 IV의 규정에 따라 기술적 문서를 작성해야 합니다. 이 기술적 문서를 통해 기기가 EMC 표준 방침의 기본 요건들을 충족한다는 점이 드러나야 합니다

생산자는 이러한 기술적 문서의 평가를 특정한, 지명된 기관에 위임할 수도 있습니다. 지명된 기관 위촉은 특히 다음 경우에 추천됩니다.

  • 생산자가 보호 요건의 충족에 관한 증거를 준비하는 과정을 독립적이고 전문적 능력이 있는 기관을 통해 확증받고 싶을 때
  • 통합된 EMC 규정들이 제품의 특수한 성질로 인해 부분적으로만 적용 가능하거나 혹은 변칙적으로 적용되어야 할 때

EMC 표준 방침에 따른 유형 평가 결과는 EMC 표준 방침 2014/30/EU에 준한 EU 유형 평가 확인서(“EU-Type Exmination Certificate”)와 평가 보고서로 구성되어 있습니다.

귀하가 당사 건물에서 테스트를 수행하지 않았더라도, 당사는 귀하에게 EU 유형 평가 확인서를 발급해드릴 수 있습니다.

측량 설비 및 사양

귀하께 질적으로 높은 결과를 제공해드리기 위해, 당사의 EMC 테스트 센터는 첨단의 테스트 및 측량 시스템을 갖추고 있습니다. 시간 영역 측량 과정(TDEMI, ESR)의 도입을 통해 신속한 측량이 이루어집니다. 당사의 대형 무반향실(측량거리 10m)를 통해, 당사의 설비는 가장 최근의 기술 발달 상황을 반영하고 있으며, 대형 기기와 설비의 측량에도 알맞습니다.

나아가 당사는 개별 고객의 특별한 요청에 응하기 위해 특수 테스트 설비도 갖추고 있습니다. 예컨대 전기 회로 차단기의 EMC 테스트를 위한 5000 A 이하의 다전류 설비, 태양열 인버터를 위한 테스트 설비들이 이에 속합니다.

특히 주목할 만한 것은 새로 도입한 Rohde & Schwarz (TS8997)사의 무선 통신 테스트 시설입니다. 이 시설은 최신 버전의 요건에 따라 주파수 영역 2,4 GHz und auch 5 GHz (EN 301 893 V2.1.1)내의 총 8(8!)개까지의 안테나(채널)을 포함하여 무선랜 혹은 블루투스 기기를 자동 측정할 수 있습니다.

에너지 공급은 230/400V, 125 A, 50 Hz DC 이하, 1000 Hz 108 A/Phase 3ph 이하로 유지됩니다. 물, 폐수, 압축 공기 및 턴테이블이 매개로 이용됩니다.

아래에 열거된 테스트 설비 외에도 당사는 피실험체의 감독 혹은 개선을 위한 다양한 도구 및 추가 부속 기기를 갖추고 있습니다. LIN-Bus, CAN-Bus, Flexray, LWL 트랜스시버, LWL을 통한 전류 측정 등 실험대를 직접 감독하기 위한 여러 다른 가능한 수단들이 이에 속합니다. Rhode & Schwarz 오디오 분석기도 사용 가능합니다. 당사의 음향 실험실의 협력을 통한 마이크를 이용한 측정도 가능합니다.

당사의 다양한 테스트 가능성들을 활용해 보세요

측정 공간

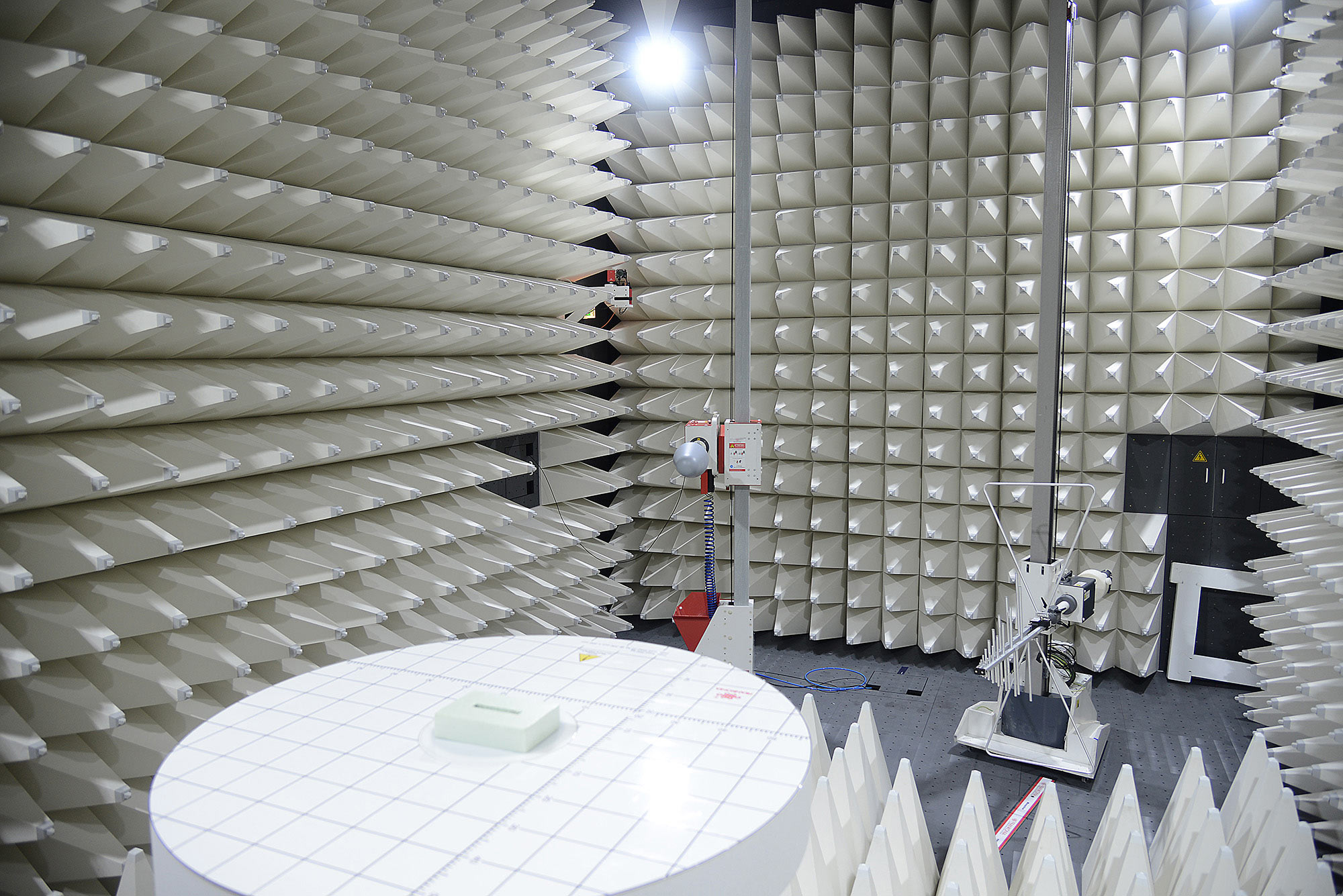

  • 측량 거리 10 미터, 턴테이블 지름 6미터의 무반향실. 용적 23 m x 16 m x 10 m, 문 크기 4 m x 4 m, 적재량 5 톤. 턴테이블 아래의 지하실에는 피실험체의 필수적인 추가 부속 기기를 위한 차폐 공간(2,5 m x 2,5 m)이 마련되어 있습니다.
  • 지상 출입구가 있는 대형 캐비넷(110 m2)
  • 5개의 추가 차폐 캐비넷(15-25 m2)
  • 자동차 충격 테스트를 위한 차폐처리된 테스트실
  • 복사 및 방출 선측정(측정 거리 3m)을 위한 소형 완전 무반향실(20 MHz bis 3 GHz)
  • 신속한 테스트 및 준비 시간 최소화를 위해 고정된 테스트 테이블을 갖춘 자동차 부품(ACTC)를 위한 바닥면 크기 6.5m x 5m의 무음향실
  • 설치실

간섭 전파 송출

  • 30 MHz부터 18 (40) GHz까지의 무반향실에서의 측정, 측량거리 3m, 10m
  • 초고속 선측정 및 후측정을 위한 첨단 시간 영역 측정 시스템 TDEMI X와 ESR 다수 구비
  • 200 A/Phase까지의 전원 임피던스 안정화 회로망을 포함한 간섭 전류 측정소
  • 4채널 클릭 분석기
  • 완전 자동화되었으며 전파 간섭 세기의 측정을 위해 TDEMI X가 구비된 초고속 측정소
  • 자기장 세기 9 kHz - 30 MHz 측정을 위한 루프 안테나
  • 26 GHz (40 GHz)까지의 방출 측정 용량
  • FCC 측정 (턴테이블 내부에서 110 V, 60 Hz, 3 단계, 100 A/Phase까지)

시스템 섭동

당사는 고조파 간섭, 전압 요동과 명멸에 대한 75A/Phase까지의 선형 증폭기(전환력 공급 없음)를 통한 정밀 측정을 일본 및 한국의 그리드 임피던스에 대해서도 제공합니다.

  • 고조파와 명멸 3단계 동시 측정
  • 전력원: 3 단계, 지속 출력 단계당 25 kVA, 단기 출력 (1 시간 까지) 단계당 37 kVA, 주파수: DC – 5 kHz, Airbus 요건(900 Hz)에도 적합

간섭 저항력

  • 상승(8 kV), 버스트(7 kV)와 같은 100A/Phase, ESD (30kV)까지의 커플링 네트워크를 통한 펄스 제어 간섭 세기
  • 피실험체의 재조립 없이 앰프의 높은 출력을 이용해 대형 무반향실이나 제 2의 완전 방향실(FAR)에서 이루어지는, 20 MHZ부터 18GHZ까지의 복사
  • 전압 변화 및 100A/Phase까지의 단기 방해, 3 단계로 구성
  • 고주파 유입 (63A/Phase 까지의 커플링 네트워크)
  • 에너지 기술적 주파수가 포함된 자기장(부피 3m x 3m x 3m까지)
  • 네트워크 전압 고조파(지속 전류 100A/Phase까지)에 대한 간섭 저항력
  • 간섭 저항력 조사를 위한 다양한 조작 기구

무선 설비와 무선 모듈

  • Rohde & Schwarz TS8997가 딸린 무선 통신 측정소
  • 로봇 잔디깎이 및 기타 EN 303 447에 따른 150 kHz 이하의 무선 설비를 위한 측정소
  • 스펙트럼 분석기 FSW, 67 GHz까지
  • 적합한 안테나
  • 완전 무반향 무선 통신 측정실(“Fully Anechoic”), 측량거리 3m (건축 중)

EMF (전자기장 내부에 있는 인력의 보호)

  • 5 Hz부터 3 GHz까지의 자기장, 전기장 샘플

무선 설비의 검증 및 인증

무선 통신 테스트

무선 통신 테스트

무선 설비는 무선 통신 표준 지침(2014/53/EU) 2.1 항에 따라 “무선 통신 그리고/혹은 전파 탐지의 목적으로

규정에 맞는 무선 전파를 송출하거나 수신하는 전기 혹은 전자 생산물, 혹은 무선 통신 그리고/혹은 전파 탐지의 목적으로 규정에 맞는 무선 전파를 송출하거나 수신할 수 있게끔 안테나와 같은 추가 부속을 필요로 하는 전기 혹은 전자 생산물”로 정의되어 있습니다.

무선 통신 테스트

무선 설비는 무선 통신 표준 지침(2014/53/EU) 2.1 항에 따라 “무선 통신 그리고/혹은 전파 탐지의 목적으로

규정에 맞는 무선 전파를 송출하거나 수신하는 전기 혹은 전자 생산물, 혹은 무선 통신 그리고/혹은 전파 탐지의 목적으로 규정에 맞는 무선 전파를 송출하거나 수신할 수 있게끔 안테나와 같은 추가 부속을 필요로 하는 전기 혹은 전자 생산물”로 정의되어 있습니다.

당사는 무선 설비 표준 방침 분야에서 EMC, 스펙트럼 이용 및 귀사 기기들 및 무선 설비의 안전성을 테스트해드립니다. 당사는 복합 기기(무선 인터페이스가 있는 기기들)의 테스트 분야에서 광범위한 경험을 쌓아왔습니다.

 당사는 무선랜, 블루투스, Zigbee 등 근거리(100m 까지) 무선 통신 기술, 또한 원격 조정이나 측정기(예컨대 868 MHz 주파대)를 위한 무선 통신 기술도 테스트해드립니다. GSM와 LTE는 협력 업체를 통해 테스트해드립니다.
나아가 당사는 당사의 승인된 기관을 통해 표준 방침 2014/53/EU에 따른 EU 유형 테스트 확인서(„EU-Type Examination Certificate“)를 발급해드립니다.



모바일 무선 설비

무선 설비를 위해 승인된 기관

통합된 규정이 제 3항 (2)에 따른 기본 요건인 “효율적이고 효과적인 사용”에 대해 적용될 수 없거나 부분적으로만 적용이 가능한 경우, 무선 설비 표준 방침(„Radio Equipment Directive“ RED) 2014/53/EU는 승인된 기관의 위촉을 의무적으로 요구하고 있습니다.

모바일 무선 설비

통합된 규정이 제 3항 (2)에 따른 기본 요건인 “효율적이고 효과적인 사용”에 대해 적용될 수 없거나 부분적으로만 적용이 가능한 경우, 무선 설비 표준 방침(„Radio Equipment Directive“ RED) 2014/53/EU는 승인된 기관의 위촉을 의무적으로 요구하고 있습니다.

당사는 EU-번호인 0366 (NANDO-데이터뱅크)를 받아 무선 설비를 위해 승인된 기관으로서 지명되었으며, 문서 테스트를 기반으로 하여 다음 문서를 작성해드립니다:

  • 표준 방침 2014/53/EU에 따른 EU 유형 테스트 확인서(„EU-Type Examination Certificate“)
  • EU 유형 테스트 확인서 발급을 위한 평가 보고서

귀하가 당사 건물에서 테스트를 수행하지 않았더라도, 당사는 귀하에게 EU 유형 평가 확인서를 발급해드릴 수 있습니다.



지구 기지

Wirless 제품들을 위한 국제적 인증

당사는 국제적 서비스를 통해 귀하의 무선 기기들 및 모듈이 세계 시장에 진입할 수 있게끔 도와드립니다.

지구 기지

당사는 국제적 서비스를 통해 귀하의 무선 기기들 및 모듈이 세계 시장에 진입할 수 있게끔 도와드립니다.

무선 기능이 딸린 제품들은 거의 세계 어디서나 법적 규정들의 적용을 받습니다. 그렇기에 다양한 국가에서 인증을 획득하는 것 혹은 등록을 받는 것은, 통신을 위한 무선 기술을 활용하는 제품들을 합법적으로 유통 배급하기 위한 기본 전제가 됩니다.

이러한 제품들은 전자기적 호환성(EMC)을 준수해야 하고, 또 무엇보다 각 국가 내에서 유효한 요건상에 명시된 스펙트럼 이용에 관한 규정들을 준수해야 합니다. 유럽에서는 이 경우 무선 설비 표준 방침(Radio Equipment Directive, RED) 의 적용이 의무화되어 있습니다. 많은 나라들에서는 VDE가 RED에 따라 테스트한 후 EU 유형 테스트 확인서를 수여한 제품들은 상응하는 인증을 받으며 그리하여 진입이 허가됩니다. 기타 다른 나라들에서는 현지에서 테스트를 받거나 혹은 예컨대 미국에서의 사용을 위한 FCC 규정에 따른 테스트 보고서를 제출해야만 현지에서 인증을 받기 위한 요건을 충족할 수 있습니다.

당사의 국제적인 네트워크에 의지하여, 당사는 귀하의 이상적인 파트너가 되어 현지에서 꼭 필요한 테스트들을 받기 위한 절차 및 이미 상존하는 테스트 보고서에 기반한 인증을 받는 절차의 진행을 곁에서 도와드립니다.

귀하를 위한 당사의 특별한 서비스:
당사는 이미 발급된 인증서의 유효기간을 언제나 눈여겨 보고 있다가, 귀사가 앞으로도 계속해서 목적 시장에서 제품을 판매할 수 있게끔 적절한 시간에 공지를 드립니다.

차량 및 차량 부속품의 EMC

현대의 차량에서 여러 전자 기기가 안전하게 작동하려면 EMC가 중요합니다. VDE 기관은 차량 및 차량 부품에 대해 EMC 및 전기 테스트 분야에서 귀하의 니즈에 따라 맞춤형으로 테스트 및 인증 서비스를 제공합니다. 이에 있어서 당사는 국내 및 국제적 규정 및 대형 자동차 및 화물차량 생산 사양(OEM) 따른 테스트를 수행합니다. 그러나 당사의 포트폴리오에는 개별 고객에 대한 맞춤형 테스트도 포함되어 있습니다. 여기에는 예를 들어 환경 및 공학 테스트도 포함됩니다.

법적 분야

(유형 인가 KBA, E 표시)

당사는 연방 자동차청(KBA)가 지명한, EMC(차량 및 차량 부품, 사륜, 이륜 및 삼륜 구동 차량)과 경보 방치 분야의 카테고리 A와 D(Nr. KBA-P 00021-97) 기술적 서비스 제공자입니다. 당사는 고속 E-자전거와 시속 45km 이하의 전기 이륜 차량(S-Pedelec)에 대해 연방 자동차청을 통한 전체 승인을 제공합니다.

측량 장비

  • 200V/M 까지의 안테나를 통한 복사
  • 복사
  • TEM 연료 전지
  • BCI 메소드 (전류 커플링)
  • 특수 근접장 안테나를 통한 근접장 시뮬레이션(복사)
  • 방출 측정 (CISPR 25)
  • 자기장 방출 측정
  • 고전압 부품 테스트
  • 광범위한 시뮬레이션 지원(CAN, LIN, Flexray, 전류 측정 등)
  • 물, 폐수, 압축 공기
  • 필터를 통한 특수 고전압 공급 용량 (1000 V / 200 A 까지)
  • 근접장 안테나 테스트 “Handy-Test” (ISO 11452-9)
  • 페달 구동을 포함한(Pedelecs, E-자전거) EMC 이륜 구동 차량 테스트를 위한 첨단 샤시 다이너모미터

귀하의 시장에서의 성공을 위한 당사의 전문 능력

VDE 인증 및 검증 기관의 전문가들은 표준 방침과 관련된 또 규정 및 기술적 가능성들과 관련된 귀하의 질문들에 기꺼이 대답해드리며, 인정된 기술 규정들에 준한 적합성 요건들에 관해 설명해드립니다.

고객의 요청에 따라 외부 엔지니어 사무실을 제공할 수도 있습니다. 이렇게 회로와 기기들의 EMC를 요건에 맞추어 최적화하기 위한 솔루션들이 제공됩니다.
