VDE 기관을 통한, 국제적 표준에 준한 케이블 및 도관의 검증과 인증
weyo / stock.adobe.com
2021-04-06 Testing + Certification

케이블과 도관 - VDE 기관을 통한 검증 및 인증

케이블과 도관은 전기 기술 분야에서 전력 분배 및 에너지 사용에 대해 중심적인 역할을 합니다. 그렇기에 이 부품들의 안전성은 특히 중요하게 지켜져야 합니다. 케이블과 도관의 결함은 화재의 위험으로 이어집니다. VDE 기관은 케이블과 도관을 에너지 전송, 신호 및 데이터 전송의 용도에 맞추어 검증 및 인증하며, 그리하여필요한 수준의 안정성 및 품질을 지키는 데에 크게 기여합니다.

Contact
Andreas Ostheimer
데이터 케이블이든, 중전압 혹은 고전압 케이블이든 - VDE 기관이 검증 및 인증해드립니다
VDE

절연 호스 및 밴드의 케이블 및 도관에 대한 검증과 인증은 물론, 신체 보호 장비들 및 전압 테스트기에 대한 테스트까지, 당사의 특수 실험실은 국제적으로 높이 인정받는 다양한 테스트들을 제공합니다. 테스트는 국내적 및 국제적으로 통일된 규정에 준한 가이드라인상의 요구 사항에 따라 이루어집니다. 추가로 당사는 개발 단계에서의 테스트

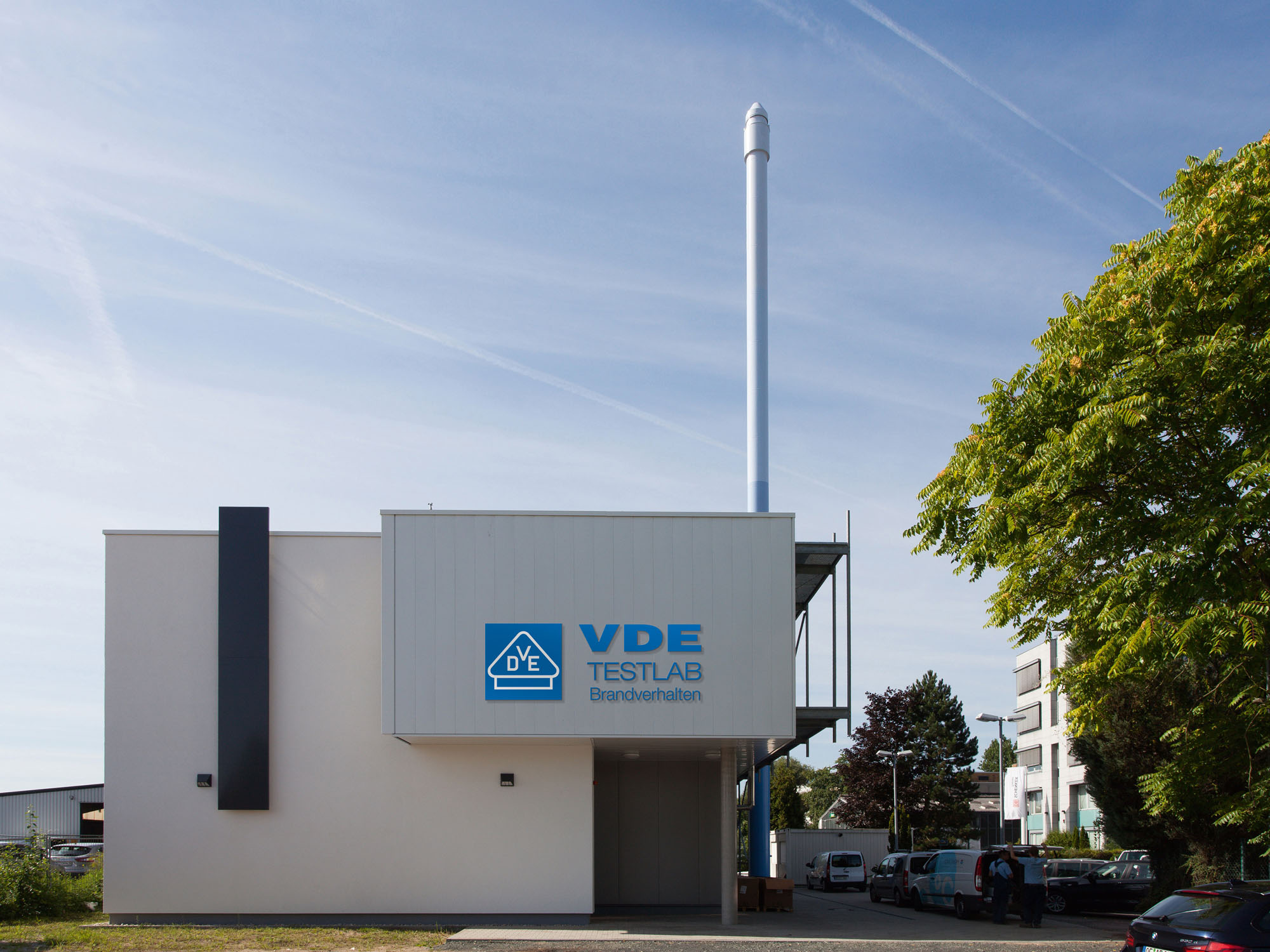

VDE 기관의 화재 테스트 센터

VDE 기관의 케이블과 도관을 위한 최첨단의 내화력 테스트 센터는 산업체들로부터 들어오는 다량의 화재 테스트

VDE 기관의 실험실에서는 BauPVO, 즉 건축물에 설치되는 모든 종류의 케이블에 대한 테스트도 수행됩니다. 또한 차량 도관 및 기차 도관 테스트에 더해, 기타 여러 다른 적용 분야를 위한 테스트들도 수행됩니다. 할로겐 비함유 제품들 테스트 외에도, 폐기 가스 정화가 매우 효율적으로 이루어지므로, 할로겐 포함 케이블 및 도관의 테스트도 수행 가능합니다. 케이블과 도관을 소각할 때 발생하는 독성 기체 측량도 당사가 수행하는 중요한 테스트들 중 하나입니다.

VDE 기관은 화재 테스트 센터를 짓는 데에 있어서 안전성과 환경 보호에 매우 높은 수준의 주의를 기울였습니다. 배기 가스 정화를 통해 유해 물질이 공기 중에 방출될 가능성이 미리 차단됩니다.

VDE 기관의 화재 센터에서 제공하는 서비스는 다양하며, 특히 다음을 포함합니다:

  • DIN EN 50173 혹은 IEC 11801에 준한 데이터 케이블의 연소 특성
  • EN 50399(BauPVO의 맥락) 및 VDE와 IEC 규정, 예컨대 IEC/EN 60332-3-21에서 25 혹은 VDE 0472-804에 준한 번들 화재 테스트
  • EN 60332에 따른 개별 화재 테스트 (또한 ISO 6722에 따른 차량 테스트)
  • EN 61034와 EN 50399에 따른 매연 농도 검사
  • 유해 가스 조사, 예컨대 할로겐화수소산의 성분 혹은 EN 60754-1/-2에 따른 산성 측량
  • 다양한 규정에 따른 할로겐 비함유 확증 및 독성 인덱스 확정
  • 플라스틱 파이프 및 모선 배분 시스템 테스트
  • 자동차 도관 (UN ECE-R118) 및 철도 도관 테스트
  • EN 50200과 EN 50362에 따른 절연성 유지 테스트 및 IEC 60331에 따른 기능 유지 테스트



VDE 화재 테스트 센터 투어(영어로만 제공됨)

데이터 케이블 - 요건, 기술적 평가 및 인증

VDE 기관에서의 케이블 및 도관에 대한 포괄적인 검증 및 인증 서비스
VDE

일상에서도 IT 네트워크의 의미가 커짐에 따라, 네트워크 보안과 신뢰성도 날이 갈수록 중요해지고 있습니다. 모든 부품의 품질이 보장되어야 네트워크를 신뢰할 수 있게 됩니다. VDE 기관은 데이터 케이블 및 콘센트, 또 기타 네트워크 수동 부품들을 독립적으로 평가하여 이를 보장해드립니다.

데이터 네트워크의 성능은 한편으로는 신호와 데이터의 전송에 달려있지만, 다른 한편으로는, 특히 산업 분야에서는, 작동 조건상 기타 다른 요건들을 충족해야 할 경우도 있습니다. VDE를 통한 특성 평가는 전기적 전송 특성들은 물론 공학적 파라미터, 수명 테스트, 또한 다양한 환경적 영향에 대한 내구성 및 온도, 화학적 성질, 내화 테스트에까지 걸쳐 이루어집니다.

광역대 구축의 맥락에서 유리 광섬유 케이블에 대한 필요가 증가하고 있습니다. 여기에서도 VDE 기관은 포괄적인 생산품 검사와 인증을 제공합니다.

VDE 기관은 독일 인정 기관(DAkkS)로부터 현재 유효한 국내 및 국제 표준에 따른 데이터 케이블의 인증을 위해 인정된 기관입니다.

당사의 고객이 누리실 수 있는 큰 이점 중 하나는, 당사의 직원들은 자신의 노하우를 발판삼아 표준 규정 작성 및 개발에 적극적으로 참여왔으며

데이터 케이블을 위한 고주파 측량 기술

대칭 데이터 케이블의 고주파 전송 특성을 측정하기 위해서 VDE 기관은 IEC/TR 61156-1-2에 따른 BalUn-losen 메쏘드에 준한 최첨단의 고주파 측량 기술을 이용합니다. VDE를 통한 고주파 전송 특성의 테스트 결과가 긍정적이라면, 의뢰주는 (예를 들어 생산자나 거래자) 특수 인증인 “HF 검증됨”을 수여받습니다.

Testing of cables and wires according to the Construction Products Regulation (CPR)

VDE-tested cables and wires are safe and reliable
demarco / Fotolia

Directive (EU) no. 305/2011 of the European Parliament and of the Council for establishing harmonized conditions for the marketing of construction products requires manufacturers of such products to deliver a declaration of performance to place them on the market. Here, the performance of the products has to be stated with regard to certain product characteristics and based on relevant harmonized technical specifications.

These features are listed in the Construction Products Regulation (CPR) and relate to, e.g. mechanical strength, fire protection, hygiene, health and environmental protection. In addition to this multitude of mechanical and electrical tests, verifying fire behavior plays a decisive role in the design as well as in the approval and application of cables and wires. Permanently installed cables and wires in buildings are also affected by the regulations of the CPR. In the case of cables and lines, performance is assessed with regard to fire behavior, i.e. the formation and spread of a fire, as well as emissions in the event of a fire.

The procedure for assessing performance is set out in Annex V of the CPR. Out of the five rating systems described therein, EN 50575 once again specifies which system must be used for which fire class. Our fire testing center has state-of-the-art testing facilities in the field of fire testing and smoke density measurement. The latter test is especially important, since it relates to saving human lives in case of fire and a positive confirmation is therefore of the utmost importance.

VDE Institute: Notified body according to CPR

The VDE Institute is designated as Notified Body for the Construction Products Regulation and can carry out all tests and certifications according to the CPR. In addition, there are also all the services according to System 1+. The post-testing documentation provided by us, the Notified Body, includes a test report, a classification report in accordance with EN 13501-6 and a certificate for products according to System 1+. We offer these services both nationally and internationally. The manufacturer then creates their declaration of performance based on these documents. The CE marking is affixed to the construction products for which the manufacturer has created a declaration of performance.
