Das 1951 als drittes Kraftwerk im Rahmen des Schluchseewerk-Projektes in Betrieb genommene Pumpspeicherkraftwerk Waldshut dokumentiert zusammen mit den beiden anderen „frühen” Schluchsee-Kraftwerken Häusern und Witznau die eingespielte Verbundwirtschaft innerhalb der  Rheinisch-Westfälischen Elektrizitätswerk AG (RWE), die durch den Parallelbetrieb zwischen den rheinischen und westfälischen Braun- und Steinkohlekraftwerken, dem Speicherwasserkraftwerk der  Vorarlberger Illwerke AG, dem Rheinkraftwerk Albbruck-Dogern am Hochrhein und den Pumpspeicherkraftwerken der Schluchseewerk AG ermöglicht wurde.


Beschreibung


erbaut: 1942-51
Bauherr: Schluchseewerk AG


Parallel zur Mittelstufe des Schluchseewerks, dem Kraftwerk Witznau, wurde 1942 mit dem Bau der dritten, unteren Kraftwerksstufe in Waldshut begonnen. Damit konnten nochmals 160 m Gefälle nutzbar gemacht werden. Das Staubecken Witznau fungierte als Oberbecken für das neue Kraftwerk. Ein Unterbecken wurde nicht angelegt, der Auslauf erfolgt in den Rhein. Hier wird der Stauraum des Kraftwerks Albbruck-Dogern als Unterbecken genutzt. Von Witznau aus wurde ein 9,4 km langer Stollen zum Kraftwerk in Waldshut angelegt. 1944 wurden die Arbeiten kriegsbedingt wegen Mangel an Baumaterialien eingestellt. Erst Ende der 1940er Jahre gingen die Arbeiten weiter und im Juni 1951 konnte das Pumpspeicherkraftwerk Waldshut als drittes der Schluchsee-Werksgruppe in Betrieb gehen.

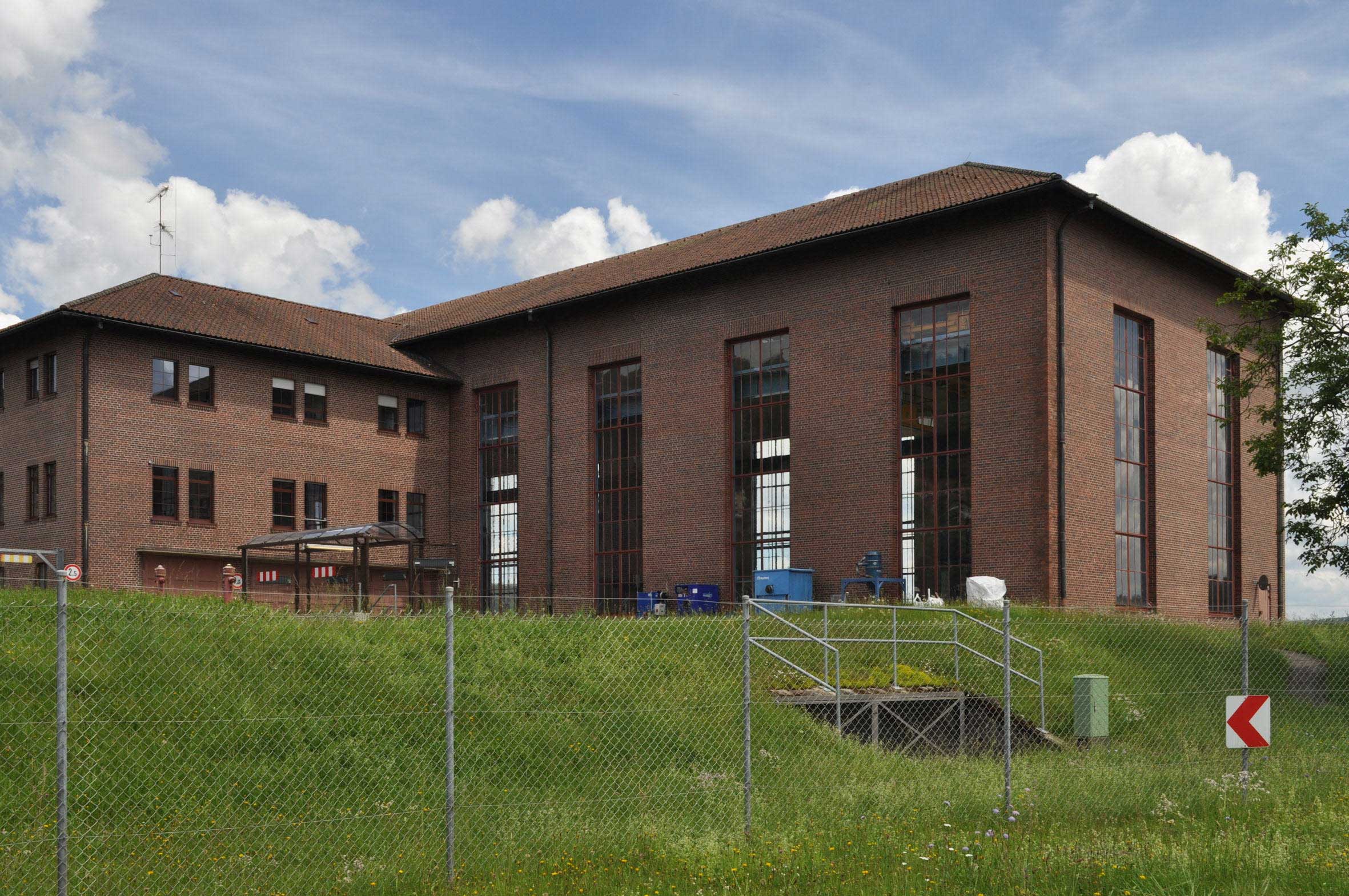

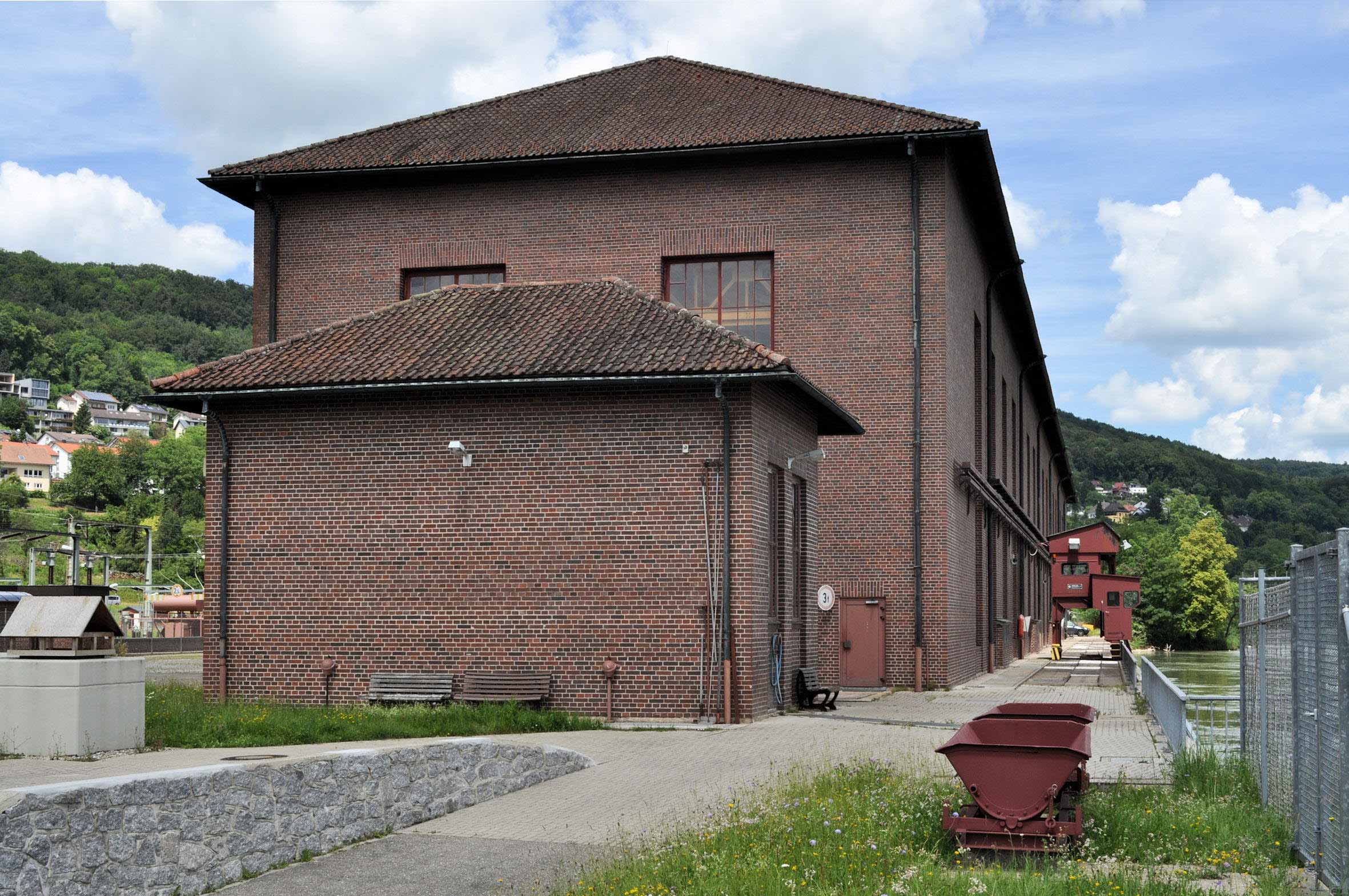

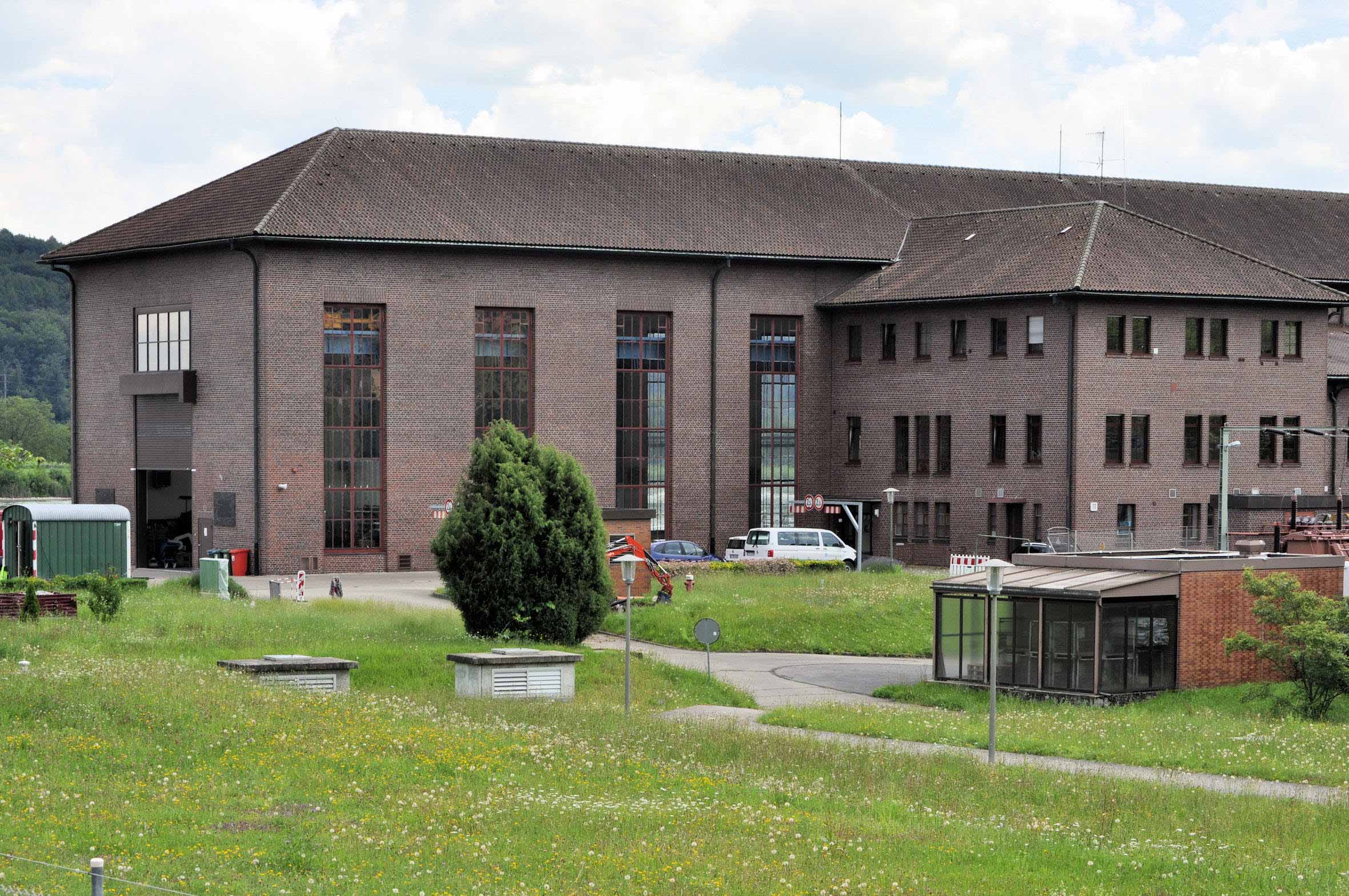

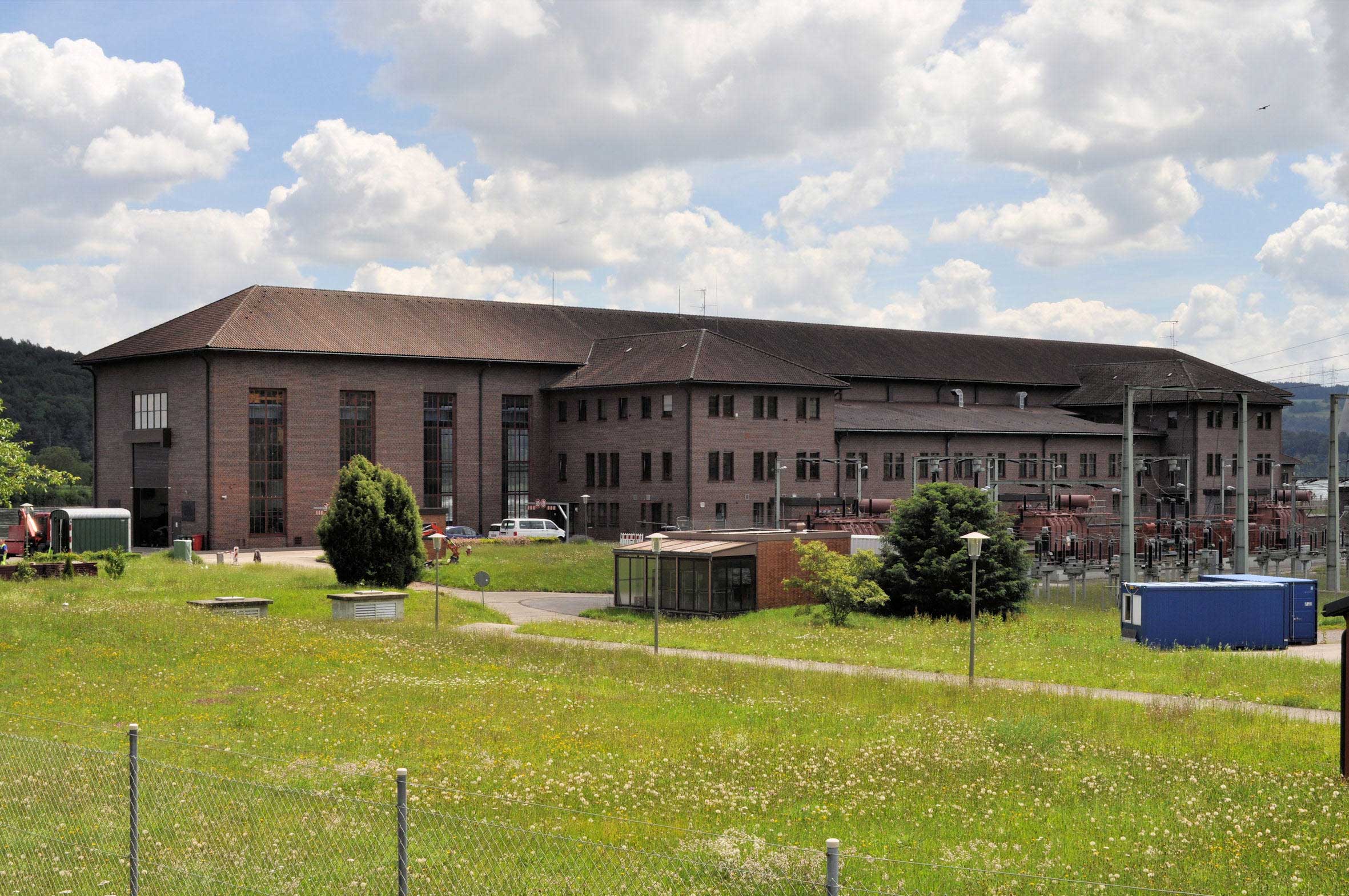

Das mit einem Walmdach gedeckte längliche Maschinenhaus mit Backsteinfassade wurde parallel zum Rhein errichtet. Die Hauptfassade des Maschinenhauses wird durch vertikale Fensterbänder bestimmt. Die längliche Form kam dadurch zustande, dass die Maschinensätze hier im Gegensatz zu den Kraftwerken Häusern und Witznau horizontal angeordnet wurden. Wie die beiden anderen Kraftwerksstufen verfügt auch das Kraftwerk Waldshut über vier Maschinensätze mit Francis-Spiralturbinen und mit diesen starr gekuppelten Synchron-Motorgeneratoren, die im Turbinenbetrieb eine Leistung von 4 x 37,5 MW, insgesamt 150 MW, erbringen und eine Pumpleistung von 4 x 20 MW aufnehmen. Die durchschnittliche Jahreserzeugung beträgt 170 Mio. kWh.

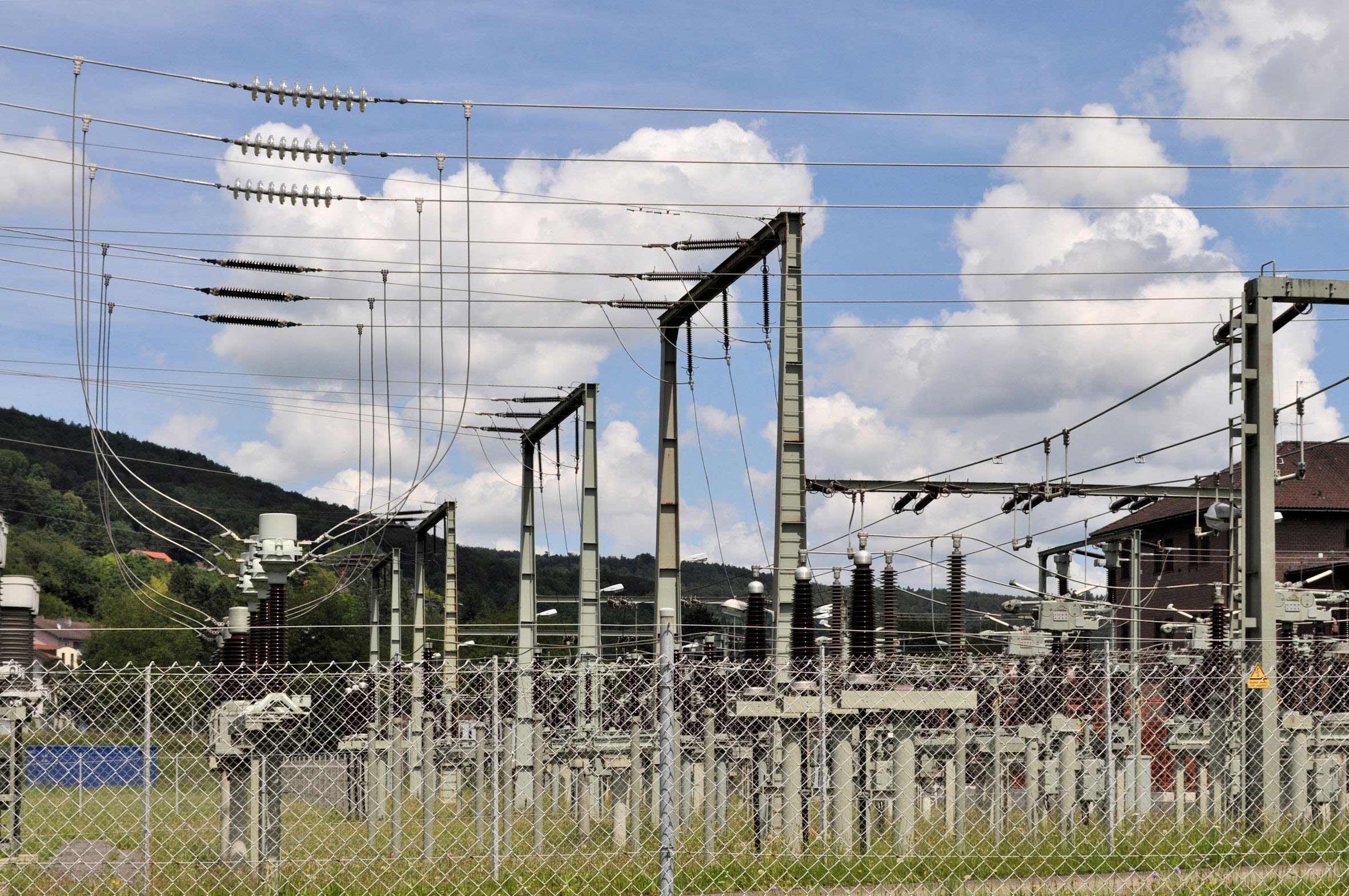

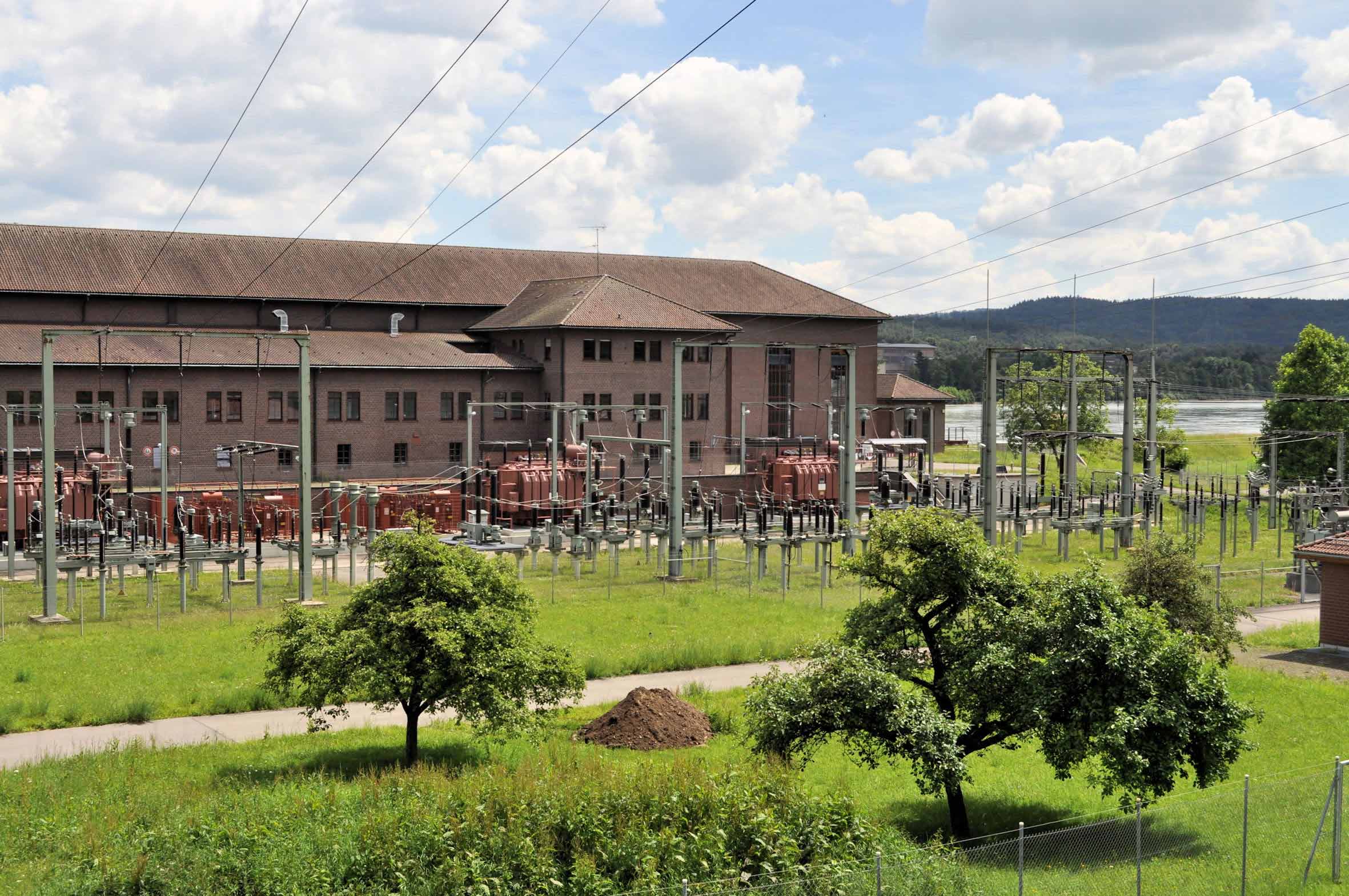

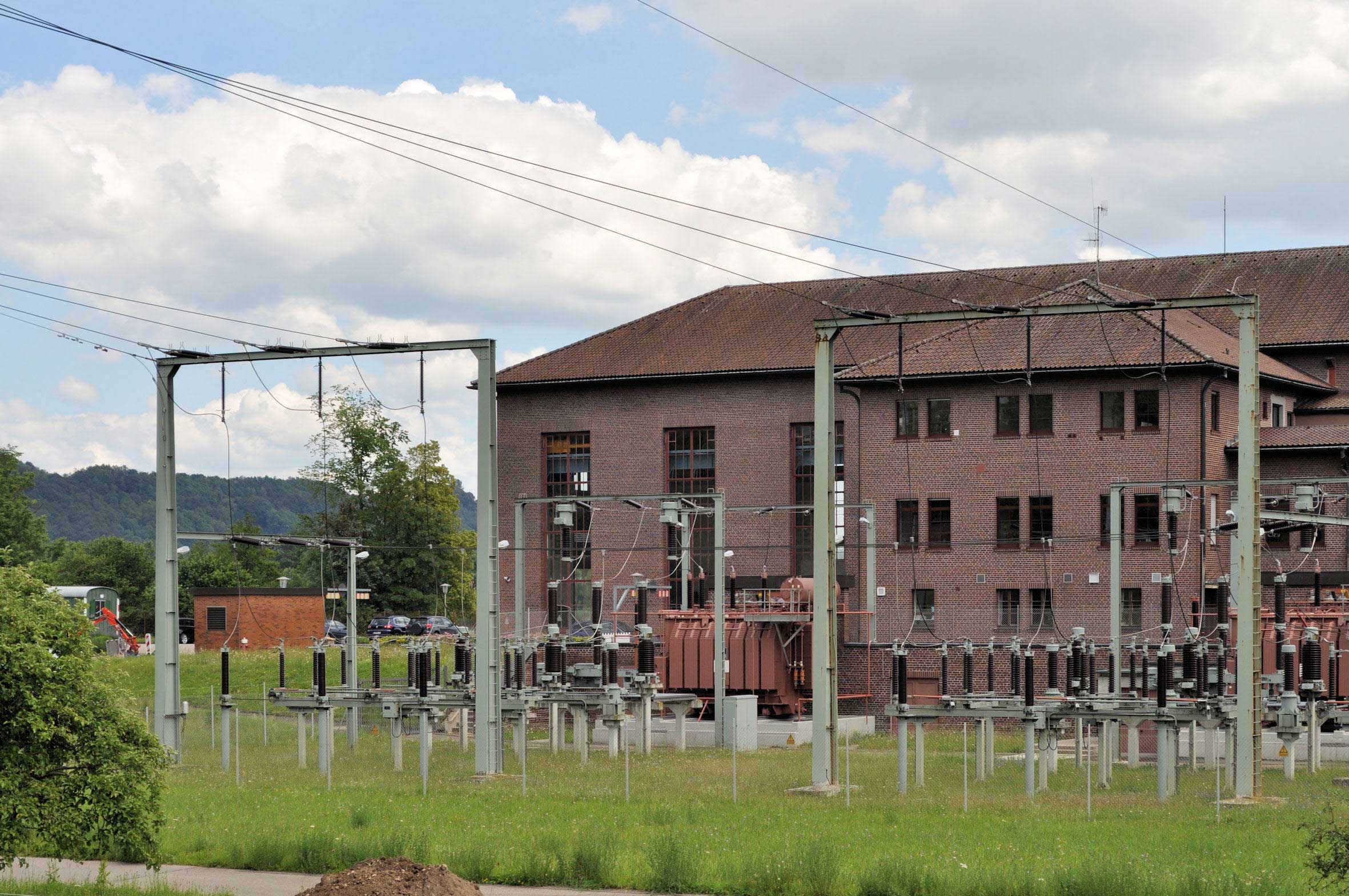

Zur Straßenseite hin ist dem Maschinenhaus zwischen zwei dreigeschossigen Querbauten der zweigeschossige Schaltanlagenvorbau (für die 10-kV-Schaltanlage) vorgesetzt. Von den Generatoren gelangt der Strom zu den vor dem Maschinenhaus straßenseitig aufgestellten Transformatoren, die die Maschinenspannung auf 110 kV herauftransformieren. Vor den Transformatoren, zur Straße hin, liegt die 110-kV-Freiluft-Schaltanlage, von der aus die 110-kV-Leitungen zu den Umspannanlagen Tiengen und Gurtweil abgehen.

Schlagworte: Elektrizitätserzeugung; Pumpspeicherkraftwerke
Stichworte: Schluchseewerk AG; Schluchseewerk; Staubecken Witznau; Zweiter Weltkrieg; Walmdach; Maschinenhaus; Backsteinfassade; Schaltanlagenvorbau; 110-kV-Schaltanlage; Francis-Spiralturbinen; Synchron-Motorgeneratoren; Freiluft-Schaltanlage
