Schalthaus Wyhlen

Am Wasserkraftwerk, 79639 Grenzach-Wyhlen

Kontakt
VDE Ausschuss Geschichte der Elektrotechnik
Themen

Zusammen mit dem benachbarten Kraftwerk Wyhlen vermittelt das nahezu vollständig erhaltene Schalthaus, auch wenn die technische Einrichtung inzwischen modernisiert wurde, einen Eindruck von den Dimensionen und der Bedeutung der Stromverteilung vor dem Ersten Weltkrieg.

Beschreibung


erbaut: 1907-12
Bauherr: Kraftübertragungswerke Rheinfelden AG
Ausführung: Allgemeine Elektricitäts-Gesellschaft (AEG)

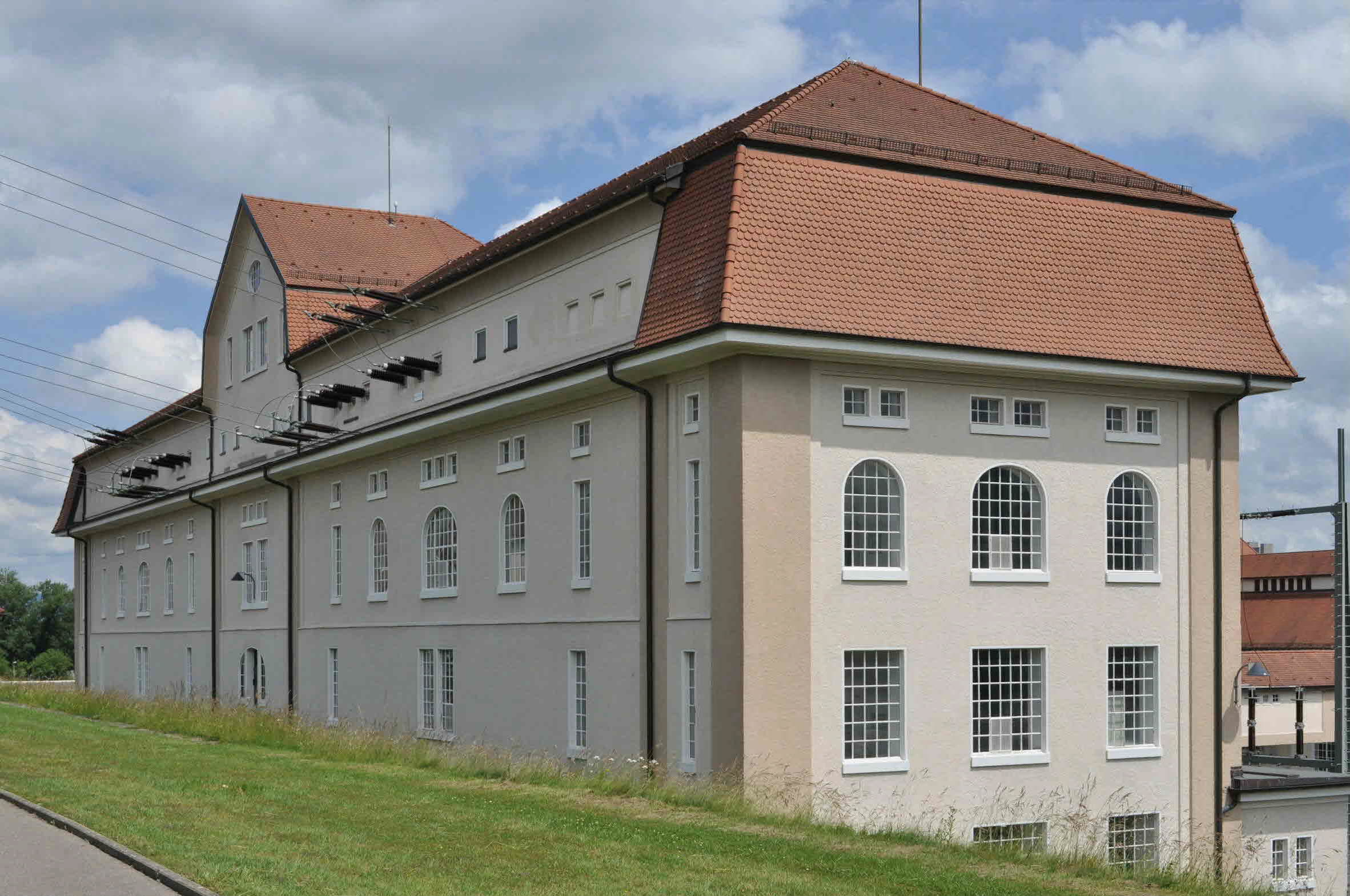

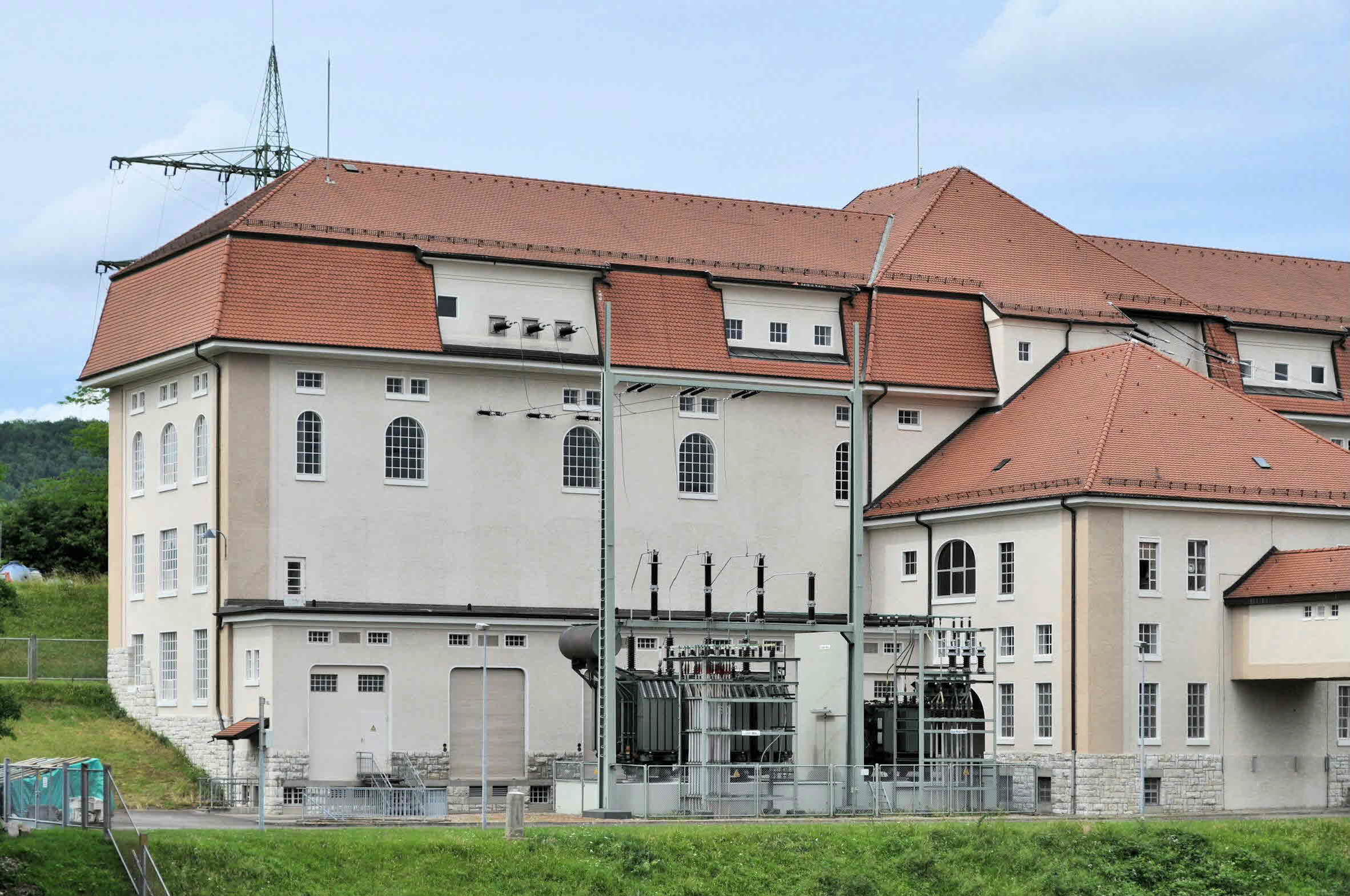

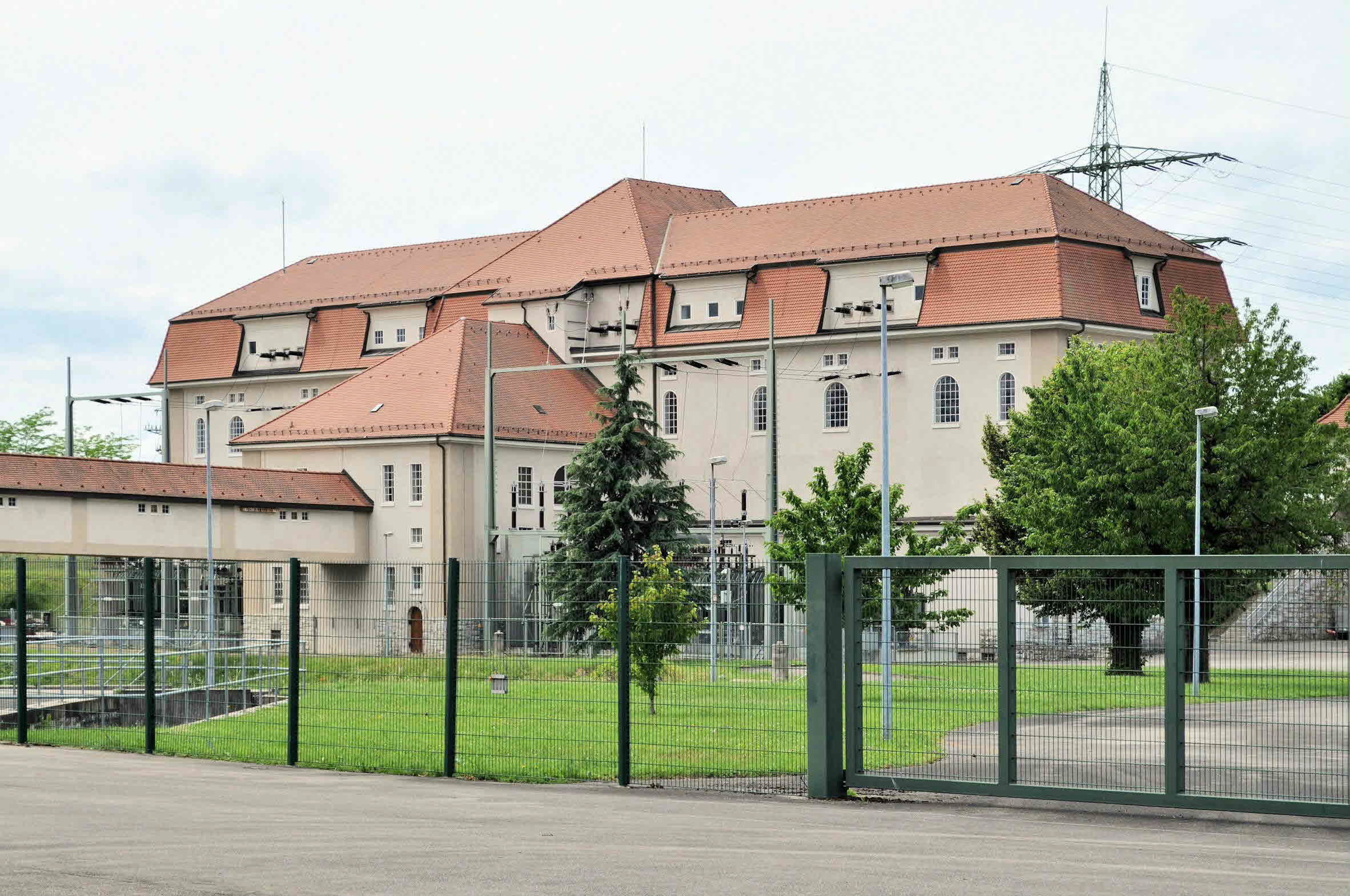

Das Schalthaus entstand gleichzeitig mit dem Bau des rund 80 m südlich gelegenen Rheinkraftwerks Wyhlen. Dem 68 m langen und 12 m breiten, viergeschossigen Schalthaus mit Mansarddach ist nach Süden hin die Leitwarte mit ovalem Schaltraum vorgelagert, an der auch die vom Kraftwerksgebäude kommende Kabelbrücke endet. Mit der technischen Modernisierung wurde die frühere Glaskuppel im Dach der Leitwarte durch eine geschlossene Walmdachfläche ersetzt.

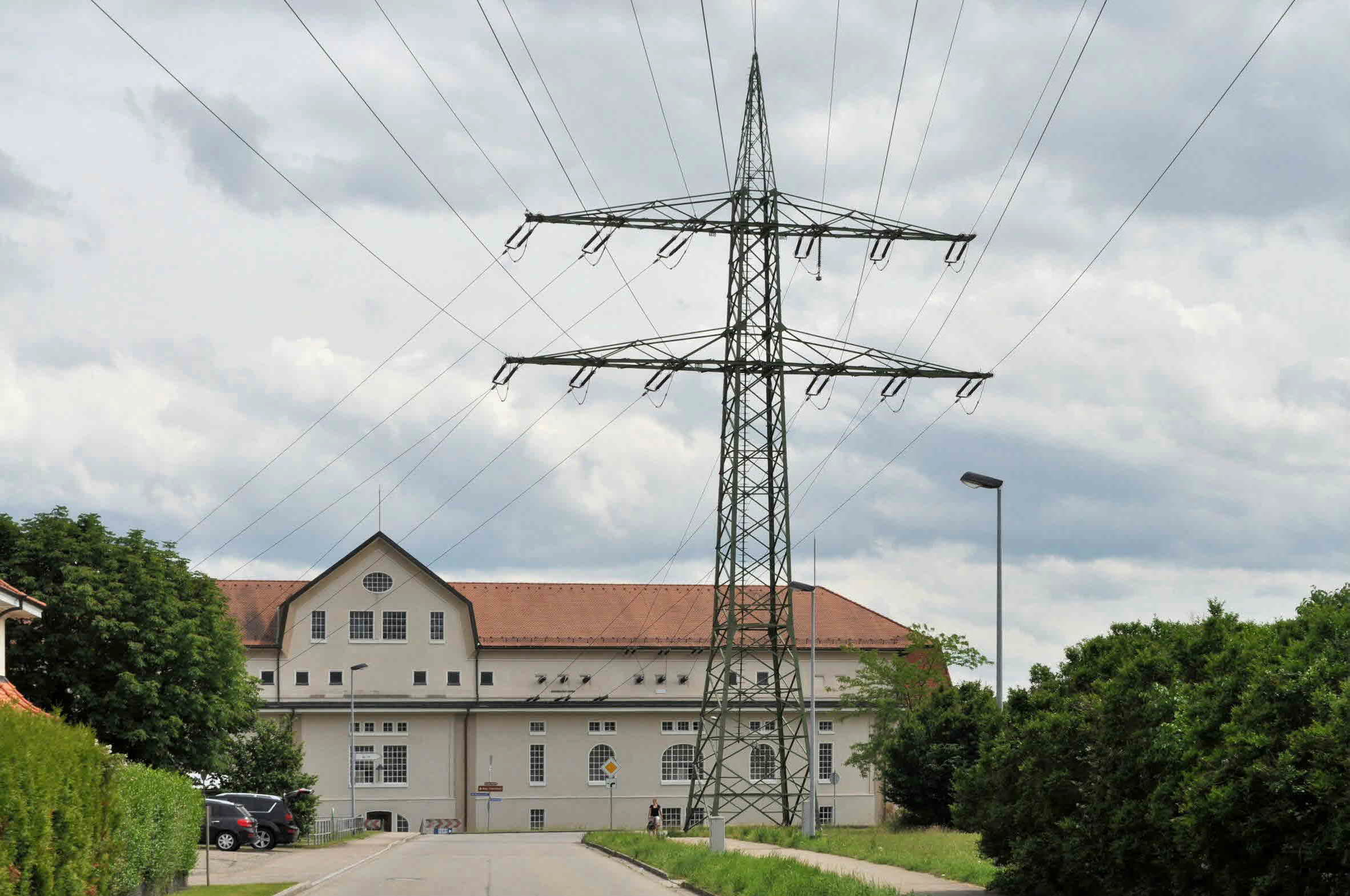

Ursprünglich war im ersten Obergeschoss die Ölschalteranlage mit Spannungen von 7 kV (Maschinenspannung) auf der Nord- und 44 kV auf der Südseite untergebracht. Das zweite Obergeschoss beherbergte die 44-kV-Sammelschienensysteme und im obersten Geschoss befanden sich die Blitzschutzeinrichtungen und die Vorrichtungen für die abgehenden Fernleitungen. Diese führten mit 44 kV nach Lörrach und zur Schusterinsel (Weil am Rhein) sowie mit 7 kV zur Wiesentalbahn. Mit Umstellung der Netzspannungen auf 20 kV und 110 kV wurde der elektrische Teil der Anlage grundlegend umgebaut.

Informationsstand: 02.11.2016
Schlagworte: Elektrizitätsübertragung / -verteilung; Schaltstation / Schaltanlage; Energy; Energie; Energienetze
Stichworte: Allgemeine Elektricitäts-Gesellschaft; AEG; viergeschossig; Mansarddach; Leitwarte; Kabelbrücke; Glaskuppel; Ölschalteranlage; Sammelschienensystem; Blitzschutzeinrichtung; Lörrach; Schusterinsel; Wiesentalbahn; Kraftübertragungswerke Rheinfelden AG
