Umspannwerk Willstätt

Rosengarten, 77731 Willstätt

Kontakt
VDE Ausschuss Geschichte der Elektrotechnik
Themen

Das 110/20-kV-Umspannwerk Willstätt ist ein Beispiel für die klassische Konfiguration aus 110-kV-Umspann- und Schaltanlage in Freiluftausführung und 20-kV-Schaltanlage in Innenraumausführung, in der Umspannwerke dieser Spannungsebenen seit den 1920er Jahren vielfach errichtet wurden. Die Schalthäuser wurden jeweils im zeittypischen Architekturstil gestaltet.

Beschreibung

erbaut: 1960er Jahre (?)
Betreiber: Netze BW GmbH (bis 2014 EnBW Regional AG ) und Süwag Energie AG

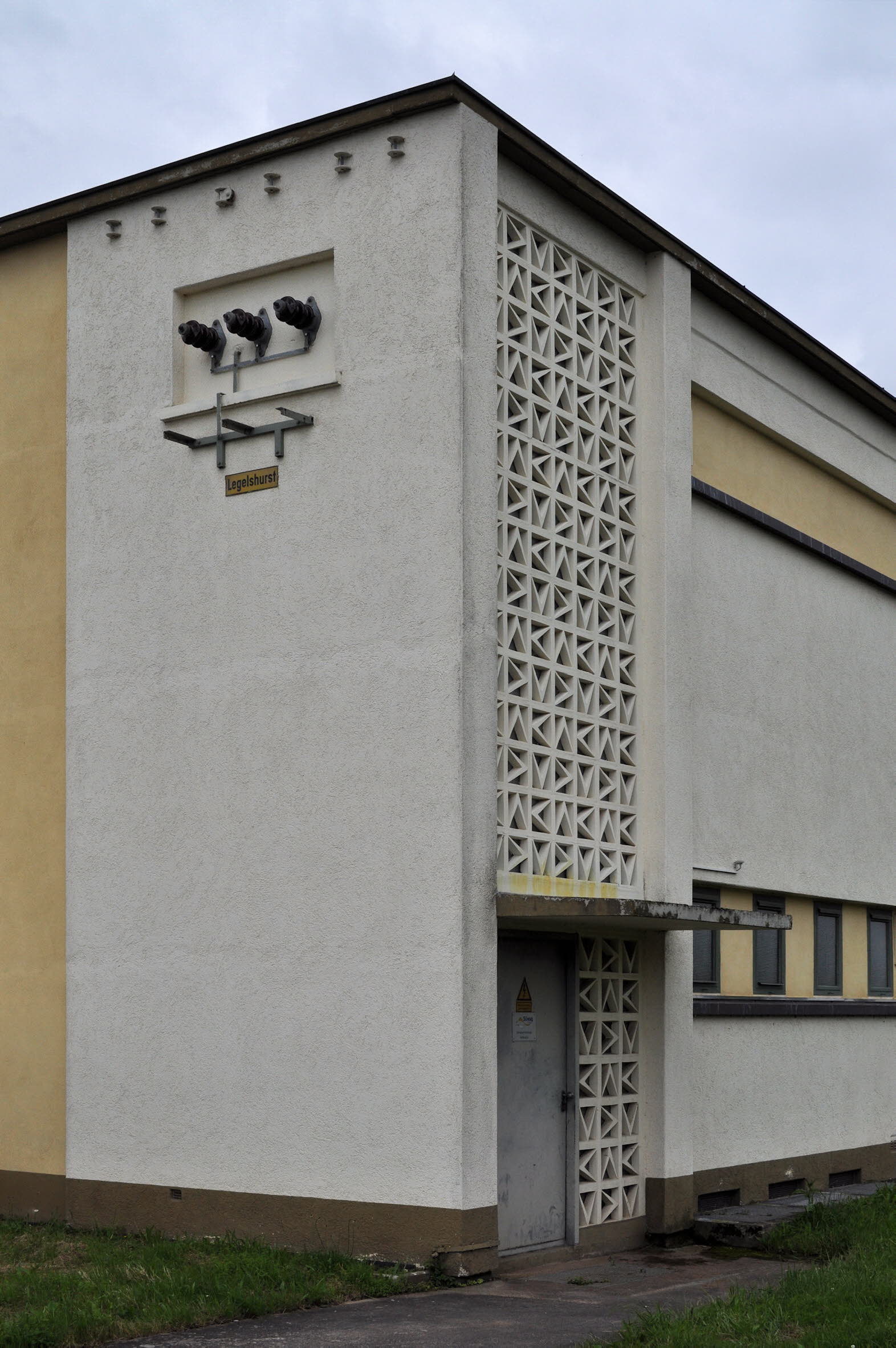

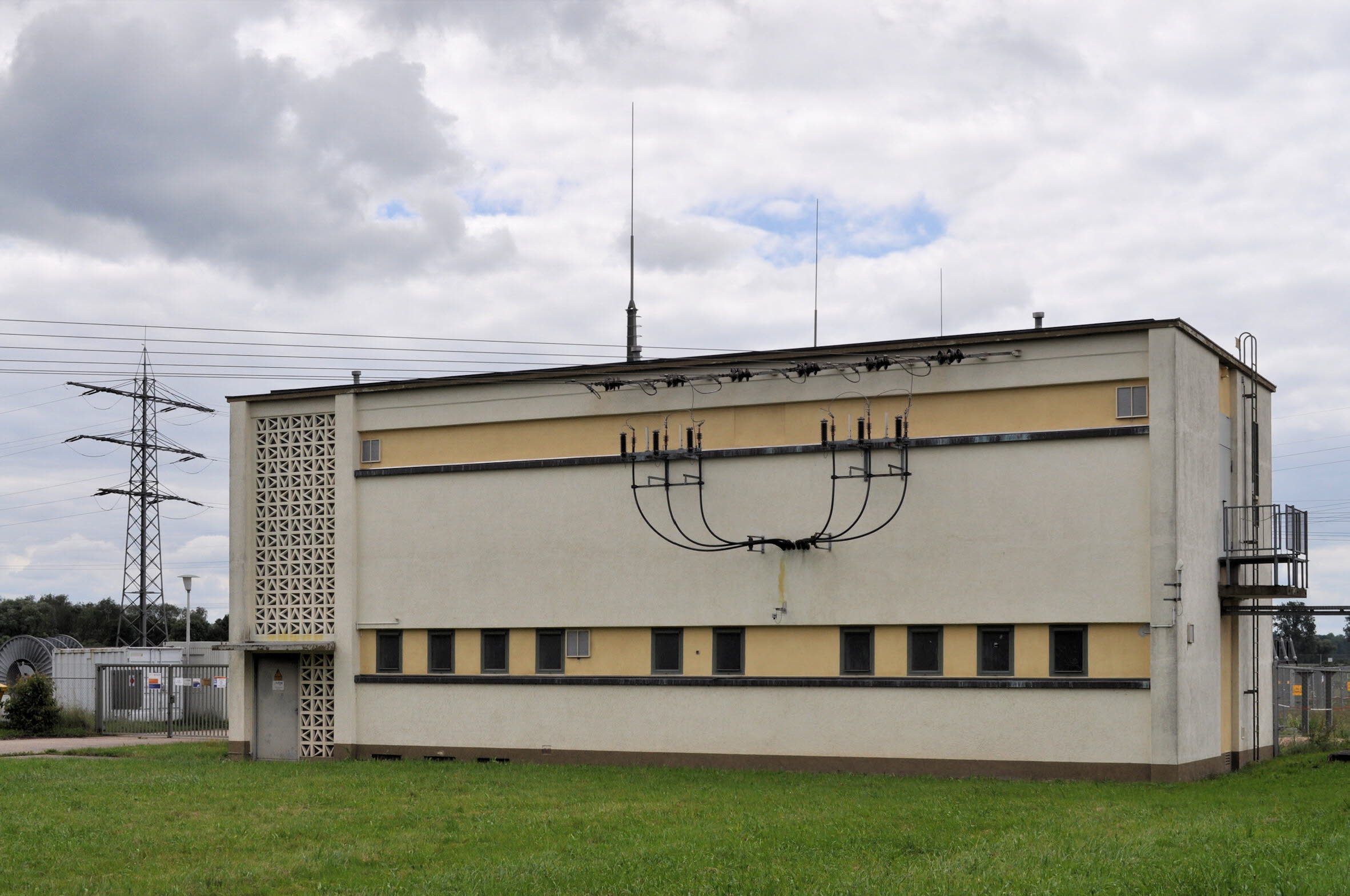

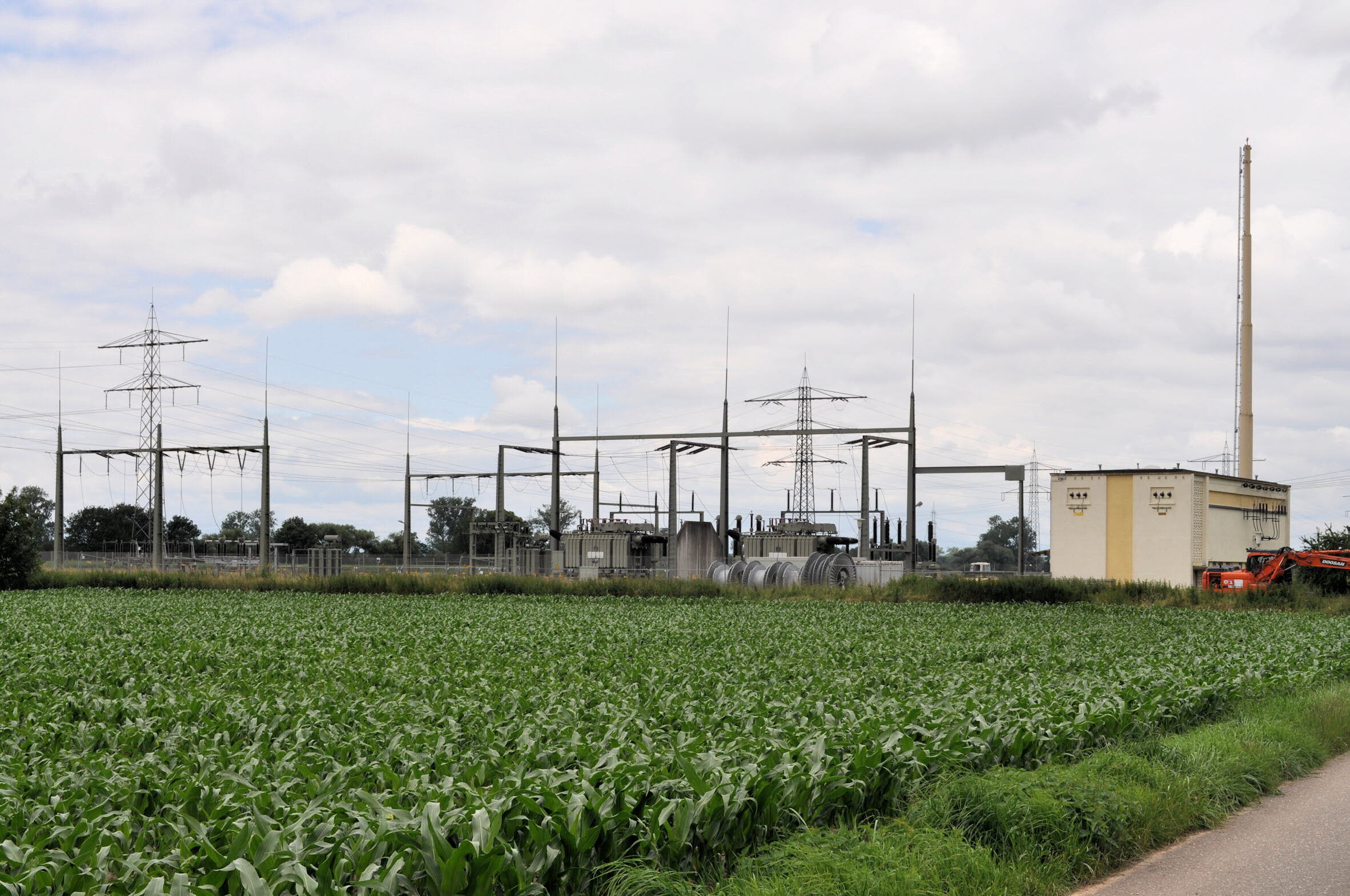

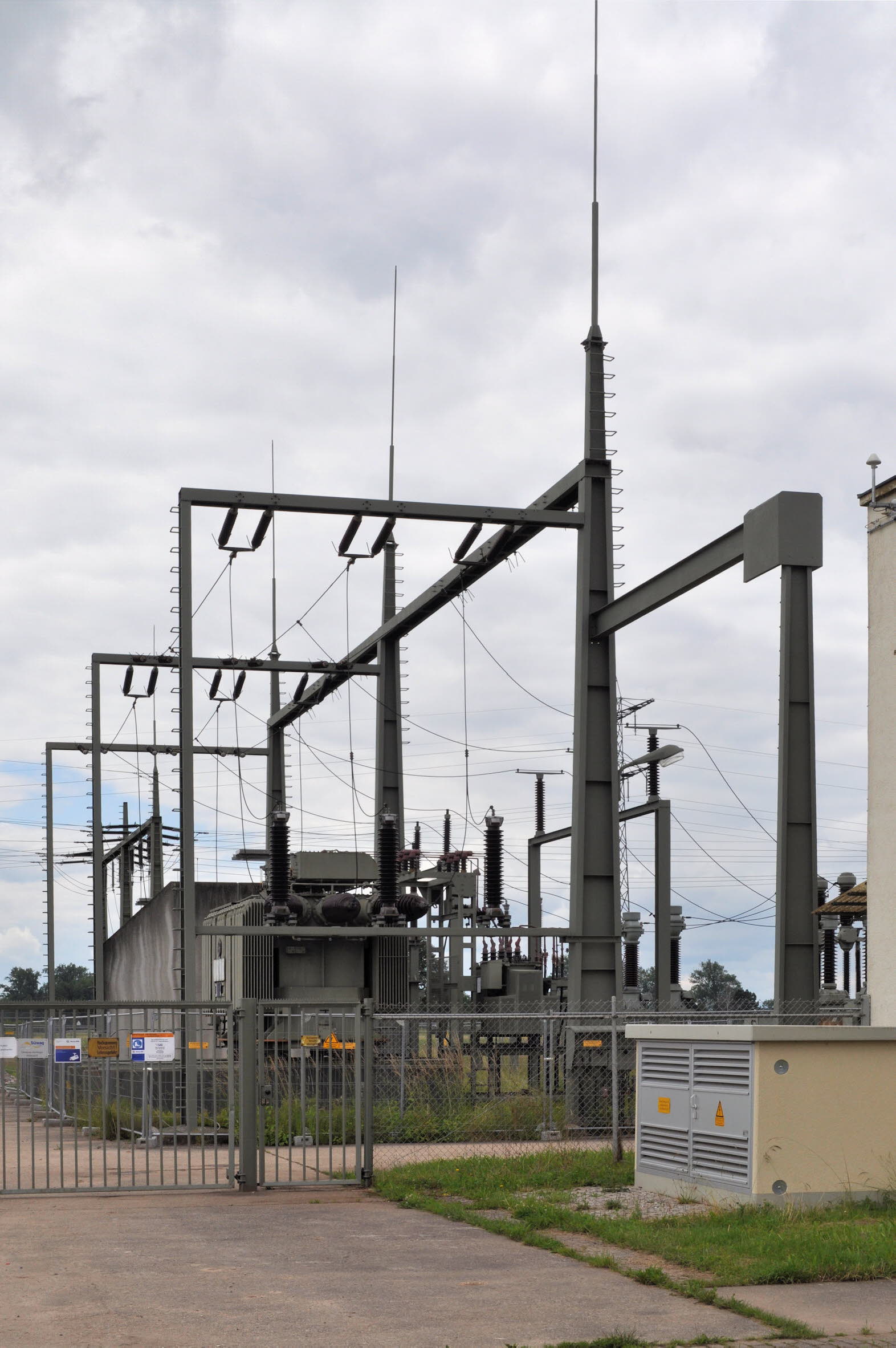

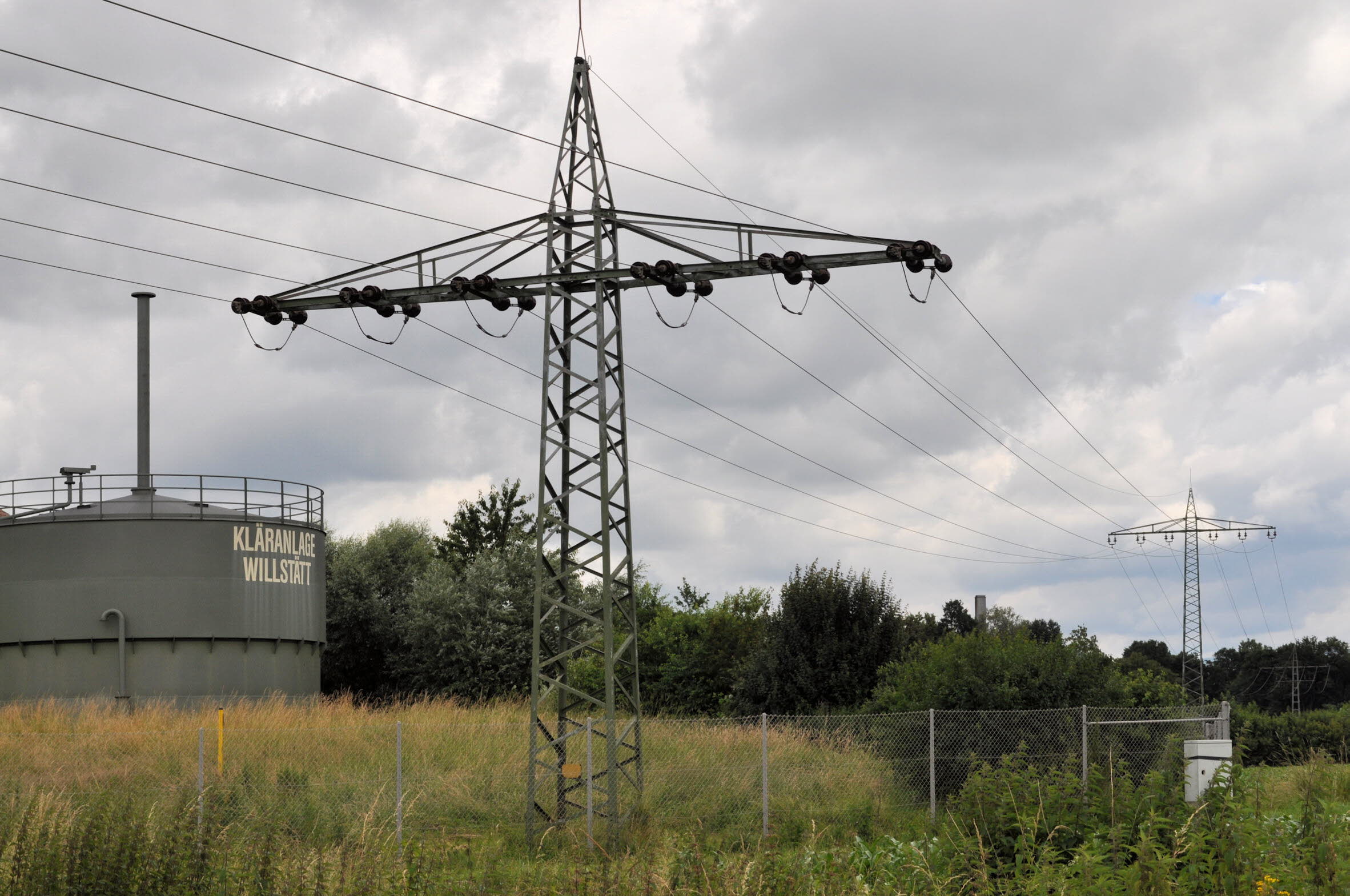

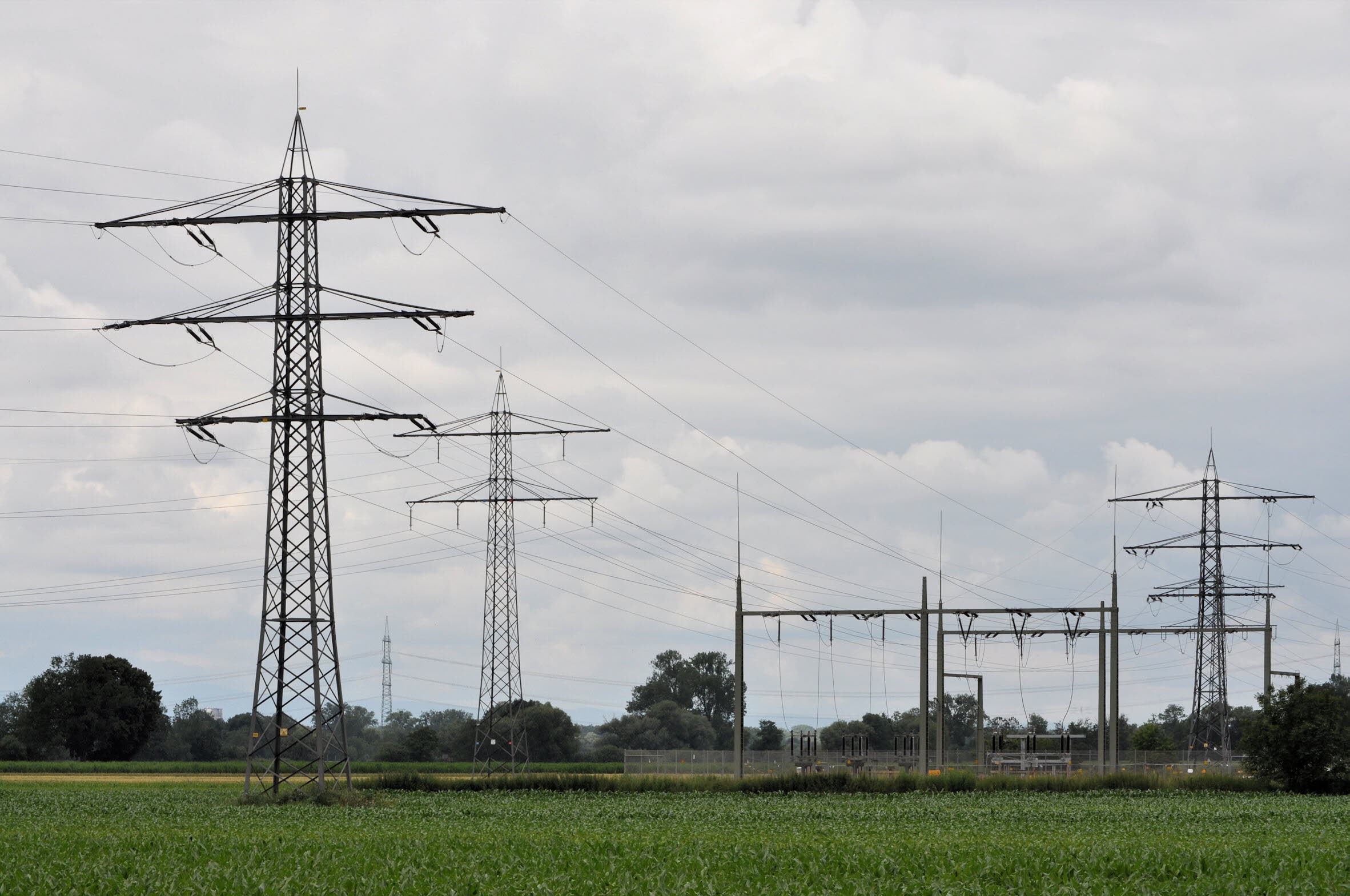

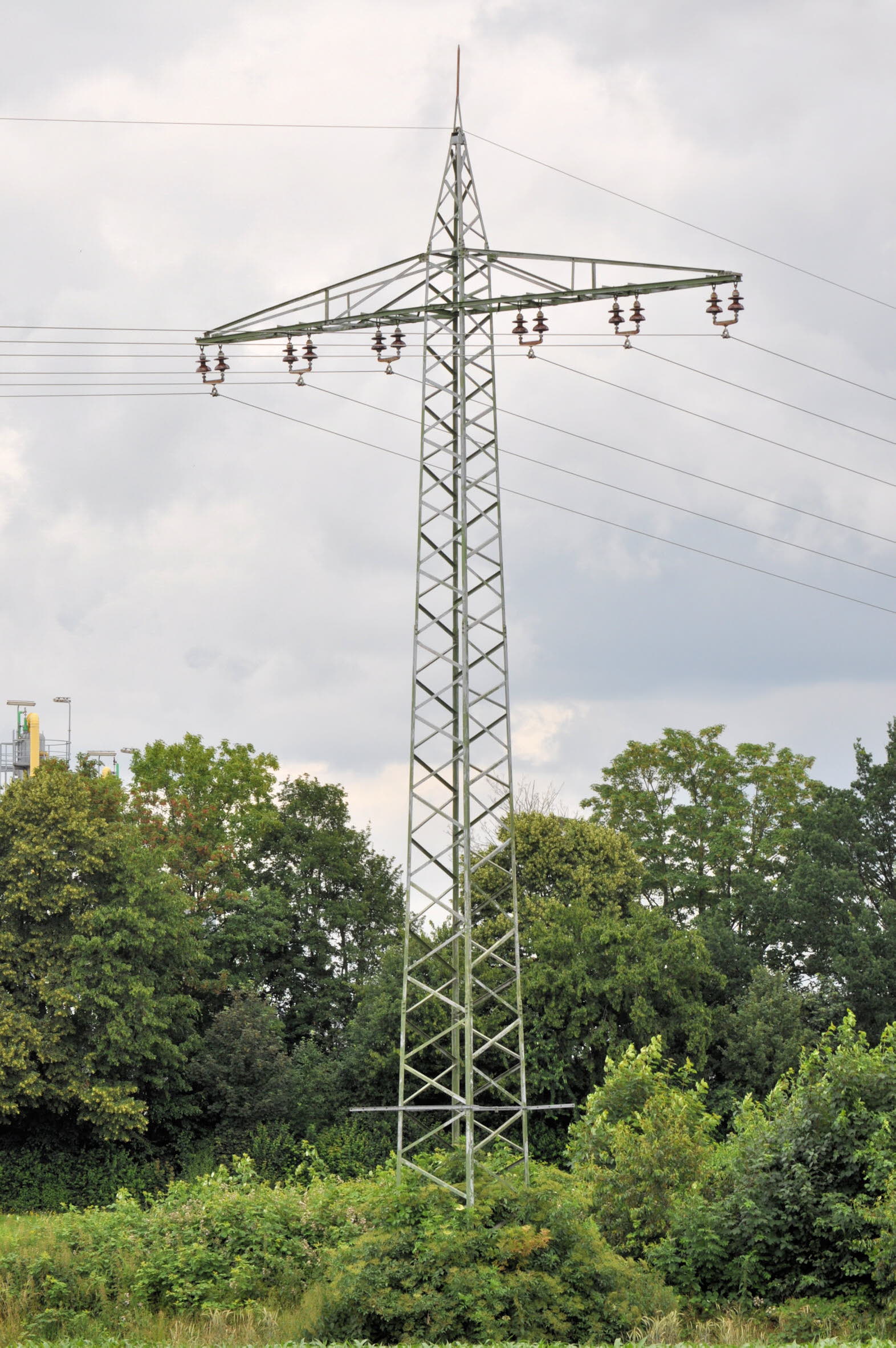

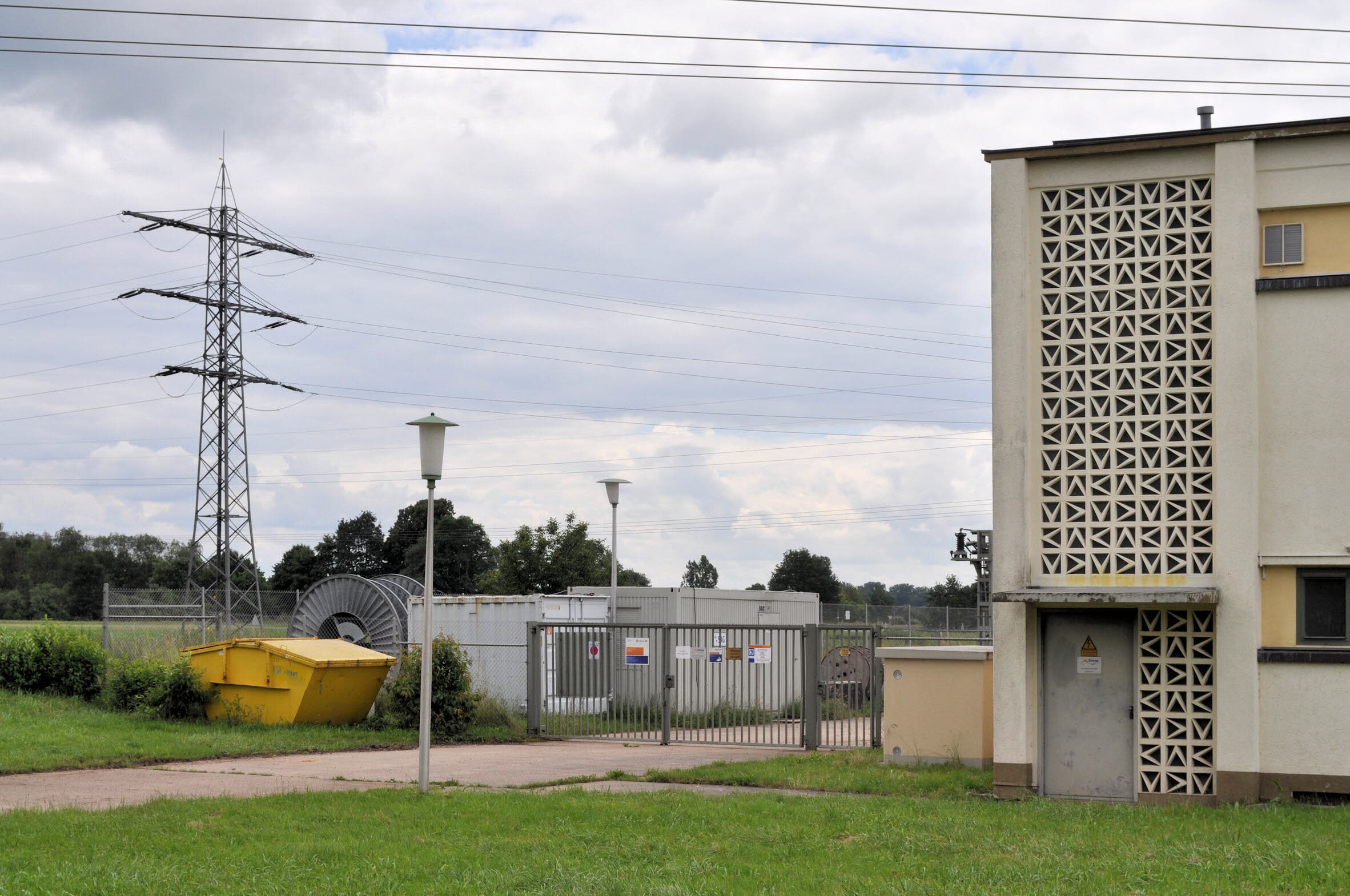

Das mit zwei Transformatoren ausgestattete 110/20-kV-Umspannwerk wurde vermutlich in den 1960er Jahren errichtet. Während der 110-kV-Anlagenteil in einer Freiluftanlage (Fotos 5 und 6) untergebracht ist, wurde für die 20-kV-Anlage ein Schalthaus mit kubischem Baukörper, Treppenhaustrakt und Flachdach (Fotos 1 und 2) erstellt. Die Fotos 3 und 4 zeigen die Abspannmasten der in die Anlage eingeführten 110-kV-Freileitung, auf den Fotos 7 und 8 sieht man einen Abspann- und einen Tragmast der von dem Umspannwerk ausgehenden 20-kV-Freileitung.

Informationsstand: 02.11.2016
Schlagworte: Elektrizitätsübertragung / -verteilung; Umspannwerk / Umspannanlage; Energy; Energie; Energienetze
Stichworte: Netze BW GmbH; EnBW Regional AG; Süwag Energie AG; Freiluftanlage; Schalthaus; Abspannmast; Tragmast; 110-kV-Freileitung; 20-kV-Freileitung
