Umformerwerk Gleisdreieck

Luckenwalder Straße 6, 10963 Berlin-Kreuzberg

Kontakt
VDE Ausschuss Geschichte der Elektrotechnik

Das für die Stromversorgung der Berliner Hoch- und Untergrundbahn errichtete Umformerwerk Gleisdreieck repräsentiert die infolge des zunehmenden Verkehrs notwendige Modernisierung der Stromversorgung des elektrischen Schnellbahnverkehrs in Berlin in der Mitte der 1920er Jahre mit dem Bezug von Drehstrom, der Umformung in Gleichstrom und seiner Einspeisung im Zentrum der Hochbahnstrecken.

Beschreibung

erbaut: 1925-26
Architekt: Sepp Kaiser

Das Umformerwerk Gleisdreieck entstand in den Jahren 1925/26 in unmittelbarer Nachbarschaft des 1902 in Betrieb genommenen Kraftwerks Trebbiner Straße. Dieses Gleichstromkraftwerk war von der  Gesellschaft für elektrische Hoch- und Untergrundbahnen in Berlin (»Hochbahngesellschaft«) eigens zur Stromversorgung der neuen, elektrifizierten Berliner Bahnstrecken errichtet worden. Bereits knapp 10 Jahre nach Einweihung des Kraftwerks war die direkte Speisung der Bahnanlagen mit Gleichstrom aus dem Kraftwerk wegen der zunehmenden Ausdehnung des Streckennetzes an ihre technischen Grenzen gestoßen. Einen Teil der Versorgung übernahm seitdem das neue Drehstrom-Kraftwerk Unterspree in Ruhleben.

Nachdem die Hochbahngesellschaft zu Beginn der 1920er Jahre die Entscheidung gefällt hatte, das Kraftwerk an der Trebbiner Straße aufzugeben, sollte das neue Umformerwerk künftig die Aufgabe der Gleichstromspeisung übernehmen. Das Umformerwerk wurde ausgerüstet mit vier Kaskadenumformern (mit elektrischer Kopplung von Anker der Gleichstrommaschine und Rotor des Drehstrommotors) von jeweils 3.000 kW sowie zwei Motorgeneratoren (mit mechanischer Kopplung von Drehstrom- und Gleichstrommaschine) von je 1.000 kW Leistung. Letztere wurden aus dem stillgelegten Kraftwerk Trebbiner Straße übernommen. Die Umformer erhielten den Drehstrom (von 10 kV Spannung) vom Kraftwerk Unterspree über Hochspannungskabel, die auf der Bahntrasse verlegt waren. Der Bahnbetriebsstrom (Gleichstrom von 780 V) wurde dann über Bahnspeisekabel den einzelnen Streckenabschnitten zugeführt.

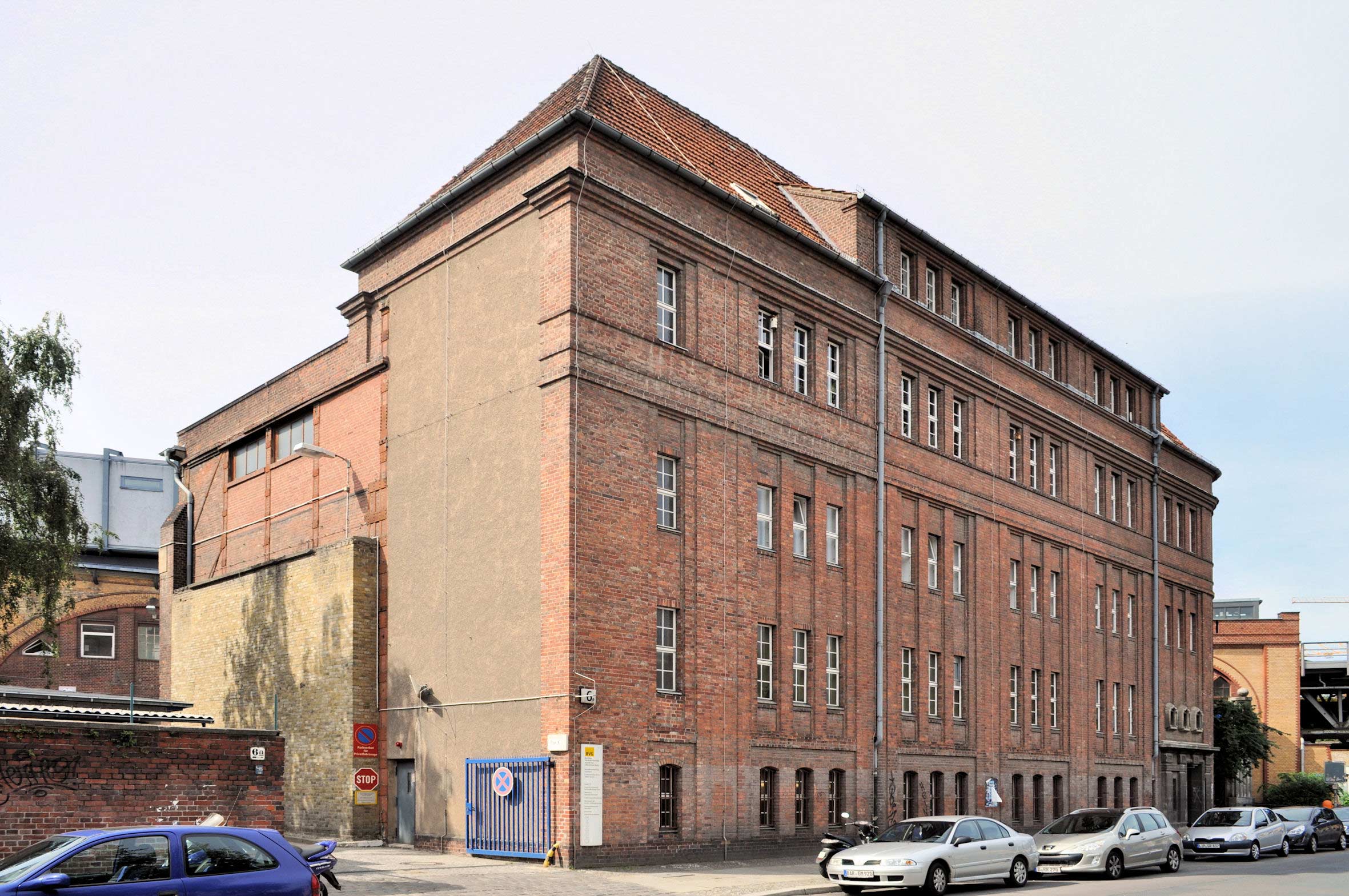

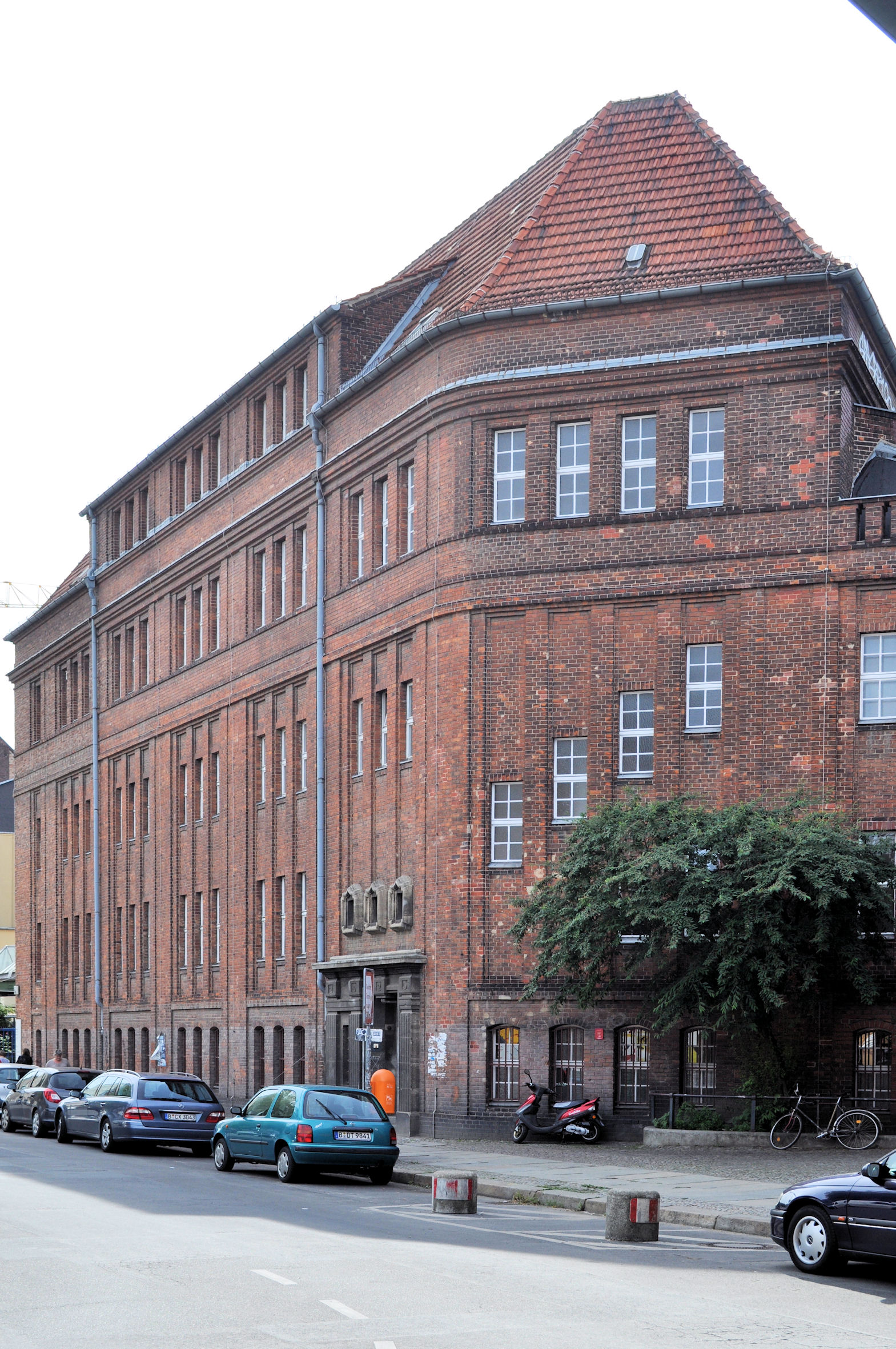

Die Umformer wurden in einer 34 m langen, 10 m breiten und 13 m hohen, zur Hofseite hin gelegenen Maschinenhalle (Foto 3, links sichtbar) untergebracht. Zur Straßenseite hin wurde das fünfstöckige Schalthaus angeordnet, das neben der Hochspannungs- und der 780 V-Schaltanlage eine Schaltwarte, die Kabelkanäle sowie Räume für die Ölschalter und Sammelschienen enthielt. Ein Teil der übrigen Nebenanlagen, wie Transformatoren- und Akkumulatorenraum, ragte in die Bögen des Hochbahnviaduktes hinein.

Die Anlage ist heute als Gleichrichterwerk weiterhin in Betrieb.

Informationsstand: 02.05.2016
Schlagworte: Elektrizitätsübertragung / -verteilung; Gleichrichterstation; Energy; Energie; Energienetze; Mobility; Mobilität; Verkehrsmanagement
Stichworte: Umformerwerk Gleisdreieck; Gesellschaft für elektrische Hoch- und Untergrundbahnen in Berlin; Hochbahngesellschaft; Drehstromkraftwerk; Kraftwerk Unterspree; Kraftwerk Trebbiner Straße; Gleichstrom-Kraftwerk; Kaskadenumformer; Motorgenerator; Gleichrichterwerk; Sepp Kaiser
