Umspannwerk Viktor-Scheffel-Straße

Viktor-Scheffel-Straße / Arnstädter Straße, 99096 Erfurt

Kontakt
VDE Ausschuss Geschichte der Elektrotechnik

Beschreibung


erbaut: 1930

Ausführung: Bergmann Elektricitäts-Werke AG

Das 10/3 kV-Umspannwerk »Victor-Scheffel-Straße« wurde durhc die Berliner Bergmann Elektricitäts-Werke AG mit 12 10-kV-Schaltfeldern, 9 3-kV-Schaltfeldern, einem Umspanner 10/3 kV (1500 kVA) sowie einem Netztransformator für 3 x 225 V (320 kVA) errichtet. Bedenken gab es, ob die Benzingase der angebauten Tankstelle eine Gefährdung für den Betrieb der Anlage darstellten. Da keine Motoren in der Anlage eingebaut waren, wurde dem Betrieb der Anlage zugestimmt.

1979/80 - Austausch der Ölkessel-Leistungsschalter von 1930 gegen ölarme Leistungsschalter moderner Bauart vom Typ SCI 1 und SCI 4, außerdem Austausch der UMZ-Relais gegen Distanzschutz

2007 - Außerbetriebnahme der Schaltstation, Inbetriebnahme einer neuen Trafostation mit SF6-Schaltanlage in einem der ehemaligen 10/3-kV-Traforäume
Nach dem Umbau wurden die nicht mehr benötigeten Räume an den Tankstellenbetreiber vermietet, der diese nach eigenen Bedürfnissen umbaute.

2008 - Übernahme der nicht mehr benötigten Räume durch den Tankstellenbetreiber

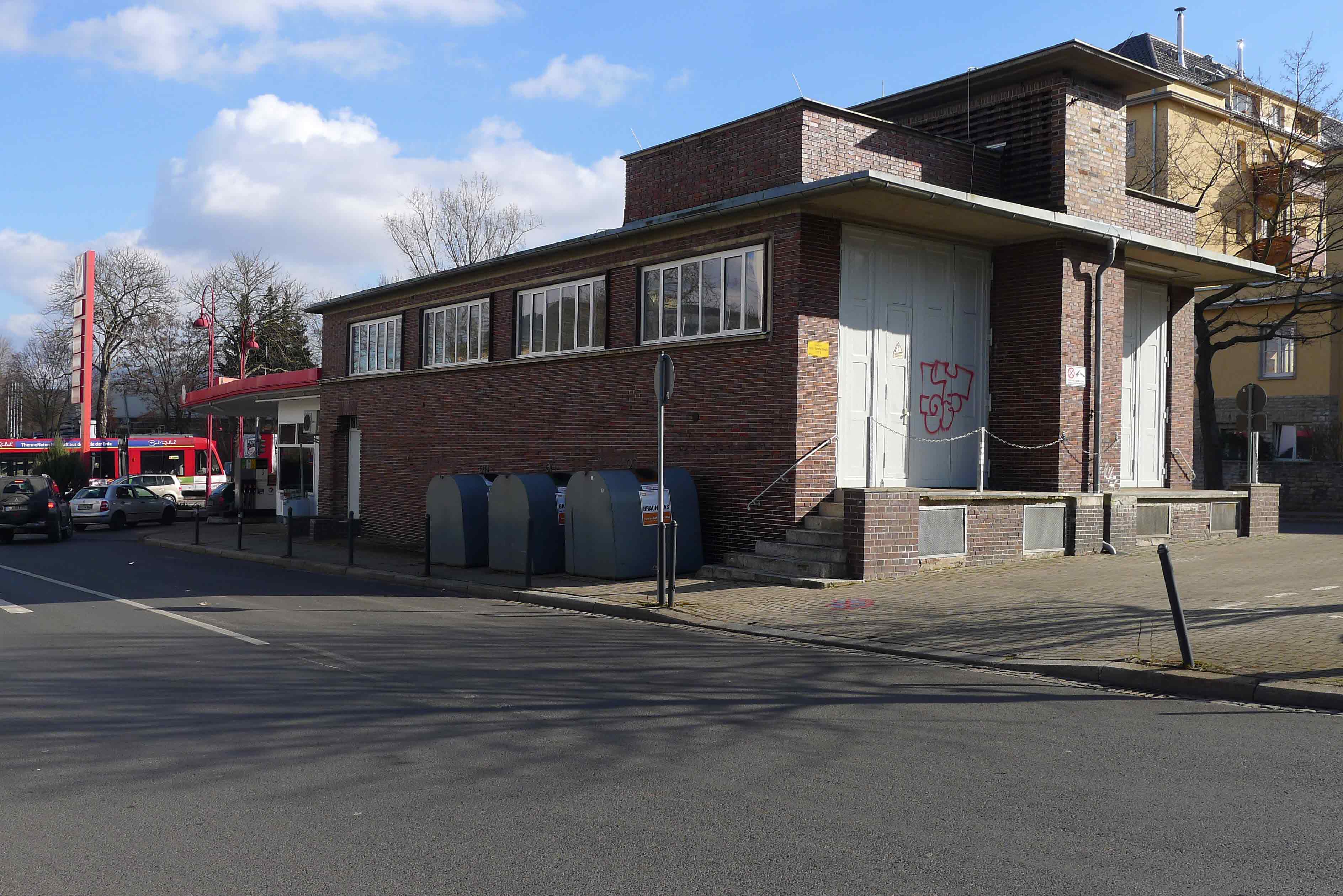

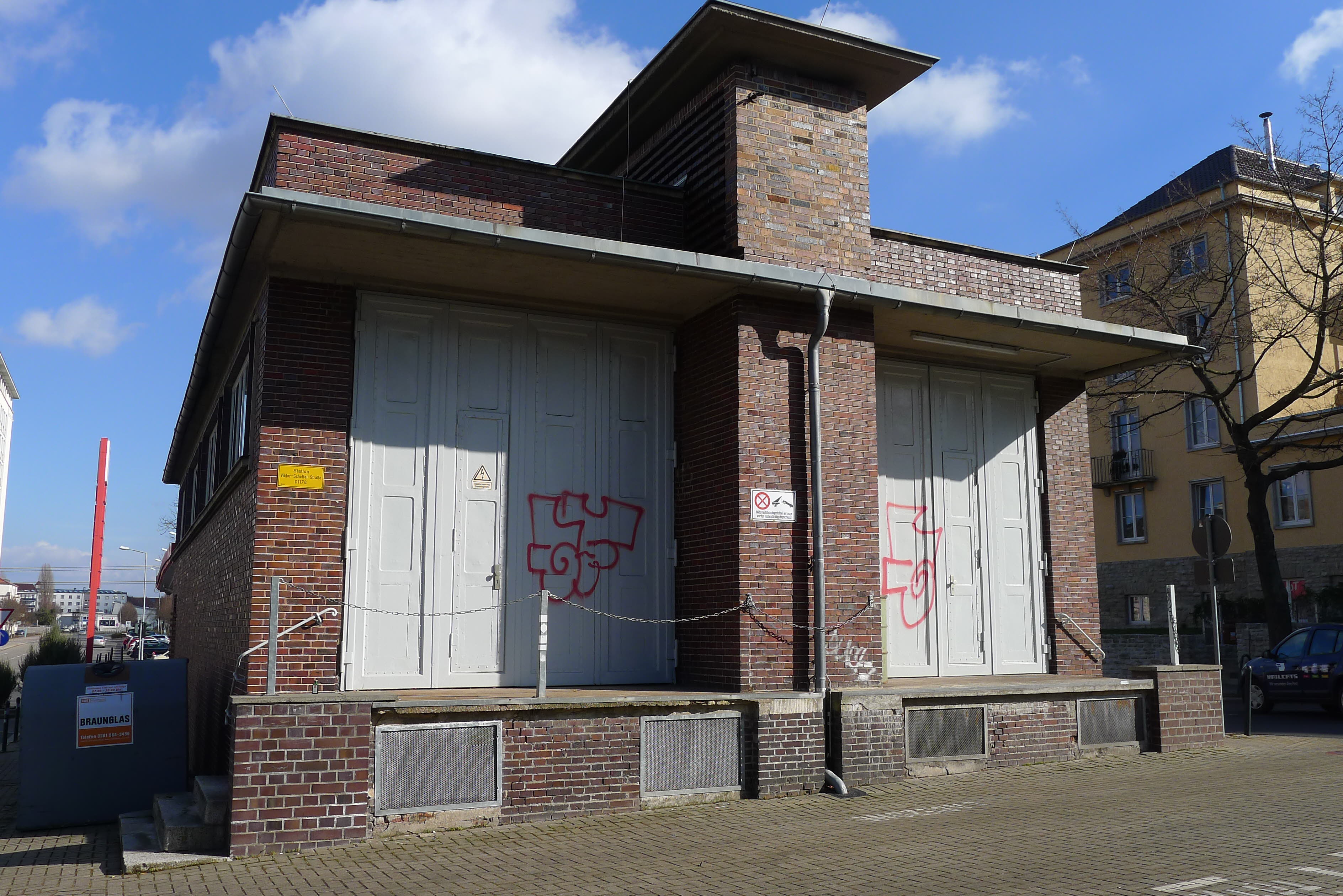

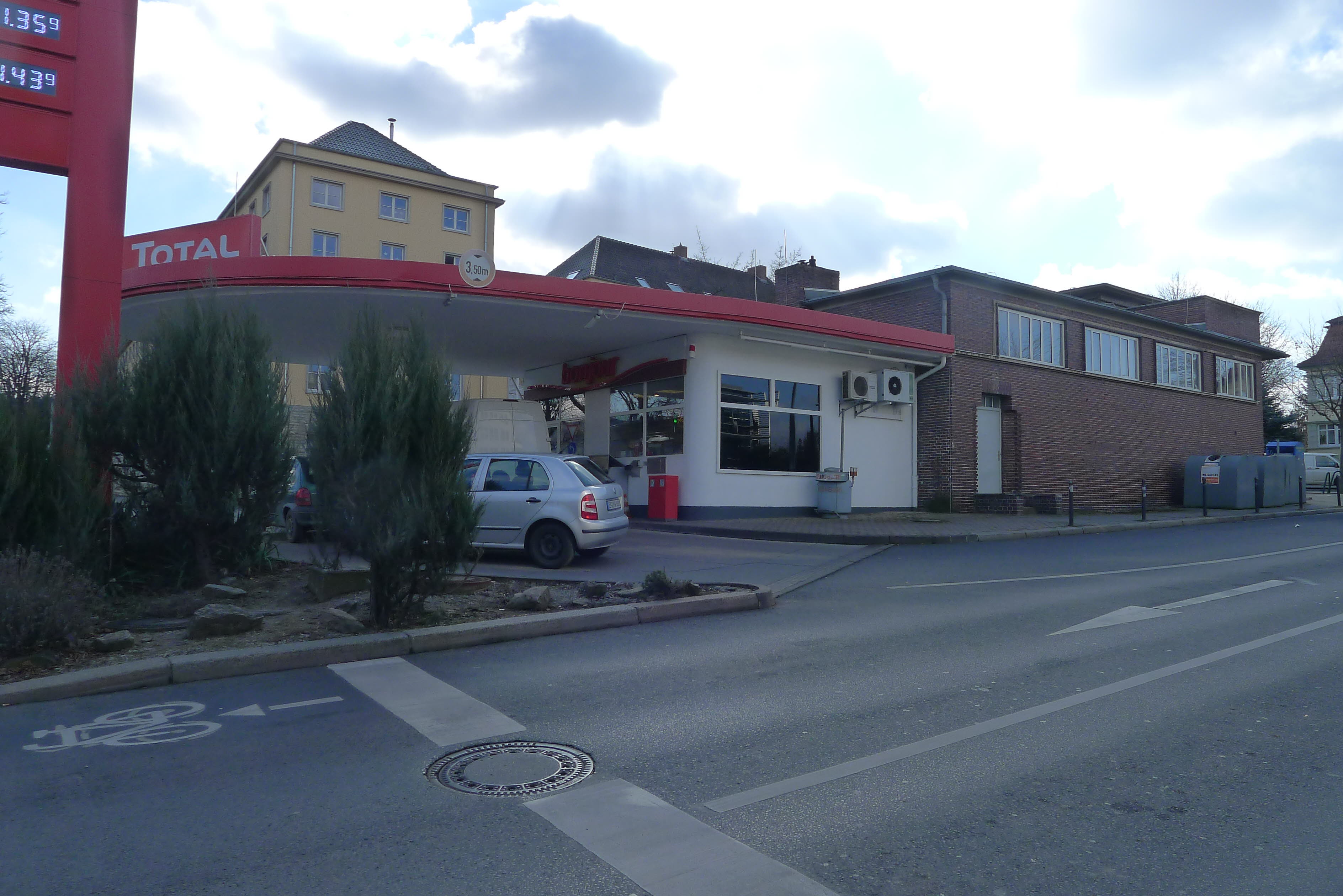

Die Tankstelle ist als Anbau deutlich zu erkennen und hatte mit dem 10/3-kV-Umspannwerk ursprünglich keine Verbindung. Eigentümer des Backsteinbaus ist nach wie vor die SWE Netz GmbH.

Informationsstand: 02.05.2016
Schlagworte: Umspannwerk / Umspannanlage; Energy; Energie; Energienetze
Stichworte: Bergmann Elektricitäts-Werke AG; 10/3 kV-Umspannwerk; 10-kV-Schaltfeld; 3-kV-Schaltfeld; Umspanner 10/3 kV; Netztransformator; Tankstelle; Ölkessel-Leistungsschalter; Leistungsschalter; Distanzschutz; SF6-Schaltanlage; Backsteinbau; SWE Netz GmbH
