22.10.2020 Fachinformation

Blitzschutz von Schutzhütten

Im Juni 2012 schlug ein Blitz in eine Schutzhütte auf einem Golfplatz in Hessen ein. Vier Menschen kamen bei diesem Unglück ums Leben.

Dieses Merkblatt erläutert die Gefährdung von Personen in Schutzhütten durch Blitzwirkungen und beschreibt geeignete Blitzschutzsysteme in Abhängigkeit von den verschiedenen baulichen Anlagentypen. Dabei wird auf die bei Schutzhütten typischen Besonderheiten eingegangen: geringe Abstände zwischen Personen und Leitungen des Blitzschutzsystems und Fehlen einer armierten Bodenplatte.

Die VDE Information richtet sich an Betreiber von Schutzhütten sowie Planer und Errichter von Blitzschutzsystemen.

VDE Information Blitzschutz

Kontakt
VDE e.V.
Themen

Was ist neu in der Ausgabe 2020?

  • Bei der Potentialsteuerung mit Metallgitter (Abschnitt 4.1) hängt die Maschenweite von der zu schützenden Fläche (ab 200 m² / kleiner 200 m²) ab.
  • Ein Hinweis auf innere Ableitungen wurde in den Abschnitten Berührspannung und Potentialsteuerung eingefügt.

Was ist neu in der Ausgabe 2019?

  • Die Potentialsteuerung muss den Schutzbereich um mindestens 1 m überragen.
  • Gehwegplatten mit Kiesunterbau gelten nicht mehr als isolierender Boden.
  • Wann ist ein Gewitter gefährlich nah? Wenn ein Blitzeinschlag im Umkreis von 10 km stattfand.

Inhalt

1 Einleitung

2 Schutzkonzept: Richtiges Verhalten; Äußerer Blitzschutz; Getrenntes Blitzschutzsystem; Schutz vor Berührungsspannung; Schutz vor Schrittspannung

3 Kategorisierung von Schutzhütten

4 Blitzschutzsysteme für Schutzhütten: Erdungsanlage und Potentialsteuerung; Schutzhütten aus Metall; Schutzhütten mit Metallgerüst; Sonstige Schutzhütten; Schutzhütte "Pilz"; Zusätzliche metallene Installationen

Literatur, Hinweis, Der Blitzschutz in der Praxis

Downloads + Bestellen

Bildergalerie

1 Einleitung

Der Begriff "Schutzhütte" suggeriert, dass eine solche bauliche Anlage Schutz für Menschen vor allen Wetterlagen bietet. In der Praxis jedoch werden je nach Sichtweise des Planers, des Betreibers oder der Baubehörde sehr unterschiedliche Anforderungen an derartige bauliche Anlagen gestellt: Meist steht der Schutz vor Wind und Regen im Vordergrund; die Auswirkungen von Blitzschlägen werden häufig nicht beachtet. Dabei ist zu prüfen, ob im Rahmen der Verkehrssicherungspflicht auch die Gefährdung durch Blitzschlag zu berücksichtigen ist [1].

Doch was ist eigentlich eine "Schutzhütte"? Im Bergsport beispielsweise werden die alpinen Rast- und Übernachtungshäuser als Schutzhütten bezeichnet. Aber auch Wartehäuschen an Bus- oder Bahnhaltestellen geben einen Schutz vor Wind und Regen.

In diesem Merkblatt wird der Begriff Schutzhütte für bauliche Anlagen wie z. B. Hütten, Unterstände (Buswartehäuschen) verwendet, die zum Schutz vor Regen aufgestellt werden. Im Vergleich mit Gebäuden z. B. zum Wohnen sind bei Schutzhütten einige Besonderheiten bei der Planung von Blitzschutzsystemen zu beachten:

  1. Schutzhütten werden üblicherweise auf Erdboden oder gepflasterten Flächen (ohne armierte Bodenplatten) aufgestellt.
  2. Der Abstand zwischen Leitungen des Blitzschutzsystems und Personen kann sehr gering sein (Gefahr von Überschlägen).

Ziel des Merkblattes ist es, die Gefährdung von Personen in Schutzhütten durch Blitzschläge und geeignete Schutzmaßnahmen auf Basis der VDE-Blitzschutznormen [2] zu beschreiben. Dabei werden die unterschiedlichen Aufbauweisen und Baumaterialien wie z. B. Stahl, Holz, Glas, Stein berücksichtigt.

Gewitter und Blitzeinschläge können nicht verhindert werden. Eine Gefährdung geht nicht nur von direkten Blitzschlägen aus. Auch Blitzüberschläge, das Berühren von Metallteilen oder das Stehen auf Böden, in denen Blitzströme fließen, können bei Menschen und Tieren lebensgefährliche Verletzungen hervorrufen.

Mit Blitzschutzmaßnahmen soll deshalb ein Schutzraum geschaffen werden, in dem sich Personen mit großer Wahrscheinlichkeit ohne schädliche Auswirkungen von Blitzschlägen aufhalten können. Dieser Schutzraum umfasst in der Regel das Innere von Schutzhütten und den Eingangsbereich unterhalb des Dachs (siehe Titelbild). Personen außerhalb der Hütte sind im Allgemeinen nicht geschützt.

Ein besonderes Augenmerk muss auf Bäume gelegt werden. Dass der Aufenthalt unter Bäumen bei Gewitter äußerst gefährlich ist, dokumentieren die vielen Blitzunfälle, die jedes Jahr Tote und Verletzte fordern. In Zusammenhang mit Schutzhütten muss ein besonderer Aspekt der Errichtung und Prüfung von Blitzschutzsystemen erwähnt werden:

Fangeinrichtungen werden i. d. R. so geplant, dass sie einen Blitzschlag aus einer Gewitterwolke auffangen. Breitet ein nahe stehender Baum mit der Zeit seine Äste in Richtung Schutzhütte aus, wird im schlimmsten Fall die Funktion des Blitzschutzsystems außer Kraft gesetzt. Beim Blitzeinschlag in den Baum kann es zu einem Überschlag in ursprünglich geschützte Bereiche kommen. Deshalb ist es notwendig, dass Bäume, Zweige und Sträucher immer wieder so zurück geschnitten werden, dass ein Abstand von mindestens 3 m zur Schutzhütte gewährleistet ist.

2 Schutzkonzept

Nur wenn sich Personen im Freien richtig verhalten und bei Gewitter geschützte Bereiche rechtzeitig und ausreichend lang aufsuchen, können Unglücksfälle vermieden werden. Zum Schutz vor den Einwirkungen von Blitzschlägen ist deshalb vor allem das richtige Verhalten gefordert.

Wenn Schutzhütten mit einem dauerhaft wirksamen Blitzschutzsystem ausgerüstet werden, dann ist dieses an die jeweiligen baulichen Gegebenheiten anzupassen.

Bei der Planung und Umsetzung von Blitzschutzsystemen wird im Folgenden auf einige besondere Aspekte von Blitzschutzsystemen für Schutzhütten eingegangen.

2.1 Richtiges Verhalten

Personen im Freien sind bei Gewitter gefährdet. Vor einem geplanten Aufenthalt im Freien sollte man sich darüber informieren, wo Schutz gegen Blitzeinwirkung gefunden werden kann.

Findet im Umkreis von 10 km um den eigenen Standort ein Blitzeinschlag statt, sollten geschützte Bereiche, d. h. Schutzhütten mit Blitzschutzsystem oder Autos, aufgesucht werden.
Ein Blitzeinschlag kann durch einen Blitzwarndienst festgestellt werden. Steht ein solcher nicht zur Verfügung, gilt diese Empfehlung bei Wahrnehmung von Donner.

Während des Gewitters dürfen keine Teile des Blitzschutzsystems berührt werden.

Fand im Umkreis von 10 km um den eigenen Standort eine halbe Stunde lang kein Blitzeinschlag statt (kein Donner wahrgenommen), kann davon ausgegangen werden, dass das Gewitter vorüber ist.

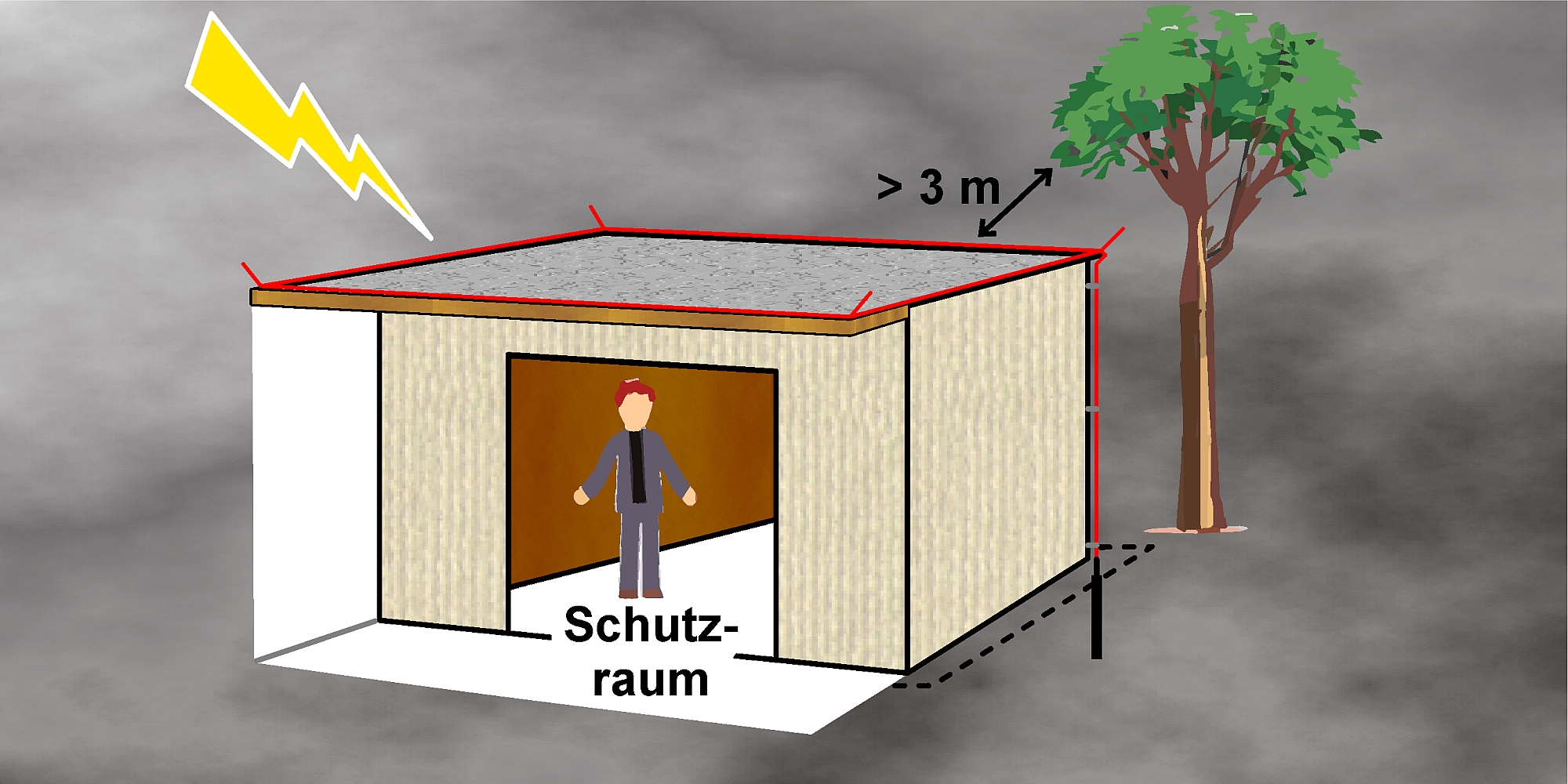

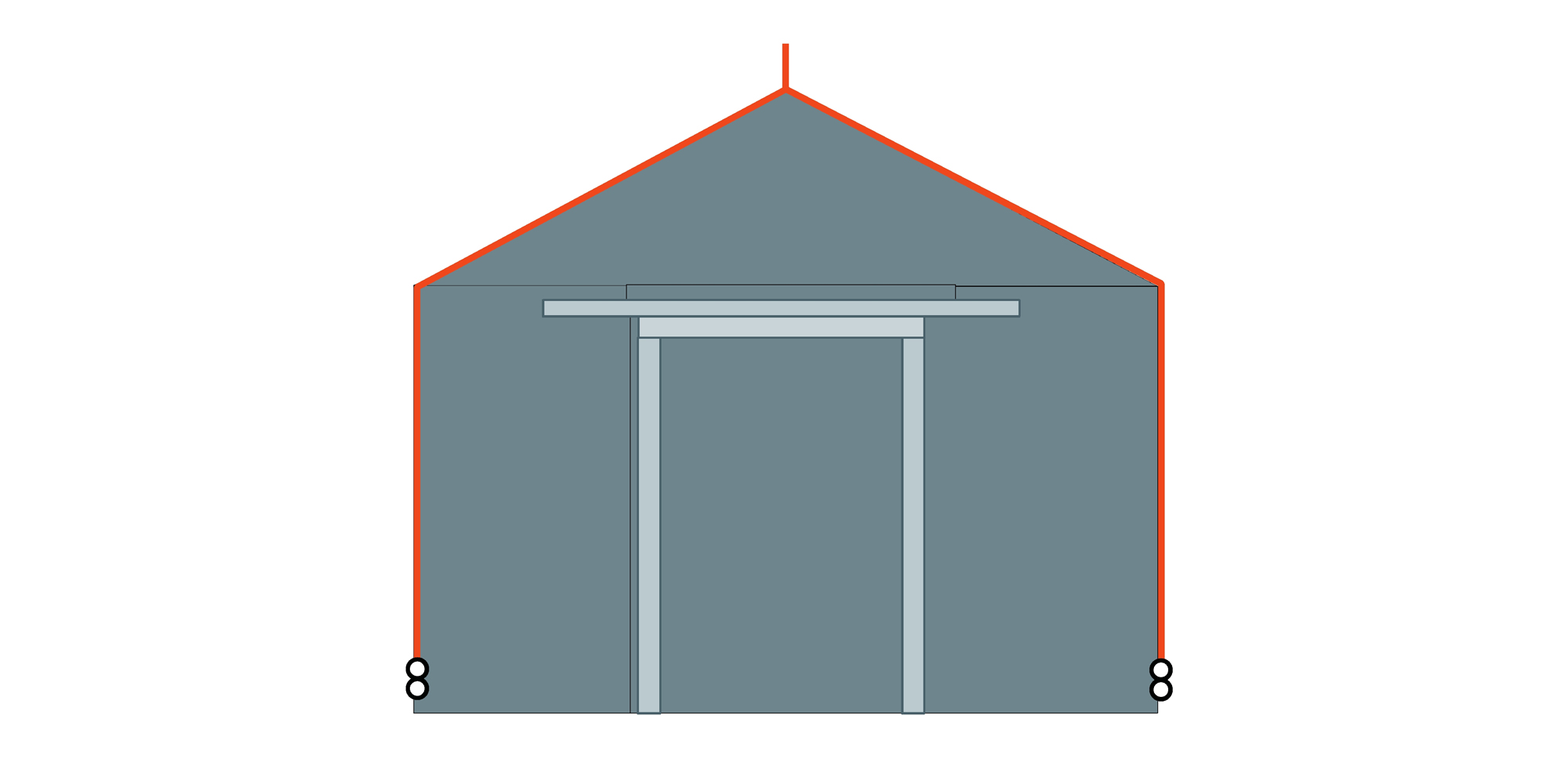

schutzhuette_mit_blitzschutzsystem

2.2 Äußerer Blitzschutz

schutzhuette_mit_blitzschutzsystem

Auch bei Schutzhütten bildet ein Blitzschutzsystem [2] bestehend aus einer Fangeinrichtung, einer oder mehreren Ableitungen und einer Erdungsanlage einen Schutzraum. Die Ableitungen sollten möglichst an den vom Eingang abgewandten Seiten, also nicht im Eingangsbereich, positioniert werden (Bild).

Einen Sonderfall stellen "Pilze" dar (siehe 4.6). Hier ist die Ableitung i. d. R. im zentralen Träger integriert, so dass nur eine Ableitung möglich ist.

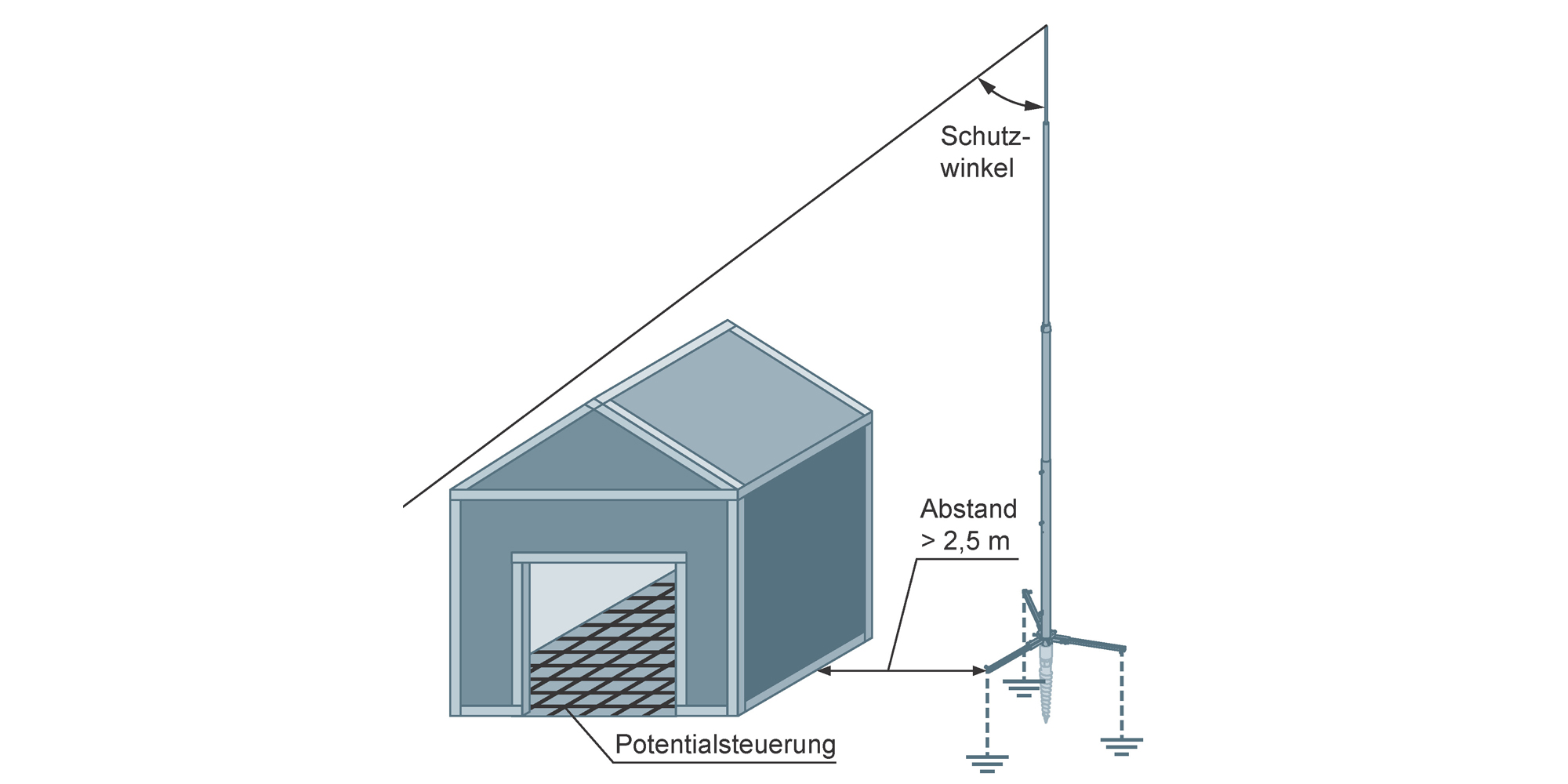

Schutzhütte mit Fangstange

2.3 Getrenntes Blitzschutzsystem

Schutzhütte mit Fangstange

Unter einem getrennten Blitzschutzsystem versteht man eine Kombination von Fangeinrichtungen und Ableitungen, die an keiner Stelle mit der zu schützenden baulichen Anlagen verbunden sind. Außerdem muss zwischen allen Teilen des getrennten Blitzschutzsystems und der baulichen Anlage ein Mindestabstand eingehalten werden (Bild).

Der Vorteil eines getrennten Blitzschutzsystems liegt - wie der Name es schon sagt - in der Trennung der baulichen Anlage von den Teilen, die vom Blitzstrom durchflossen werden. Damit wird der bestmögliche Schutz erreicht.

Gerade bei der Nachrüstung von Blitzschutzsystemen bei bestehenden Schutzhütten sollte zunächst geprüft werden, ob sich hohe metallene Objekte in der unmittelbaren Nähe der Schutzhütte befinden, die in einem getrennten Blitzschutzsystem mit genutzt werden können. Hier bieten sich beispielsweise Leuchten- oder Fahnenmasten an. Der erforderliche Schutzraum kann bei Bedarf durch zusätzliche Fangstangen, die außerhalb der Schutzhütte aufgestellt werden, hergestellt werden. Eine Berechnungshilfe für die Planung dieser zusätzlichen Fangstangen ist in [4] verfügbar.

Zusätzlich ist auf jeden Fall eine Potentialsteuerung im Schutzbereich notwendig (siehe 4.2).

Ist der Abstand zwischen Schutzhütte und Fangstange kleiner als 2,5 m (aber größer als der Mindestabstand, siehe 4.5), muss die Potentialsteuerung mit der Erdungsanlage der Fangstange verbunden werden.

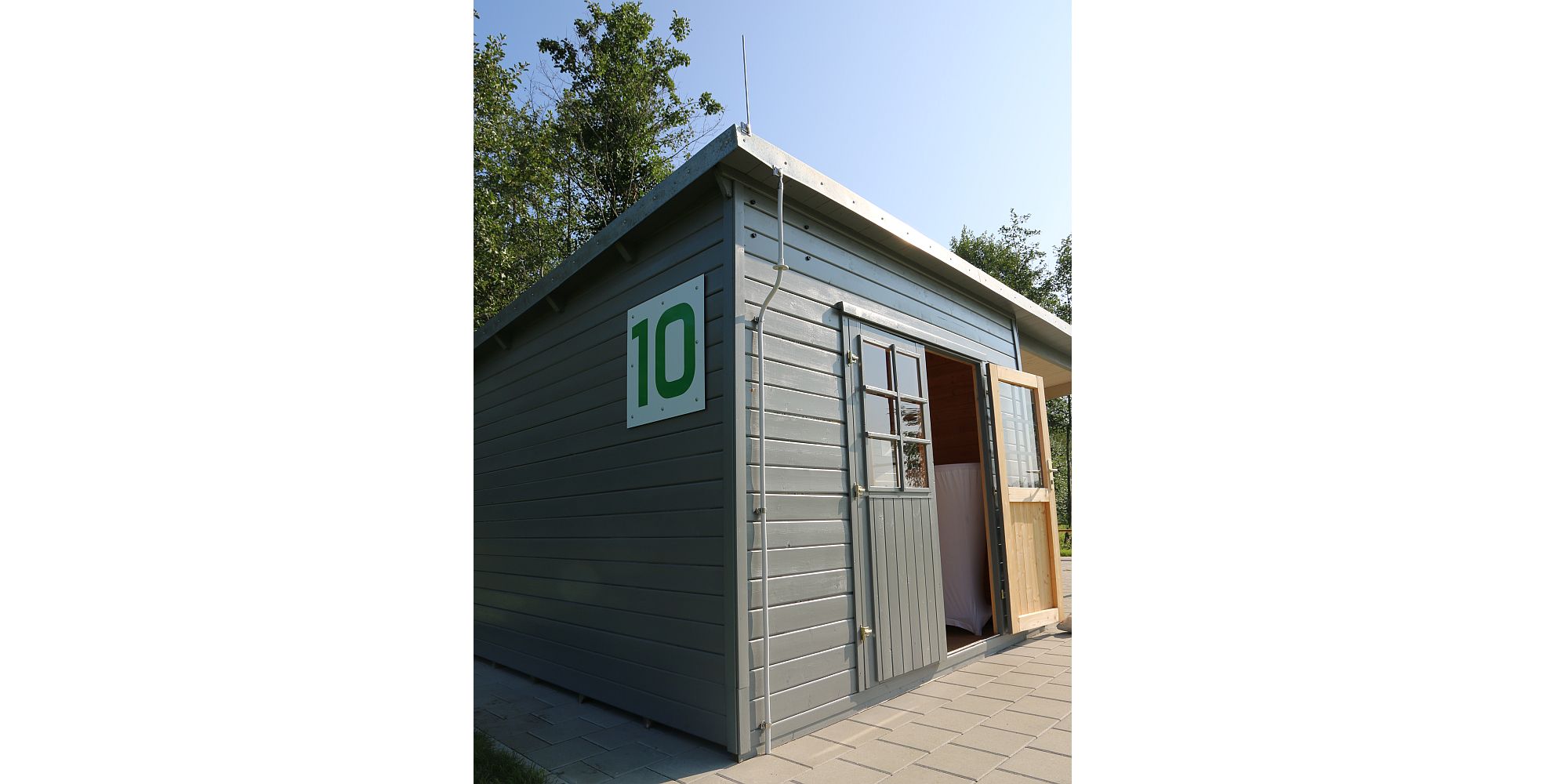

2.4 Schutz vor Berührungsspannung

Neben dem direkten Blitzschlag und dem Überschlag besteht auch eine Gefährdung, wenn Personen die vom Blitzstrom durchflossenen Metallteile berühren. Zum Schutz gegen diese Berührungsspannung bieten sich folgende Maßnahmen an:

  • Positionierung der Ableitungen außerhalb des Schutzraums an den Seiten möglichst entfernt vom Eingangsbereich
  • Isolierung der Ableitungen durch hochspannungsfestes Isolationsmaterial (siehe [3] Abs. 8.1; Bild 9).

Inneren Ableitungen können besondere Maßnahmen zum Schutz vor Berührungsspannung erfordern.

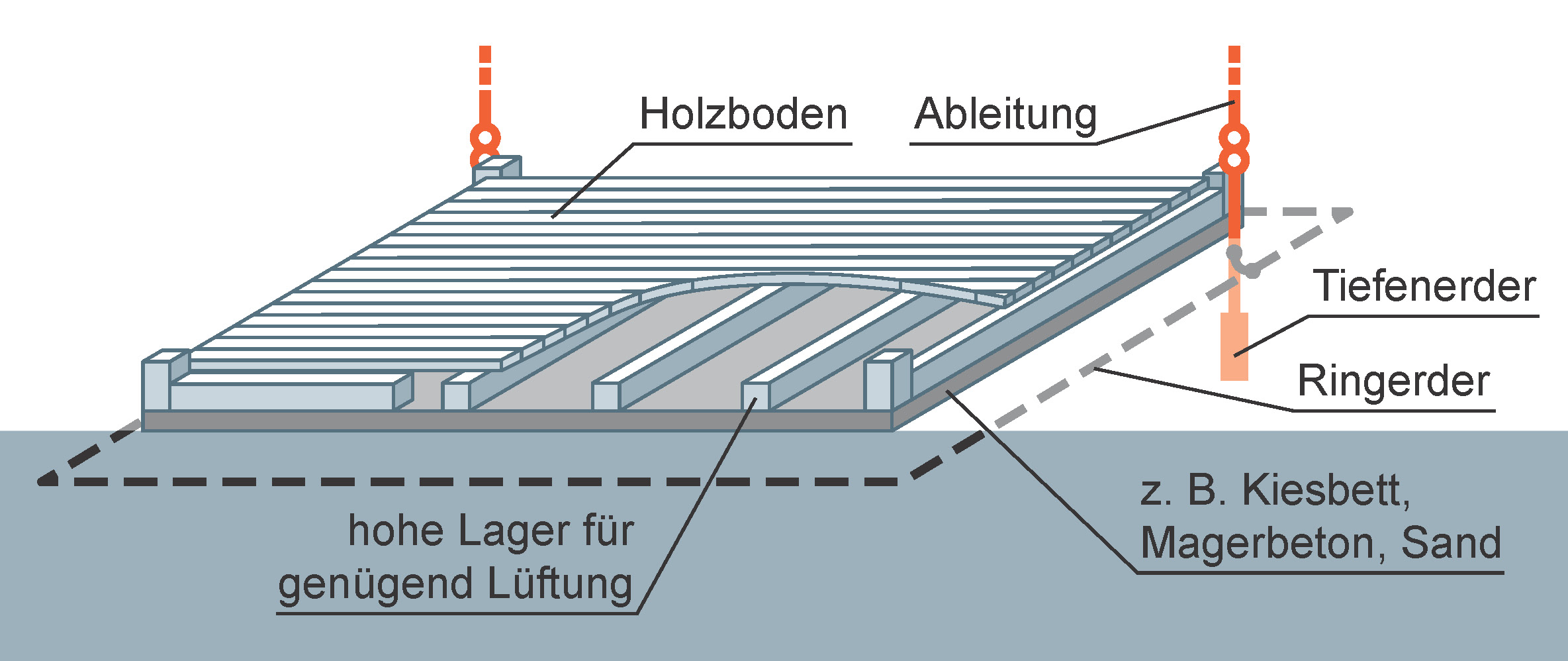

holzboden_bild

2.5 Schutz vor Schrittspannung

holzboden_bild

Eine weitere Gefährdung stellt die sogenannte Schrittspannung dar. Diese entsteht auf Böden, die von Blitzströmen durchflossen werden. Zum Schutz werden zusätzliche Potentialsteuergitter (siehe 4.1), die für die Einleitung des Blitzstroms in die Erde nicht notwendig sind, empfohlen.

Prinzipiell ist auch eine Standortisolierung möglich. Allerdings muss sichergestellt sein, dass Nässe und Verschmutzung durch eintretende Personen die Isolierung mit der Zeit nicht unwirksam werden lassen.

Als mögliche Maßnahmen werden

  • ein Asphaltbelag mit 5 cm Dicke und einem Gefälle von innen nach außen oder
  • ein aufgeständerter und unterlüfteter Holzboden aus Hartholz, Aufbau mindestens 10 cm, auf wasserdurchlässigem Grund angesehen (Bild).



3 Kategorisierung von Schutzhütten

Bevor im nächsten Abschnitt die Blitzschutzmaßnahmen im Detail erläutert werden, sollen zunächst die unterschiedlichen Aufbauweisen von Schutzhütten aus Sicht des Blitzschutzes in Kategorien zusammengefasst werden (siehe Tabelle).

Tabelle 1: Kategorisierung von Schutzhütten



Bereich

KategorisierungBemerkung
DachMetalldachEin Metalldach wirkt als Fangeinrichtung. Bei dünnen Blechen muss mit einer Ausschmelzung (Lochbildung) gerechnet werden. Dies hat jedoch keinen negativen Einfluss auf den Schutz von Personen gegen Blitzschlag.
Das Metalldach muss über Ableitungen mit der Erdungsanlage verbunden werden.

nichtleitende Werkstoffe: Holz, Ziegel, Eternit, Pappe, Folie ...bieten keinerlei Schutz - sie sind für den Blitz sozusagen nicht vorhanden.
WändeMetallblech, Metallkonstruktionen siehe 4.3 und 4.4Je mehr Metall vorhanden und miteinander verbunden ist, desto besser. Die metallene Konstruktion muss mit der Fangeinrichtung und der Erdungsanlage mehrfach verbunden sein (Ausnahme getrenntes Blitzschutzsystem siehe Abs. 2.3).

MauerwerkDieses Material ist als Isolierstoff (feste Baustoffe) zu betrachten.

Holz, Kunststoff, GlasDiese Materialien sind als Isolierstoffe (feste Baustoffe) zu betrachten.
Boden(1) Kies + HolzbodenDieser Boden wird als isolierend angesehen.

(2) Kies + Asphalt (Mindestdicke 5 cm)Dieser Boden wird als isolierend angesehen.

(3) Kies + Split + GehwegplattenDieser Boden wird nicht als isolierend angesehen. Maßnahmen zur Potentialsteuerung sind notwendig.

(4) Kies Dieser Boden wird nicht als isolierend angesehen. Maßnahmen zur Potentialsteuerung sind notwendig.

(5a) Kies + MetallrostMetallrost dient der Potentialsteuerung - siehe Abs. 4.2.

(5b) Kies/Split mit BaustahlgewebematteBaustahlgewebematte dient der Potentialsteuerung - siehe Abs. 4.2.

(6a) Betonplatte (ohne Bewehrung)Dieser Boden wird nicht als isolierend angesehen. Maßnahmen zur Potentialsteuerung sind notwendig.
entspricht Aufstellung (C1)

(6b) Betonplatte (mit Bewehrung)Bewehrung wirkt als Potentialsteuerung - siehe Abs. 4.2
entspricht Aufstellung (C2)

(7) NaturbodenErde, Wiese o. ä.; entspricht Aufstellung (D)
Aufstellung(A) Einzelfundamentemit/ohne Fundamenterder; entspricht Boden (6a) bzw. (7)

(B) Streifenfundamentemit/ohne Fundamenterder; entspricht Boden (6a) bzw. (7)

(C1) Bodenplatte ohne Bewehrungentspricht Boden (6a)

(C2) Bodenplatte mit Bewehrungentspricht Boden (6b)

(D) Ohne Fundamentz. B. felsiger Boden; entspricht Boden (7)
Zusätzliche metallene InstallationenStrom, Telekommunikation ...für Beleuchtung, Werbeflächen, Lautsprecherdurchsagen o. ä. - siehe Abs. 4.7

Wasser / AbwasserNur metallene Rohre müssen berücksichtigt werden.


4 Blitzschutzsysteme für Schutzhütten

Generell sind Blitzschutzsysteme für Schutzhütten wie die für gewöhnliche bauliche Anlagen aufgebaut. Die Planung und Ausführung wird in den Blitzschutznormen [2] beschrieben.

Im Folgenden wird auf einige Details oder Besonderheiten bei Schutzhütten hingewiesen.

4.1 Erdungsanlage und Potentialsteuerung

Der allgemeine Aufbau wird in [3] Abs. 5.4 beschrieben. Bei Schutzhütten werden vorteilhaft Ringerder eingebracht, die bei Hütten mit einer Grundfläche kleiner 80 m² durch zusätzliche Tiefenerder an jeder Ableitung ergänzt werden.
Als Werkstoff wird Edelstahl V4A z. B. Werkstoffnr. 1.4571 empfohlen.

Die Erdungsanlage soll die Außenmaße der Schutzhütte inklusive Eingangsbereich um 1 m überragen.

Die Bewehrung von Einzel- und Streifenfundamenten können, aber brauchen nicht, an den Ringerder angeschlossen werden.

Wenn eine elektrische Einrichtung vorhanden ist, muss DIN 18014 Fundamenterder eventuell beachtet werden.

Die Errichtung von Erdungsanlagen in felsigen Gebieten wird in [3] Abs. E.5.4.3.5 beschrieben.

Bei Personengefährdung durch Schrittspannung (siehe 2.5) sind zusätzliche Maßnahmen notwendig.

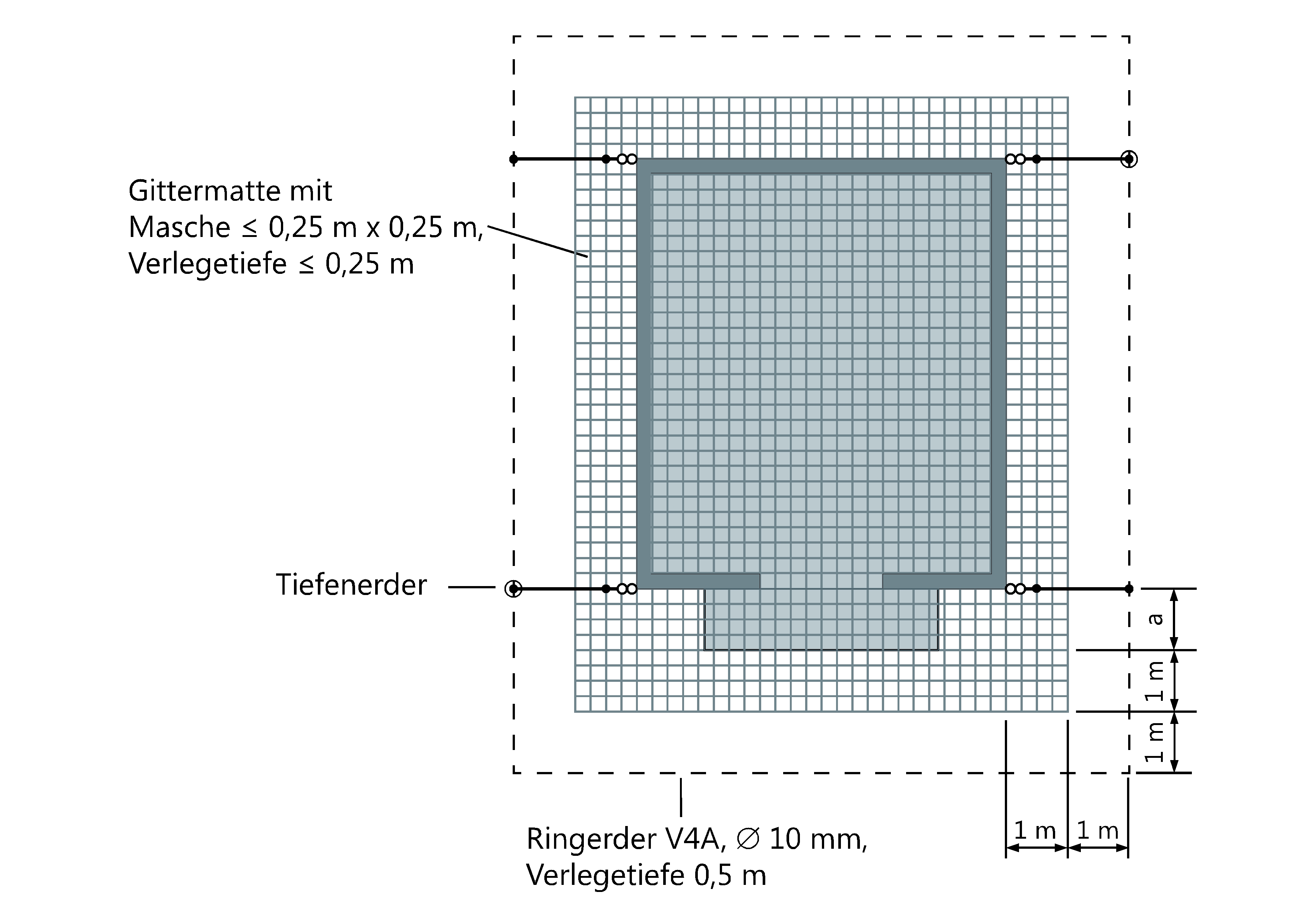

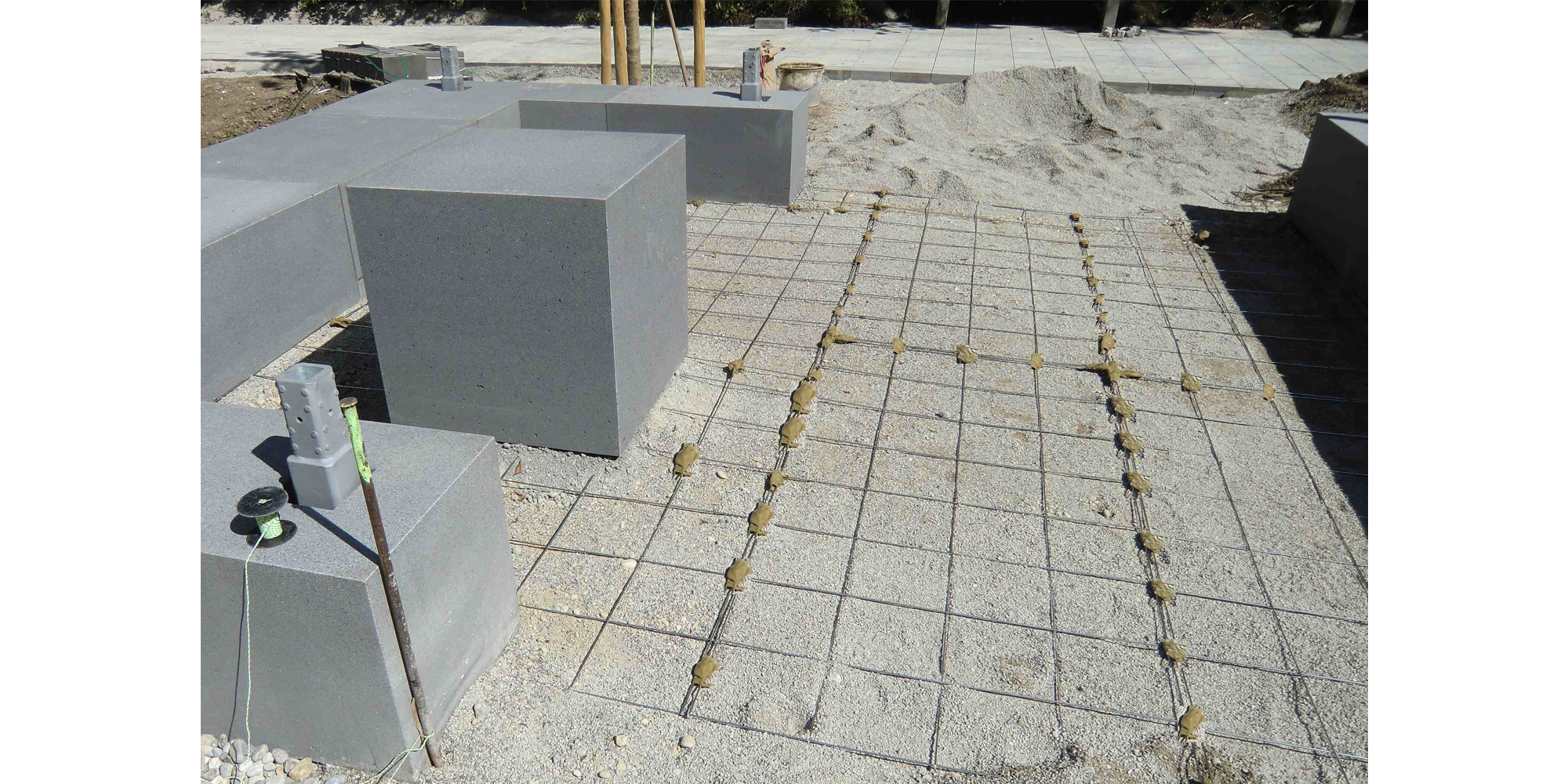

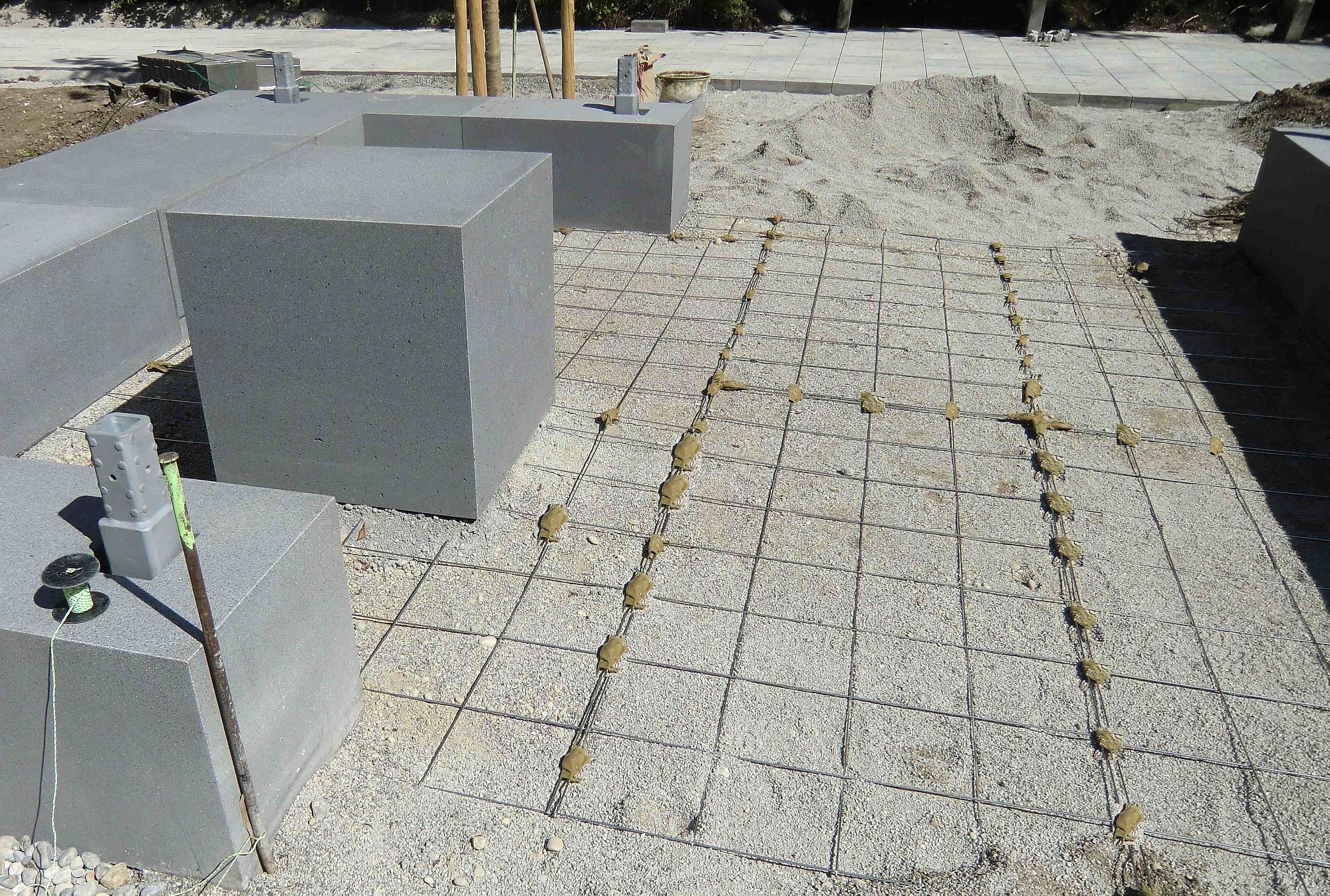

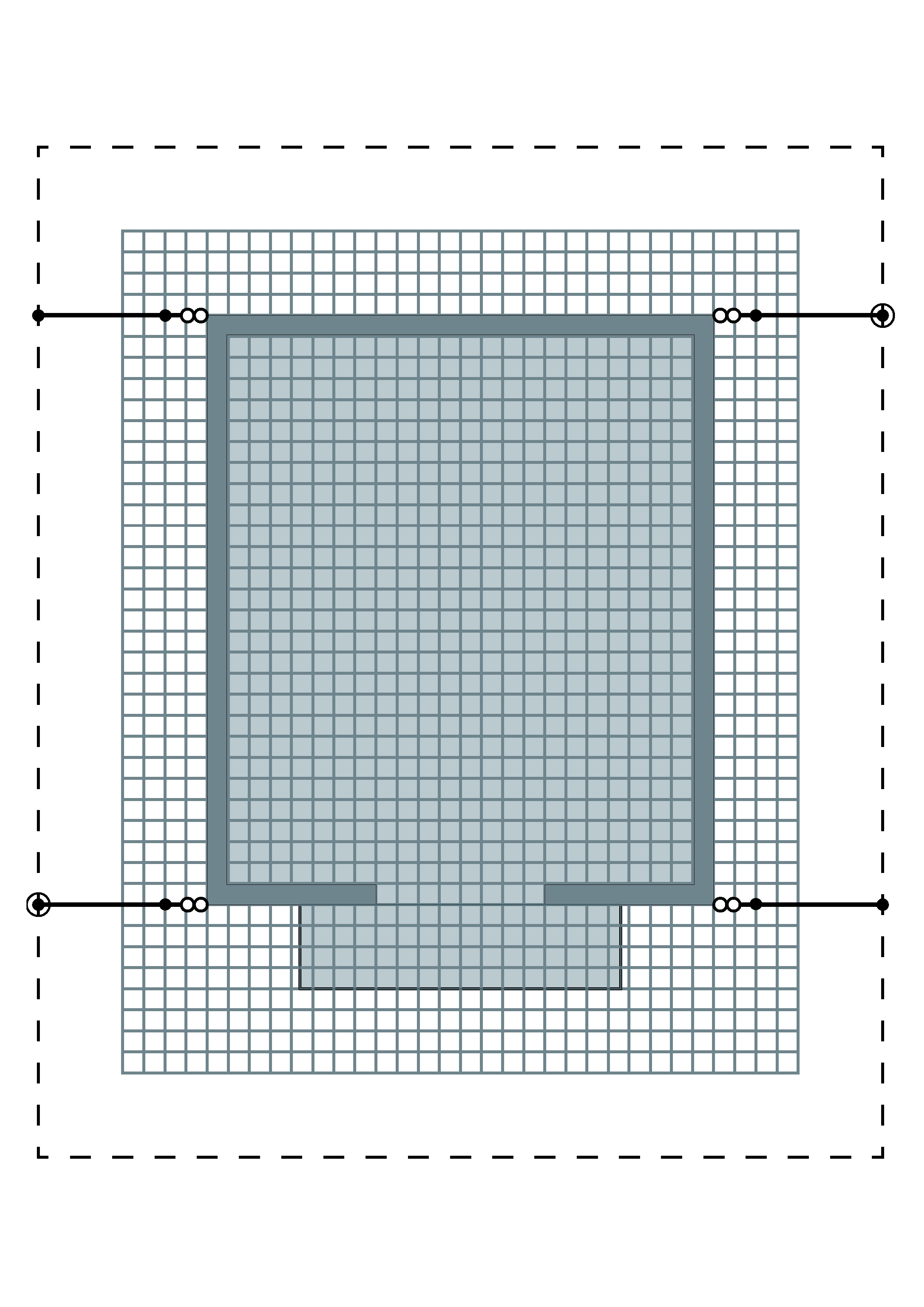

Potentialsteuerung

Zur Potentialsteuerung werden im Allgemeinen zusätzliche Erdungsleiter im Boden verlegt.
Der empfohlene Werkstoff ist Edelstahl V4A z. B. Werkstoffnr. 1.4571.

Bei einem Boden mit Metallelementen (Tabelle 1, Boden 5a, 5b, 6b) werden die metallenen Elemente mit der Erdungsanlage verbunden (Ausnahme siehe 2.3).

Ansonsten gilt (Tabelle 1, Boden 3, 4, 6a):
Bei Flächen ab 200 m² wird die Potentialsteuerung durch Leiter erreicht, die

  • in Gitterform mit einer Maschenweite von maximal 1 m angeordnet und
  • an jeder Kreuzungsstelle miteinander verbunden sind,
  • in geringer Tiefe bis maximal 0,25 m eingebracht,
  • die die zu schützende Fläche an allen Seiten um 1 m überragen (Bild).

Bei Flächen kleiner 200 m² werden feinmaschige Metallgitter (Maschenweite maximal 0,25 m, Stabdurchmesser mindestens 3 mm) verwendet (Bild).

Andere Maschenweiten können durch eine detaillierte Berechnung der Schrittspannung mit Computerprogrammen ermittelt werden.

Wenn innere Ableitungen vorgesehen sind, ist eine detaillierte Berechnung unbedingt erforderlich.

Das Metallgitter sollte alle 4 m, mindestens an allen Ecken, mit der Erdungsanlage verbunden werden (Ausnahme siehe 2.3).

4.2 Schutzhütten aus Metall

Schutzhütten aus Metall benötigen keine zusätzlichen Fang- und Ableitungen, wenn sie über

  • ein Metalldach als Fangeinrichtung verfügen,
  • mindestens drei Seitenwände mit Metallbekleidung (Blech oder Gitter) als Ableitungen dienen und
  • Werkstoffe gemäß [3] Tabelle 3 zum Einsatz kommen.

Eine Erdungsanlage entsprechend 4.2 muss vorhanden sowie ein Schutz vor Schrittspannung entsprechend 2.5 gegeben sein.

Für Personen im Schutzraum geht bei derartigen Schutzhütten keine Gefahr beim Berühren der Metallkonstruktion aus.

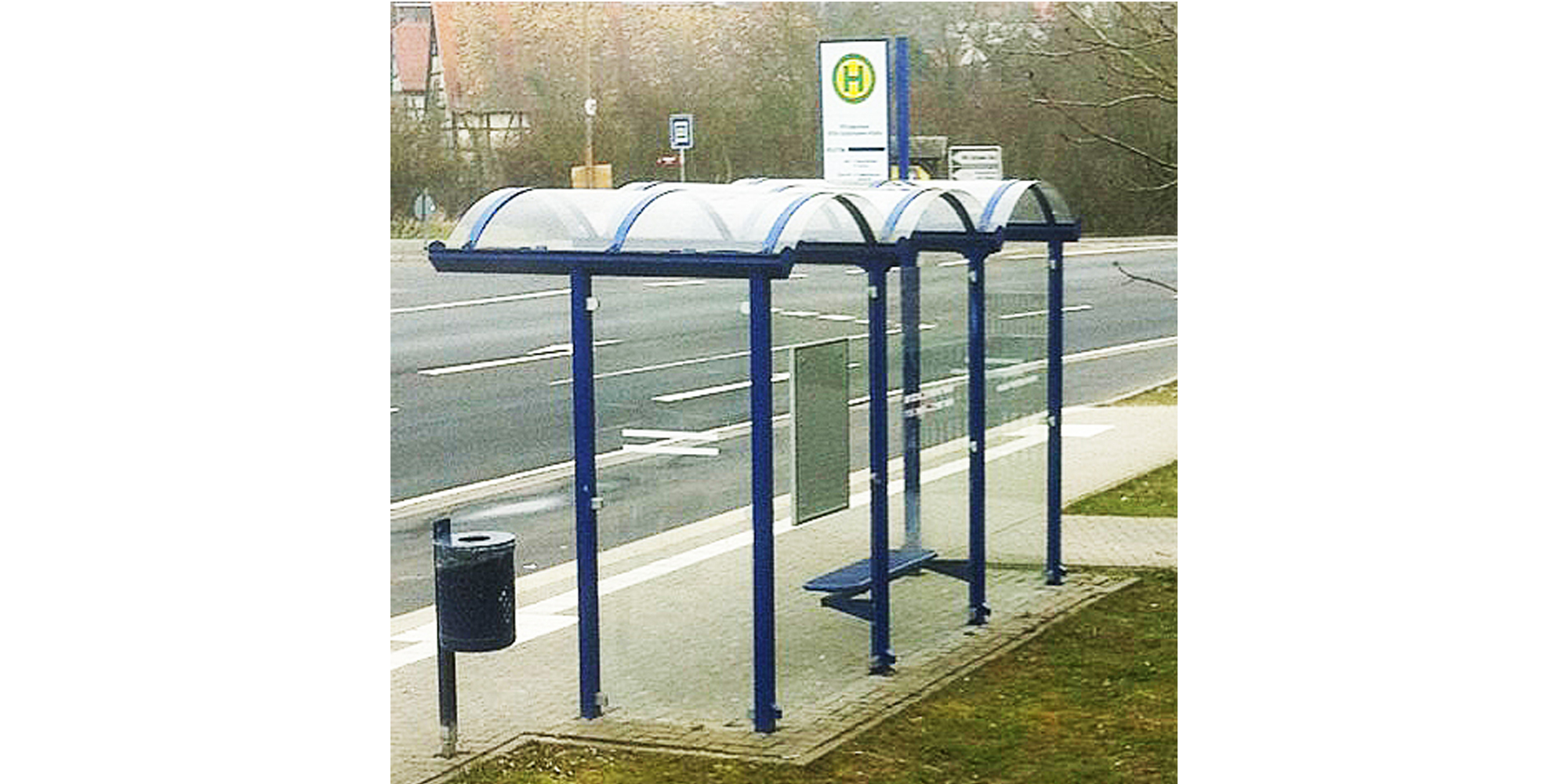

Buswartehäuschen mit Metallgerüst

4.3 Schutzhütten mit Metallgerüst

Buswartehäuschen mit Metallgerüst

Häufig kommen Metallkonstruktionen als Grundgerüst für Schutzhütten zum Einsatz (Beispiel siehe Bild). Damit daraus ein Blitzschutzsystem entsteht, muss

  • das Dach mit einer Fangeinrichtung ausgerüstet oder ein Metalldach verwendet werden
  • die gesamte metallene Konstruktion als Ableitungsanlage im Sinne der Blitzschutznorm geeignet sein und
  • ein Boden inklusive Erdungsanlage und Schutz vor Schrittspannung (siehe 2.5 und 4.1) ausgeführt werden.

Für Personen im Schutzraum geht bei derartigen Schutzhütten keine Gefahr beim Berühren der Metallkonstruktion aus.

Abstand halten zwischen Metallteilen, die Blitzstrom führen - außer sie sind hochspannungsfest isoliert

4.4 Sonstige Schutzhütten

Abstand halten zwischen Metallteilen, die Blitzstrom führen - außer sie sind hochspannungsfest isoliert

Schutzhütten aus Holz, Kunststoff o. ä. ohne umfassende Metallkonstruktionen erhalten, wie andere bauliche Anlagen auch, ein Blitzschutzsystem bestehend aus:

  • einer Fangeinrichtung mit Stangen und/oder Leitungen
  • Ableitung(en)
  • einem Boden inklusive Erdungsanlage und Schutz vor Schrittspannung (siehe 2.5 und 4.1)

Die Positionierung der Fangeinrichtungen und Ableitungen muss so erfolgen, dass ein Mindestabstand zwischen den Teilen des Blitzschutzsystems und den Personen im Schutzraum (Trennungsabstand) gewährleistet wird (Bild links).

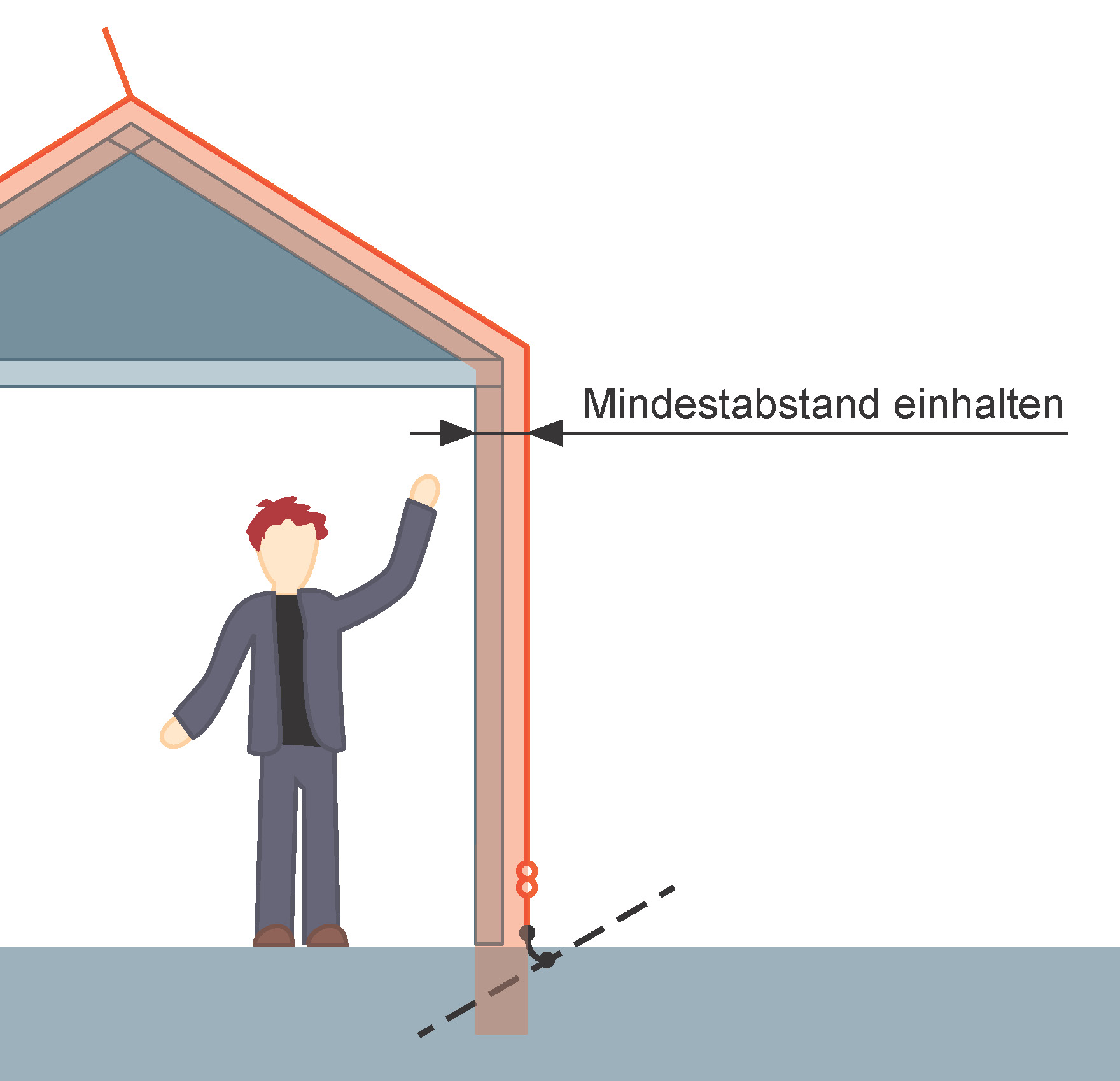

Als Mindestabstand für feste Baustoffe wird empfohlen

  • bei 1 Ableitung: 25 cm
  • bei 2 Ableitungen: 15 cm
  • bei 3 und mehr Ableitungen: 10 cm

Alternativ zum Trennungsabstand kann eine Isolierung der Ableitungen durch hochspannungsfestes Isolationsmaterial (siehe [3] Abs. 8.1) vorgenommen werden (Bild rechts).

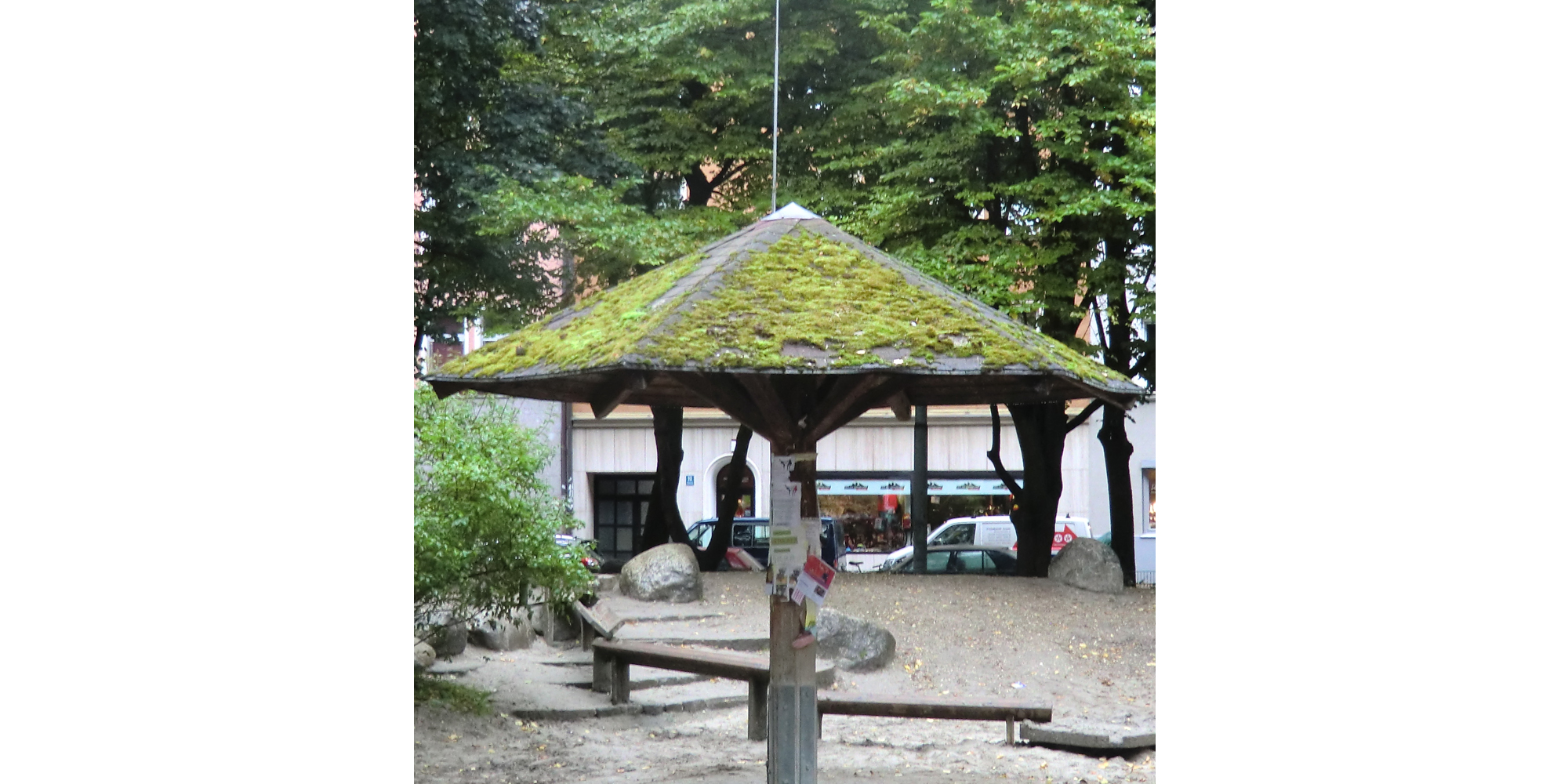

Unterstand auf einem Spielplatz, der wie ein riesengroßer Pilz aussieht

4.5 Schutzhütte "Pilz"

Unterstand auf einem Spielplatz, der wie ein riesengroßer Pilz aussieht

Auch diese Schutzhütte (Bild) kann mit einem Blitzschutzsystem ausgerüstet werden bestehend aus einer

  • Fangeinrichtung mit einer Fangstange auf dem Dach
  • Ableitung in/an der Tragstütze (Konstruktionsbedingt ist die Ausführung einer zweiten Ableitung nicht möglich.)
  • Erdungsanlage und Schutz vor Schrittspannung (siehe 2.5 und 4.1)

Als Mindestabstand zwischen der Ableitung und den Personen im Schutzraum wird 25 cm (für feste Baustoffe) empfohlen. Dieser kann in der Regel nicht eingehalten werden. Deshalb sollte die Ableitung mit hochspannungsfestem Isolationsmaterial (siehe [3] Abs. 8.1) ummantelt sein.

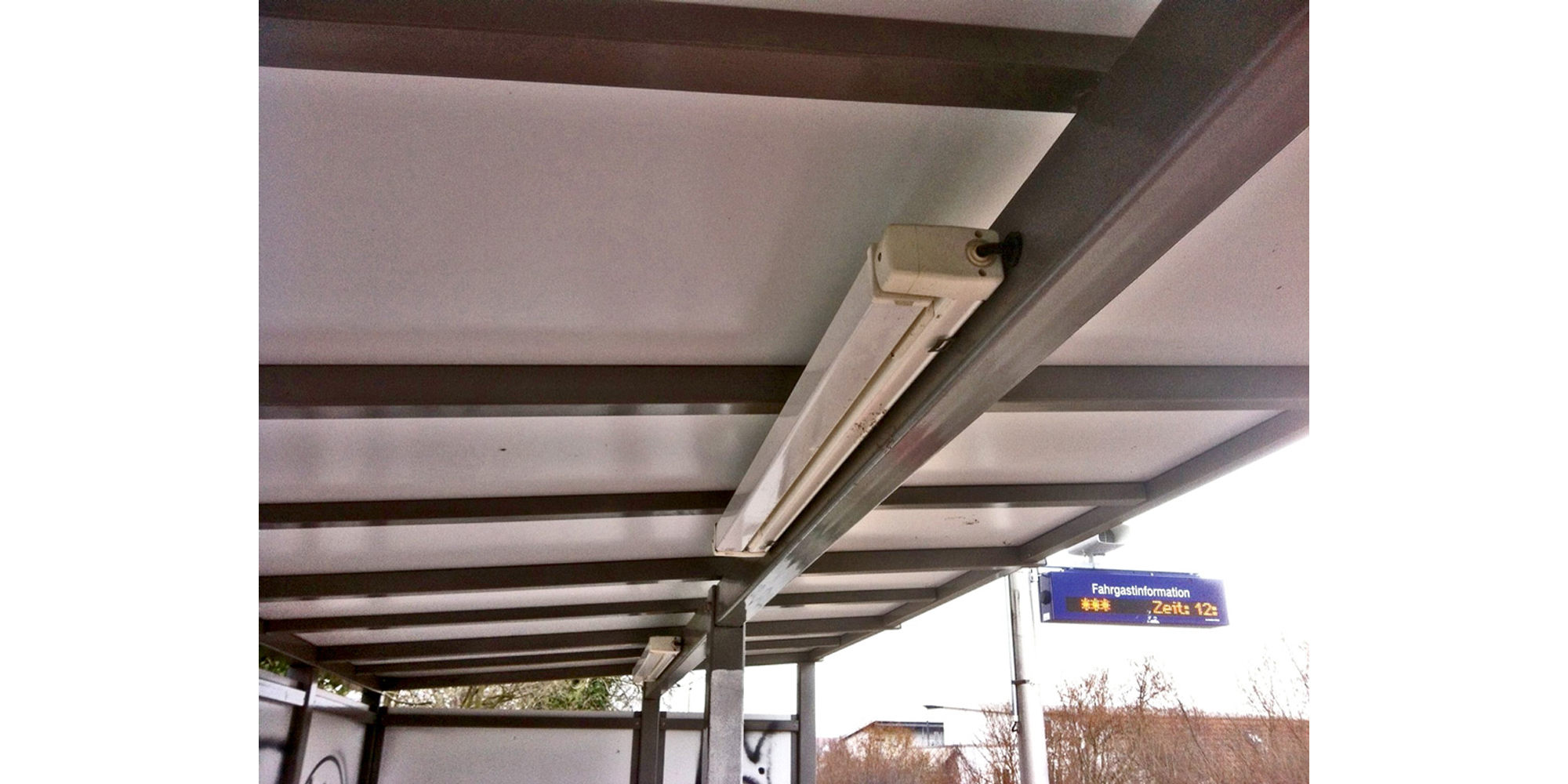

Unterstand auf einem Bahnsteig mit elektrischem Licht

4.6 Zusätzliche metallene Installationen

Unterstand auf einem Bahnsteig mit elektrischem Licht

Bei dem eingangs beschriebenen Ansatz, dass Schutzhütten alle möglichen baulichen Anlagen zum Schutz für Menschen sein können, sind auch von außen eingeführte metallene Leitungen denkbar, wie beispielsweise elektrische Stromversorgungsleitungen für Beleuchtung (Bild), Telefonleitungen, metallene Wasserrohre. Diese Installationen müssen, wie im Blitzschutz gefordert, in den Blitzschutz-Potentialausgleich einbezogen werden. Das bedeutet das Verbinden der metallenen Installationen und Leitungen mit dem Blitzschutzsystem beim Eintritt in die bauliche Anlage. Aktive Leiter werden mit Überspannungsschutzgeräten einbezogen.

Literatur

[1] Oberlandesgericht Stuttgart: Wandererpavillon im Wald. Aktenzeichen 5U138/87, 19.09.1988

[2] Normenreihe VDE 0185-305: Blitzschutz, VDE-Verlag / Beuth-Verlag, Berlin.

[3] Norm VDE 0185-305-3: Blitzschutz - Teil 3: Schutz von baulichen Anlagen und Personen, VDE-Verlag / Beuth-Verlag, Berlin.

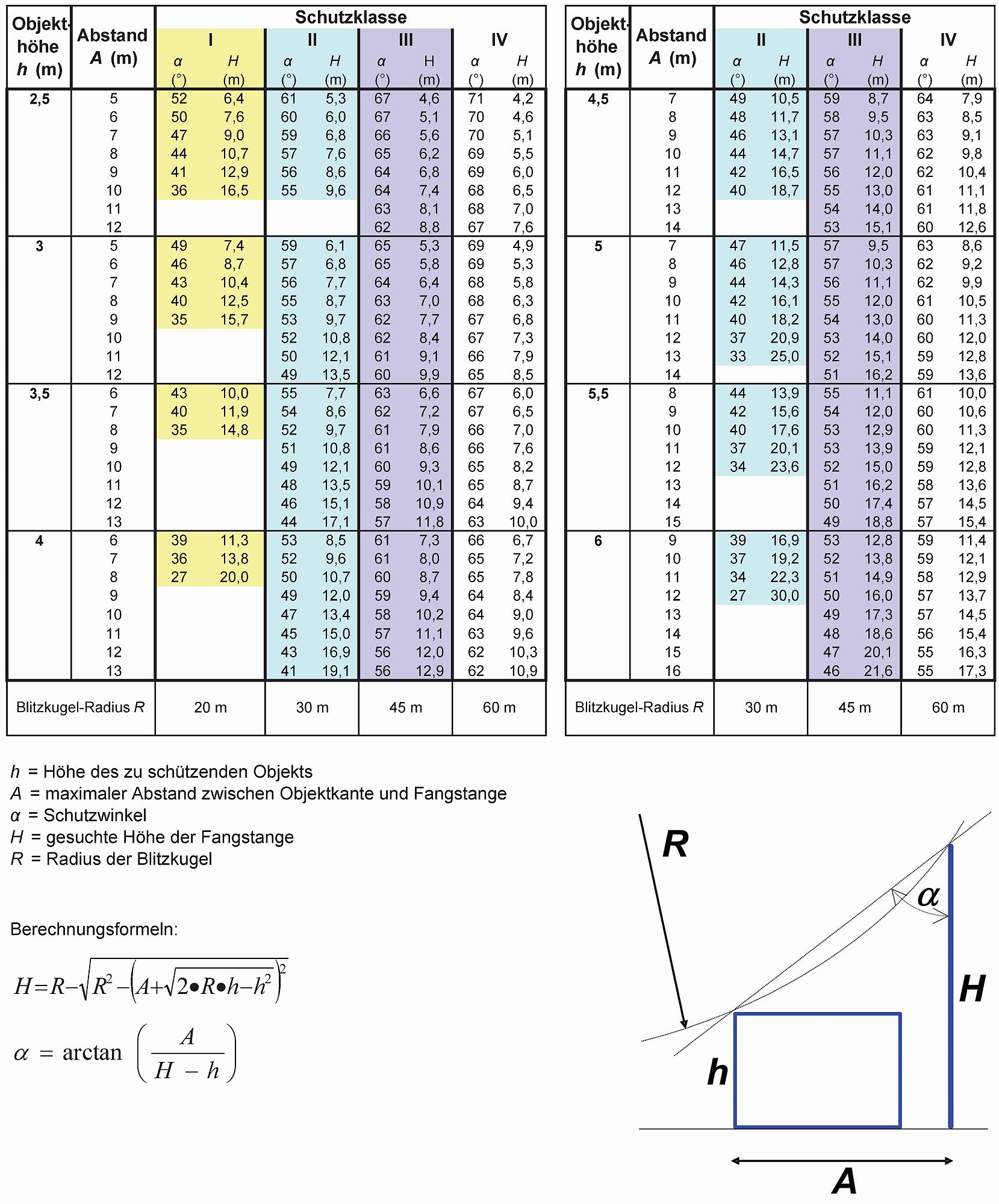

[4] VDE Ausschuss für Blitzschutz und Blitzforschung: Berechnungshilfe für Fangstangen zum Schutz von Objekten geringer Höhe und Abmaße, www.vde.com/blitzschutz-von-schutzhuetten , 2019

Hinweis

Icon bitte beachten
VDE

Diese VDE Information enthält allgemeine technische Empfehlungen zum Blitz- und Überspannungsschutz. Eine eigene Überprüfung der jeweils erforderlichen Handlungsweise durch den Nutzer bleibt daher immer unentbehrlich.

Der VDE hat diese VDE Information mit großer Sorgfalt verfasst. Dennoch kann der VDE weder eine explizite noch eine implizite Gewährleistung für die Korrektheit, Vollständigkeit oder Aktualität des Dokuments übernehmen. Die Anwendung dieses Dokuments geschieht in dem Bewusstsein, dass der VDE für Schäden oder Verluste jeglicher Art nicht haftbar gemacht werden kann.

Die Blitzschutznormen (u. a. DIN EN 62305) werden erarbeitet vom Komitee 251 Blitzschutzsysteme und Blitzschutzbauteile der DKE Deutsche Kommission Elektrotechnik Elektronik Informationstechnik im DIN und VDE. Es wird empfohlen, die Fassungen mit dem neuesten Ausgabedatum anzuwenden.
Bezug: VDE VERLAG GMBH oder Beuth-Verlag GmbH

Diese VDE Information wurde unter der Lizenz CC BY 4.0 DE veröffentlicht.

Der Blitzschutz in der Praxis

Keyvisual-Bild VDE Ausschuss Blitzschutz und Blitzforschung
VDE

Unter dieser Bezeichnung gibt der VDE-Ausschuss Blitzschutz + Blitzforschung eine Merkblattsammlung für Blitzschutz-Fachkräfte heraus. Diese VDE Information ist Bestandteil von "Der Blitzschutz in der Praxis".

www.vde.com/blitzschutz-in-der-praxis


Bildergalerie


Weitere Informationen

Kiesboden bietet keinen ausreichenden Schutz bei Berührungs- und Schrittspannungen

Untersuchung der Isolationsfestigkeit von Kiesboden liefert neue Erkenntnisse

(13.11.2019, geändert 22.02.2020) Bei Hochspannungsuntersuchungen von Kiesboden im Auftrag des VDE|ABB sind Entladungen durch eine Kiesschicht von 15 cm Dicke aufgetreten. Damit wurde der in DIN EN 62305-3 (VDE 0185-305-3):2011-10 geforderte Übergangswiderstand von mindestens 100 kOhm unterschritten.
Aus diesem Grund wird in Abweichung zu DIN EN 62305-3 (VDE 0185-305-3):2011-10 Abschnitt 8 empfohlen, einen Boden mit Kies (ggf. in Kombination mit Betonplatten oder Pflastersteinen) nicht als ausreichende Schutzmaßnahme bei Berührungs- und Schrittspannungen anzusehen.

Das deutsche Normenkomitee K251 der DKE Deutsche Kommission Elektrotechnik Elektronik Informationstechnik hat eine entsprechende Information herausgeben und wird eine entsprechende Überarbeitung der international harmonisierten Blitzschutz-Norm anstoßen.

Mehr erfahren

Weitere Informationen

PV-Anlage

Blitzschutz von Dachaufbauten

Metallene Dachaufbauten sind von Natur aus ein bevorzugtes Ziel von Blitzeinschlägen. Vor allem elektrisch betriebene Anlagen sollten vor den Auswirkungen eines Blitzeinschlags geschützt werden.

PV-Anlage

Metallene Dachaufbauten sind von Natur aus ein bevorzugtes Ziel von Blitzeinschlägen. Vor allem elektrisch betriebene Anlagen sollten vor den Auswirkungen eines Blitzeinschlags geschützt werden.

In der Regel geschieht dies durch die Installation einer getrennten Fangeinrichtung:

  • Fangstangen, die das zu schützende Objekt überragen, werden in ausreichend großem Abstand aufgestellt, so dass ein ankommender Blitz auf die Fangstange trifft und nicht auf die zu schützende Anlage. Dabei muss strengstens darauf geachtet werden, dass es keine leitende Verbindung zwischen dem Äußeren Blitzschutzsystem und den metallenen Dachaufbauten gibt.

Kommt es zu einem Blitzeinschlag in die Fangeinrichtung des Äußeren Blitzschutzsystems, treten in der Regel Überspannungen in den elektrischen Leitungen auf, und zwar sowohl in den Leitungen des Stromversorgungssystems (z.B. 230-V-Netzspannung) als auch in allen Signal-, Steuer- und Telekommunikationsleitungen. Die empfindlichen Endgeräte müssen daher durch Überspannungsschutzgeräte geschützt werden, damit sie auch nach einem Blitzeinschlag weiterhin funktionieren.

Die Planung des Blitzschutzsystems gehört daher in die Hände einer Blitzschutzfachkraft, die die Auswirkungen des Blitzeinschlags in das vorliegende Gebäude bewerten und geeignete Schutzmaßnahmen definieren kann.

Seilsystem als Absturzsicherung

Absturzsicherungen auf Dächern mit Blitzschutzsystem

Zum Schutz von Personen auf Dächern vor Absturz werden z. B. Geländer oder Seilsysteme installiert. Diese Absturzsicherungen sind metallene Installationen, die in Blitzschutzsysteme einbezogen werden müssen.

Seilsystem als Absturzsicherung

Zum Schutz von Personen auf Dächern vor Absturz werden z. B. Geländer oder Seilsysteme installiert. Diese Absturzsicherungen sind metallene Installationen, die in Blitzschutzsysteme einbezogen werden müssen.

Für diese Anwendung gibt es eine eigene VDE Information Blitzschutz. Sie beschreibt die verschiedenen Vorgehensweisen in Abhängigkeit von den Absturzsicherungen, von den baulichen Gegebenheiten des Gebäudes und des Blitzschutzsystems.

Sie richtet sich an Betreiber von Gebäuden  mit Absturzsicherungen, Installationsfirmen und Hersteller von Absturzsystemen sowie Blitzschutz-Fachkräfte.

Mehr erfahren

Benötigt man bei einem Gebäude mit Metalldach einen Äußere Blitzschutz?

Ein Blitz sucht immer den Weg in die Erde. Kommt es zu einem Blitzeinschlag in ein Metalldach, das nicht mit der Erdungsanlage verbunden ist (diese Verbindungen werden im Blitzschutz "Ableitungen" genannt), wird der Blitzstrom den Weg durch das Gebäude nehmen und wahrscheinlich Schäden am Gebäude, Technik und unter Umständen an Personen hervorrufen.

Fazit: Ein Metalldach allein ersetzt kein Blitzschutzsystem.

Weitere Informationen, wie Metalldächer in Blitzschutzsystemen behandelt werden, enthält VDE 0185-305-3 Beiblatt 4 (2008).

Personenschutz
